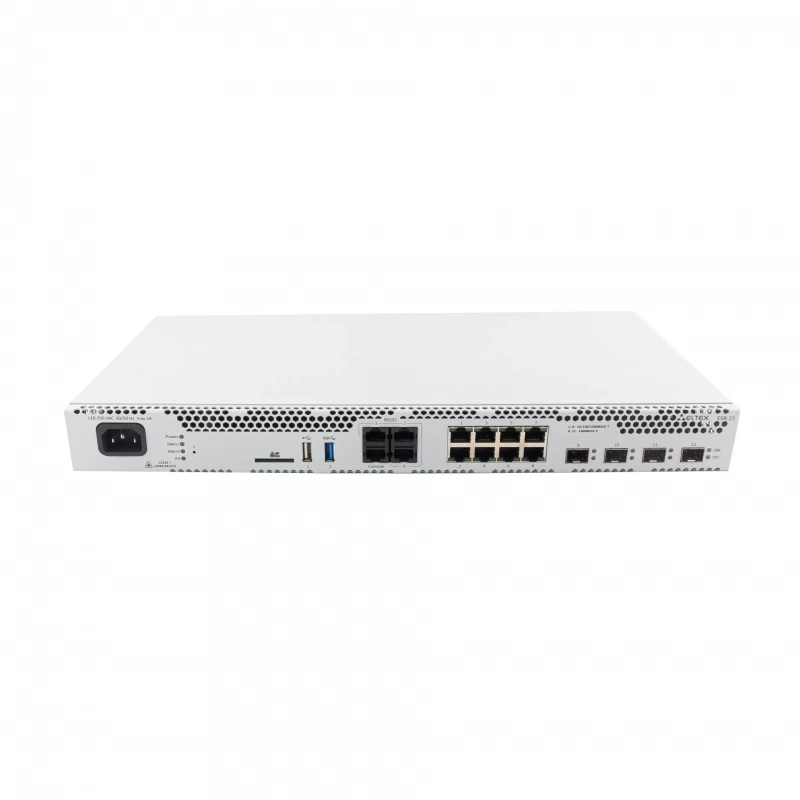

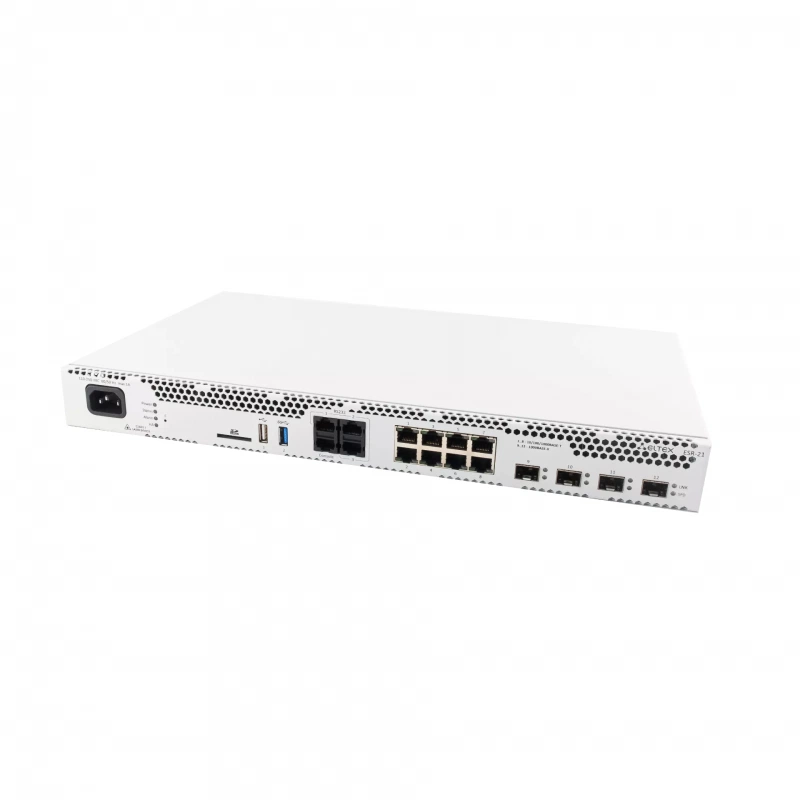

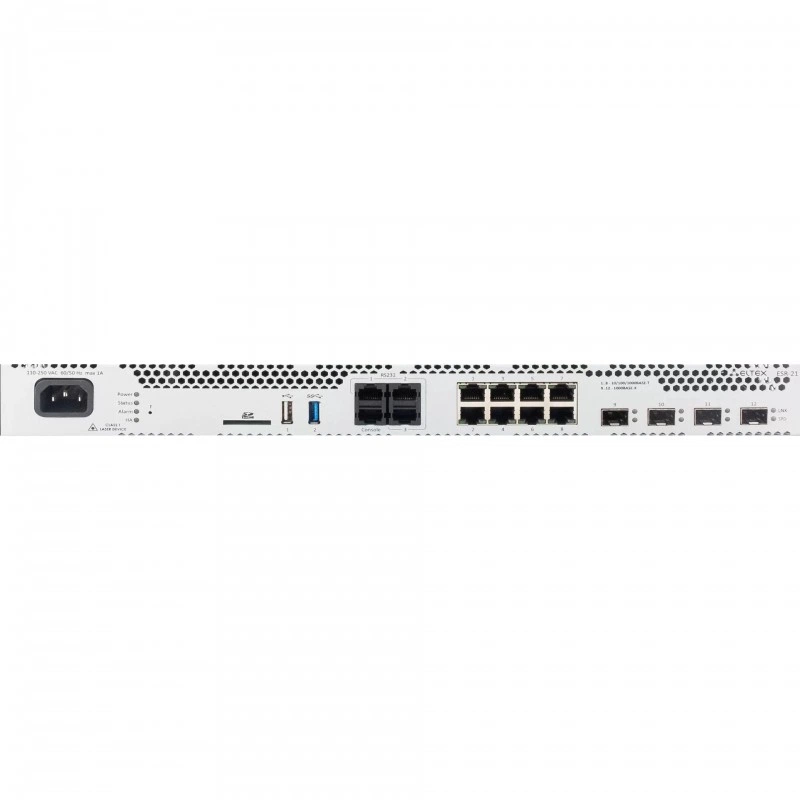

Маршрутизатор Eltex ESR-21

Безопасность и VPN

*Измеряется при использовании алгоритма аутентификации

MD5, алгоритма шифрования – AES128.

IPsec

Режимы «policy-based» и «route-based»; Режимы инкапсуляции: tunnel и transport; Виды аутентификации: pre-shared key, public key, xauth (ikev1 only), eap (ikev2); Поддержка mobike (ikev2 only); Поддержка наборов ключей аутентификации ike ikering

Безопасность

Поддержка списков контроля доступа (ACL) на базе L2-/L3-/L4-полей; Zone-based Firewall в двух режимах: stateful и stateless. Логирование срабатывания правил, счетчики; Фильтрация по приложениям; Защита от DoS-/DDoS-/Spoof-атак и их логирование; Система обнаружения и предотвращения вторжений (IPS/IDS) и их логирование [3]; Сигнатурный анализ посредством IPS в двух режимах: анализ транзитного и зеркалированного трафика [3]; Взаимодействие с Eltex Distribution Manager для получения лицензируемого контента - наборы правил, предоставляемые Kaspersky SafeStream II [4]

Удаленный доступ (Remote Access)

Возможность удаленного доступа к корпоративной сети по PPTP, L2TP over IPsec, OpenVPN, WireGuard; Поддержка PPPoE-/PPTP-/L2TP-клиента; Аутентификация пользователей; Шифрование соединений

Габариты и масса

Вес брутто, кг

3.35

Габариты (Ш × В × Г)

430 × 44 × 225 мм

Масса

3,15 кг

Размер коробки ШхВхГ, мм

400 x 85 x 300

Интерфейсы и подключение

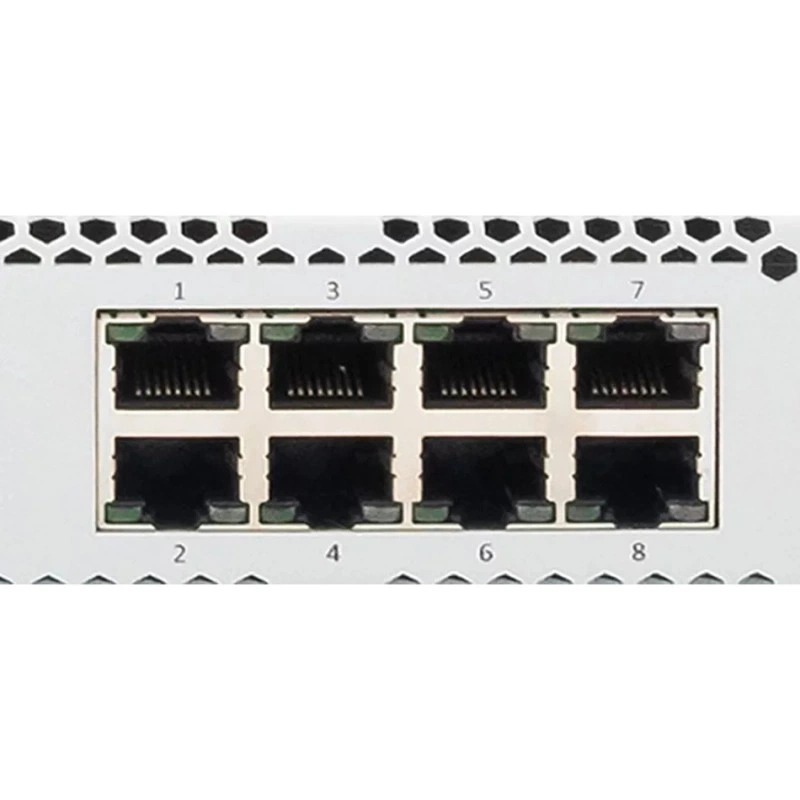

Downlink порты RJ-45

8

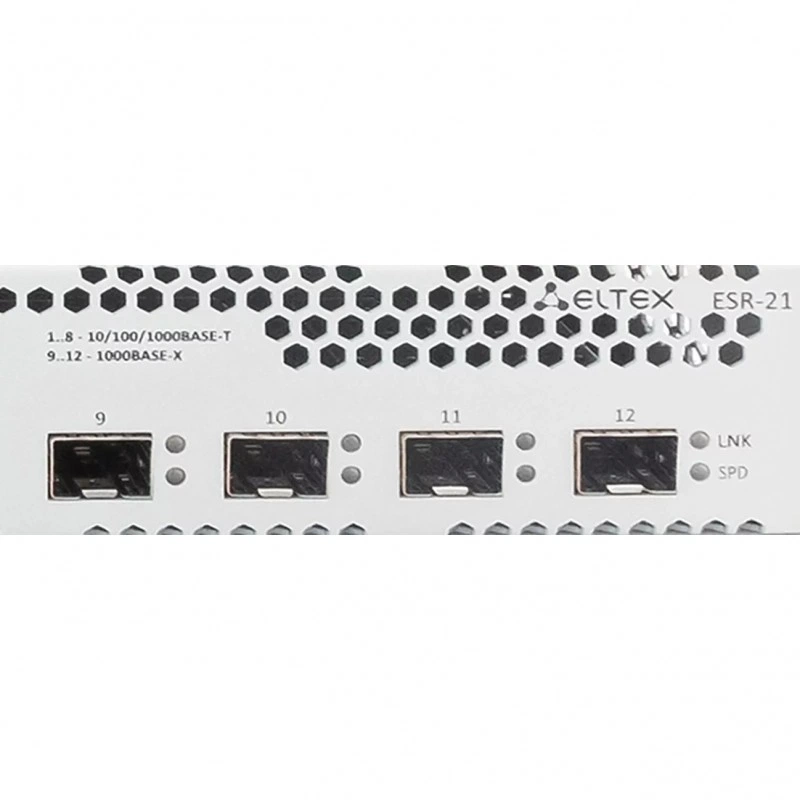

Downlink порты SFP

4

FXO

Нет

FXS

Нет

OSFP(v3)

Зоны различных типов: Normal, Stub, Totally stub, NSSA, Totally NSS; Работа в различных типах сетей: Broadcast,NBMA, Point-to-point, Point-to-multipoint, Point-to-multipoint non-broadcast; Суммаризация и фильтрация маршрутной информации; Аутентификация; ECMP; Пассивный интерфейс; Гибкая редистрибьюция из/в процесс OSPF маршрутов других протоколов; Возможность запуска до 6 процессов одновременно; Поддержка протокола BFD; Механизм Auto cost calculaction; Поддержка маршрутизации на основе политик

Uplink порты SFP

4

Интерфейсы

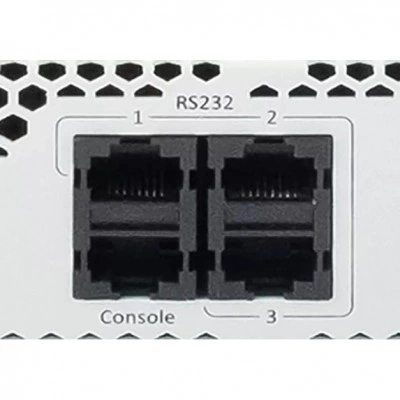

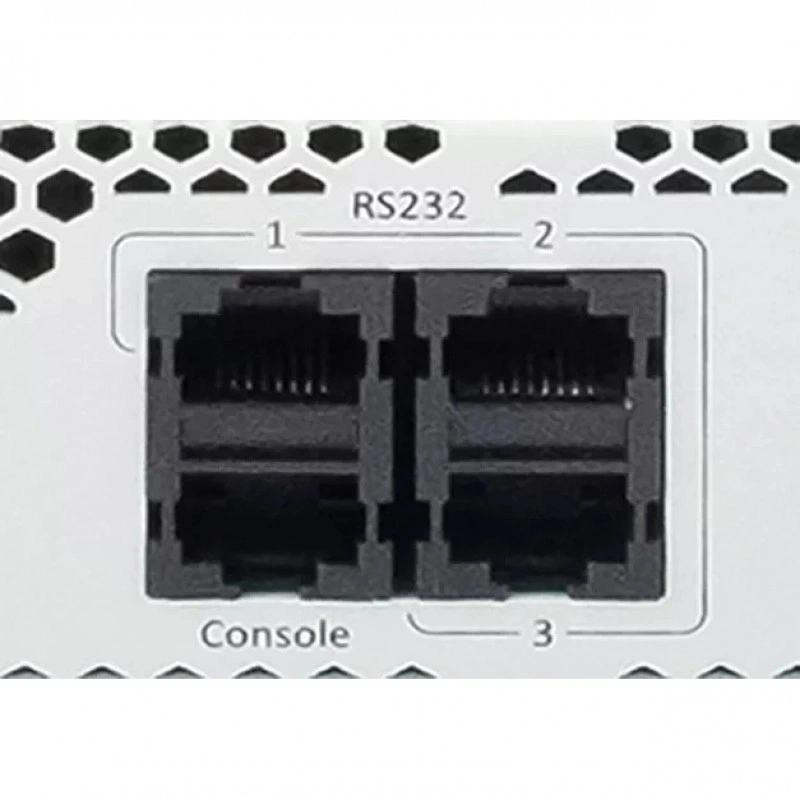

Ethernet 10/100/1000BASE-T (RJ-45) - 8; Ethernet 1000BASE-X (SFP) - 4; Последовательный порт RS-232 - 3; Консольный порт RS-232 (RJ-45) - 1; USB 2.0 - 1; USB 3.0 - 1; Слот для SD-карт - 1

Кол-во портов ESR

12

Количество портов 1G

12

Макс. скорость портов

1 G

Конструкция и монтаж

Монтаж в стойку

1U

Маршрутизация

IS-IS

Работа в разных типах сетей: Broadcast, Point-to-point; Установка соседcтва L1-/L2-уровней; Мetric style: narrow, wide, transition; Аутентификация; Фильтрация маршрутной информации; Гибкая редистрибьюция из/в процесс IS-IS маршрутов других протоколов; Возможность запуска до 6 процессов одновременно; Поддержка маршрутизации на основе политик

RIP(ng)

Работа в режимах (RIP only): Broadcast, Multicast, Unicast; Суммаризация и фильтрация маршрутной информации; Управление метрикой маршрута; Аутентификация; Пассивный интерфейс; Гибкая редистрибьюция из/в процесс RIP маршрутов других протоколов; Поддержка маршрутизации на основе политик

Коммутация по меткам (MPLS)

Поддержка протокола LDP; Поддержка L2VPN VPWS; Поддержка L2VPN VPLS Martini Mode, Kompella Mode; Поддержка L3VPN MP-BGP (Option A, B, C); L2VPN/L3VPN over GRE, DMVPN; Прозрачная передача служебных протоколов

Маршрутизация BGP

Семейство адресов: IPv4, IPv6, VPNv4, L2VPN, IPv4 label-unicast, Flow-spec; Гибкая возможность управления маршрутной информацией по атрибутам. Поддержка механизмов Сonditional Advertisement, Route Aggregation и Local-AS; Высокая маcштабируемость и гибкость настройки: поддержка peer-group, dymanic neighbor, as-range и Route-reflector; Fall over на основе протокола BFD и Fast Error Peer Detection; Graceful restart; Аутентификация; Гибкая редистрибьюция из/в процесс BGP маршрутов других протоколов; Возможность запуска до 64 процессов одновременно; ECMP; Поддержка маршрутизации на основе политик

Статическая маршрутизация

Поддержка протокола BFD; Рекурсивный поиск; Управление метрикой маршрута; Возможность выбора варианта уведомления отправителю при блокировке трафика

Назначение и исполнение

Cрок службы

не менее 15 лет

[1] Формат трафика (количество в секунду

размер каждого фрейма) – 8:74; 5:512; 7:1518.

[2] Формат трафика (количество в секунду

размер каждого фрейма) – 8:74; 5:512; 7:1456.

Питание и энергопотребление

Максимальная потребляемая мощность

32 Вт

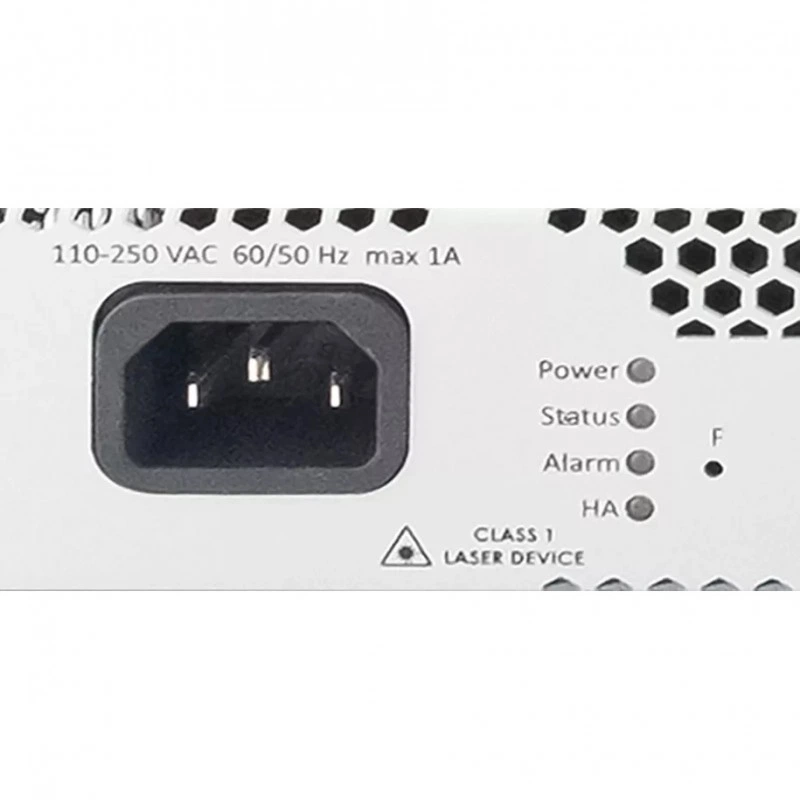

Питание

100–264 В AC, 50–60 Гц

Питание, В

AC

Примечания и ограничения

Примечания к характеристикам

Набор функций соответствует версии ПО 1.23.; [3] Активируется лицензией.

Производительность и ресурсы

FIB

1.4M

IPsec VPN фреймы 1456B Мбит/с

504.6

RAM

4 ГБ DDR4

Количество маршрутов BGP

2.5M

Количество маршрутов ISIS

300k

Количество маршрутов OSPF

300k

Количество маршрутов RIP

10k

Межсетевой экран и маршрутизация IMIX, Гбит/с

1.3

Межсетевой экран и маршрутизация, кадры 1518B, Гбит/с

2.5

Производительность

Производительность Firewall/маршрутизации (фреймы 1518B) - 2.5 Гбит/c; 202.2K пакетов/с; Производительность Firewall/маршрутизации (IMIX) [1] - 1.3 Гбит/c; 234.5K пакетов/c; Производительность L2-коммутации (фреймы 1518B) - 5.2 Гбит/c; 427K пакетов/c; Производительность IPsec VPN (фреймы 1456B)* - 504.6 Мбит/c; 43.3K пакетов/c; Производительность IPsec (IMIX) [2*] - 279.3 Мбит/c; 52.2K пакетов/c; Производительность одного IPsec-туннеля (фреймы 1456В)* - 267.4 Мбит/c; 23K пакетов/c; Производительность одного IPsec-туннеля (IMIX)* - 148.4 Мбит/c; 27.8K пакетов/c; Производительность IPS/IDS 10k правил - 86.6 Мбит/c; 16.1K пакетов/c; Производительность коммутации MPLS L2VPN (IMIX) - 1.9 Гбит/c; 347K пакетов/c; Производительность коммутации MPLS L3VPN (IMIX) - 1.01 Гбит/c; 185K пакетов/c

Производительность FW/маршрутизации (IMIX), Гбит/с

1.3

Производительность FW/маршрутизации (IMIX), пкт/с

234.5K

Производительность FW/маршрутизации (фреймы 1518B), Гбит/с

2.5

Производительность FW/маршрутизации (фреймы 1518B), пкт/с

202.2K

Производительность IPS/IDS 10K правил, Мбит/с

86.6

Производительность IPS/IDS 10K правил, пкт/с

16.1K

Производительность IPsec (IMIX), Мбит/с

279.3

Производительность IPsec (IMIX), пкт/с

52.2K

Производительность IPsec VPN (фреймы 1456B), Мбит/с

504.6

Производительность IPsec VPN (фреймы 1456B), пкт/с

43.3K

Производительность L2-коммутации (фреймы 1518B), Гбит/с

5.2

Производительность L2-коммутации (фреймы 1518B), пкт/с

427K

Производительность коммутации MPLS L2VPN (IMIX), Гбит/с

1.9

Производительность коммутации MPLS L2VPN (IMIX), пкт/с

347K

Производительность коммутации MPLS L3VPN (IMIX), Гбит/с

1.01

Производительность коммутации MPLS L3VPN (IMIX), пкт/с

185K

Производительность одного IPsec-туннеля (IMIX), Мбит/с

148.4

Производительность одного IPsec-туннеля (IMIX), пкт/с

27.8K

Производительность одного IPsec-туннеля (фреймы 1456В), Мбит/с

267.4

Производительность одного IPsec-туннеля (фреймы 1456В), пкт/с

23K

Размер базы FIB

1.4M

Флеш-память

8 ГБ eMMC

Регистрация и сертификация

ОКПД2 КТРУ

26.30.11.122

РРПП (ПП 719)

10818559

Сертификат транспортной безопасности (ТСОТБ)

Да

Статус Минпромторг

Да

ТСОТБ

Да

ФСТЭК

Нет

Совместимость и комплектация

[4] Наборы правил предоставляются по подписке. Минимальный срок действия подписки

1 год.

Управление и мониторинг

SLA

SLA-responder для Cisco-SLA-agent; Eltex SLA: Задержка (односторонняя/двусторонняя) Jitter (прямой/обратный) Потеря пакетов (прямая/обратная/двусторонняя) Обнаружение дублирующихся пакетов Обнаружение нарушения последовательности доставки пакетов (прямое/обратноe/двустороннее)

Мониторинг и управление

Поддержка стандартных и расширенных SNMP MIB, RMONv1; Zabbix agent/proxy; Аутентификация пользователей по локальной базе средствами протоколов RADIUS, TACACS+, LDAP; Защита от ошибок конфигурирования, автоматическое восстановление конфигурации; Интерфейсы управления CLI; Поддержка Syslog; Монитор использования системных ресурсов; Ping, monitor, traceroute (IPv4/IPv6), вывод информации о пакетах в консоли; Обновление ПО, загрузка и выгрузка конфигурации по TFTP, SCP, FTP, SFTP, HTTP(S); Поддержка NTP; Netflow v5/v9/v10 (экспорт статистики URL для HTTP, host для HTTPS); Локальное управление через консольный порт RS-232 (RJ-45); Удаленное управление, протоколы Telnet, SSH (IPv4/IPv6); LLDP, LLDP MED; Локальное и удаленное сохранение конфигураций маршрутизатора

Отказоустойчивый кластер

Простота администрирования и интеграции: синхронизация конфигураций, времени, версий, лицензий; Zero Touch Provisioning (ZTP); Резервирование всех соединений в кластере; Резервирование маршрутизаторов (в текущей версии поддерживается резервирование по схеме «1 + 1»)

Резервирование и кластеризация

VRRP v2, v3; Tracking на основании VRRP- или SLA-теста Управление параметрами VRRP Управление параметрами PBR Управление административным статусом интерфейса Активация и деактивация статического маршрута Управление атрибутом AS-PATH и preference в route-map; DHCP failover для резервирования базы IP-адресов, выданых DCHP-сервером; Failover Firewall для резервирования сессий Firewall и NAT; MultiWAN; Dual-Homing

Условия эксплуатации

Интервал рабочих температур

от -10 до +45 °С

Интервал температуры хранения

от -40 до +70 °С

Относительная влажность при хранении

от 10 до 95 %

Относительная влажность при эксплуатации

не более 80 %

Функции и управление

BRAS

Да

BRAS [3]

Терминация пользователей; Белые/черные списки URL; Квотирование по объему трафика, по времени сессии, по сетевым приложениям; HTTP/HTTPS Proxy; HTTP/HTTPS Redirect; Аккаунтинг сессий по протоколу Netflow; Взаимодействие с серверами ААА, PCRF; Управление полосой пропускания по офисам и SSID, сессиям пользователей; Аутентификация пользователей по MAC- или IP-адресам

Качество обслуживания (QoS)

До 8 приоритетных или взвешенных очередей на порт; L2- и L3-приоритизация трафика (802.1p (CoS), DSCP, IP Precedence (ToS)); Иерархический QоS; Управление очередями: RED,GRED, SFQ, CBQ, WFQ, WRR; Маркировка на входе и выходе; Управление полосой пропускания (policing, shaping)

Коммутация

До 4094 VLAN (802.1Q); Voice-VLAN; Q-in-Q (802.1ad); MAC-based VLAN; Bridge-домен; LAG/LACP(802.3ad); Jumbo-кадры

Сервисы

DHCP-клиент, сервер; DHCP Relay Option 82; DNS resolver; NTP; TFTP-сервер; E1/multilink, модемы
