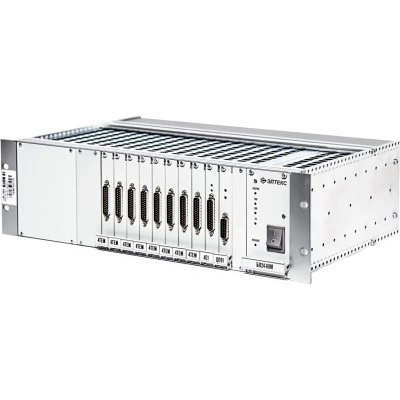

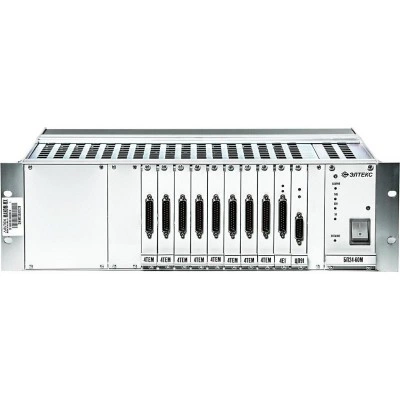

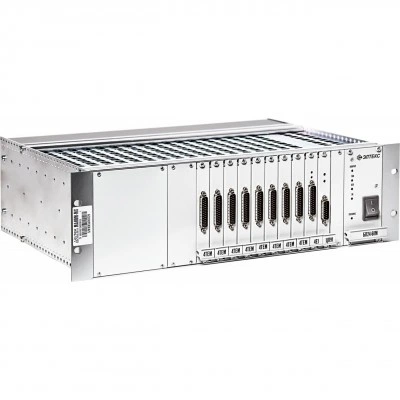

Мультиплексор Eltex Каркас Маком

Описание мультиплексора

Гибкий мультиплексор поддерживает все основные протоколы и интерфейсы TDM: E1, ИКМ-15, FXS, FXO, ТЧ, V.24, 3-х проводные СЛ и другие. Также, Маком-МХ позволяет передавать потоки Е1 через IP сети.

Гибкий мультиплексор предназначен для формирования первичных цифровых потоков со скоростью 2048 кбит/с (поток Е1) из аналоговых речевых сигналов и сигналов цифровых интерфейсов, электронной кроссовой коммутации цифровых каналов со скоростью 64 кбит/с, передачи цифровых потоков по сети IP/Ethernet, а также для конвертации физических стыков и линейной сигнализации.

Конструктивное исполнение

Оборудование реализовано в виде модульной конструкции, при этом модули блока питания (БП) и центрального процессора (ЦП) являются базовыми и устанавливаются при любой конфигурации аппаратуры. Модуль ЦП осуществляет кроссовую коммутацию ОЦК и сигнальных каналов, производит конвертирование протоколов сигнализации, управляет работой модулей периферии. Параметры конфигурации хранятся в энергонезависимой памяти.

Сопряжение аппаратуры с подключаемыми каналами и линиями обеспечивают модули периферийных окончаний (модули периферии). Каждый модуль периферии содержит однотипные комплекты, обеспечивающие подключение определенных каналов и линий. Питание оборудования осуществляется от сети постоянного тока с заземленным положительным полюсом и напряжением 24…60В. Конструктивно каждый модуль выполнен в виде отдельного ТЭЗа. ТЭЗы устанавливаются в 19” евроконструктив 3U84ТЕ в стоечном исполнении. Общее количество модулей периферии, которое можно установить в один корпус, составляет 16. Все посадочные места модулей периферии – универсальны.

Варианты применения

В простейшем случае, с помощью мультиплексора Маком-МX можно скоммутировать от 4 до 60 аналоговых окончаний на один-два цифровых потока Е1 или до 128 абонентских комплектов на 4 потока Е1. В качестве аналоговых окончаний могут выступать 2, 4 или 6 проводные линии ТЧ, с внутриполосной сигнализацией или с сигнализацией выделенному сигнальному каналу, абонентские линии или абонентские комплекты. Информация речевых каналов при этом может быть сжата до 32 или 16 кбит/с на канал, используя кодирование АДИКМ.

Мультиплексор используется для организации цифрового канала связи по технологии SHDSL/SHDSL.bis со скоростью до 11,4 Mbps. В качестве особых возможностей мультиплексора следует отметить функции конвертора протоколов.

С помощью мультиплексора можно осуществлять конвертацию в обе стороны:

• местной и междугородной зоновой сигнализации 2600 Гц по каналам ТЧ в Е1 протокол 2ВСК;
• одночастотной сигнализации в 1ВСК;
• сигнализации батарейным способом по трехпроводным соединительным линиям в Е1 протокол 2ВСК;
• преобразование стыка ИКМ-15 в Е1.

Также мультиплексор позволяет, устанавливать широковещательные соединения, т.е. подать сигнал с одного из аналоговых или цифровых каналов на несколько других. Применяется в частности для подачи программ радиовещания в несколько пунктов одновременно.

Конфигурирование и мониторинг

Конфигурирование и мониторинг производится с помощью персонального компьютера. Программное обеспечение позволяет осуществлять создание и редактирование конфигурации без подключения к мультиплексору или «онлайн», изменять параметры оборудования без перерыва работы, контролировать состояние мультиплексора и сигнализировать при возникновении аварийных ситуаций.

Имеется возможность удаленного конфигурирования и мониторинга мультиплексора через потоки Е1, DSL, что позволяет объединить несколько мультиплексоров в сеть и управлять их работой удаленно с помощью компьютера, подключенного к любому из мультиплексоров этой сети. Программное обеспечение для центра эксплуатации работает в среде Windows 98/2000/XP и позволяет производить мониторинг /настройку работы как локального оборудования по стыку RS-232, так и сети мультиплексоров через цифровые тракты E1.

Основные характеристики

• Размер коробки ШхВхГ, мм: 650 x 150 x 550
• Вес брутто, кг: 8.5
• Скорость первичного цифрового потока E1: 2048 кбит/с
• Скорость каналов кроссовой коммутации: 64 кбит/с
• Электропитание: 24-60 В DC, заземленный положительный полюс
• Конструктивное исполнение: 19 дюймов, 3U84ТЕ, стоечное
