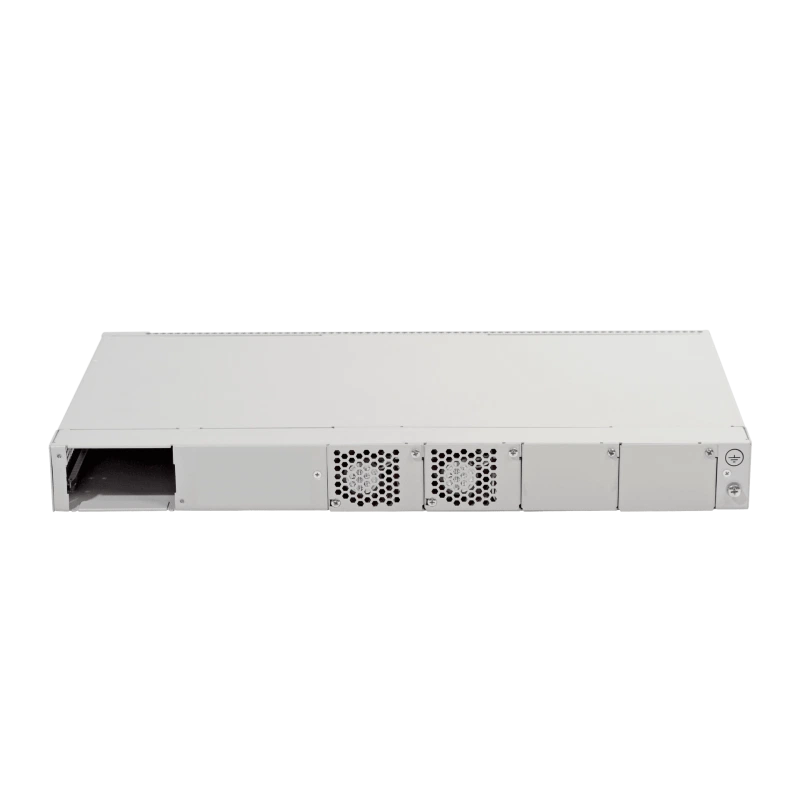

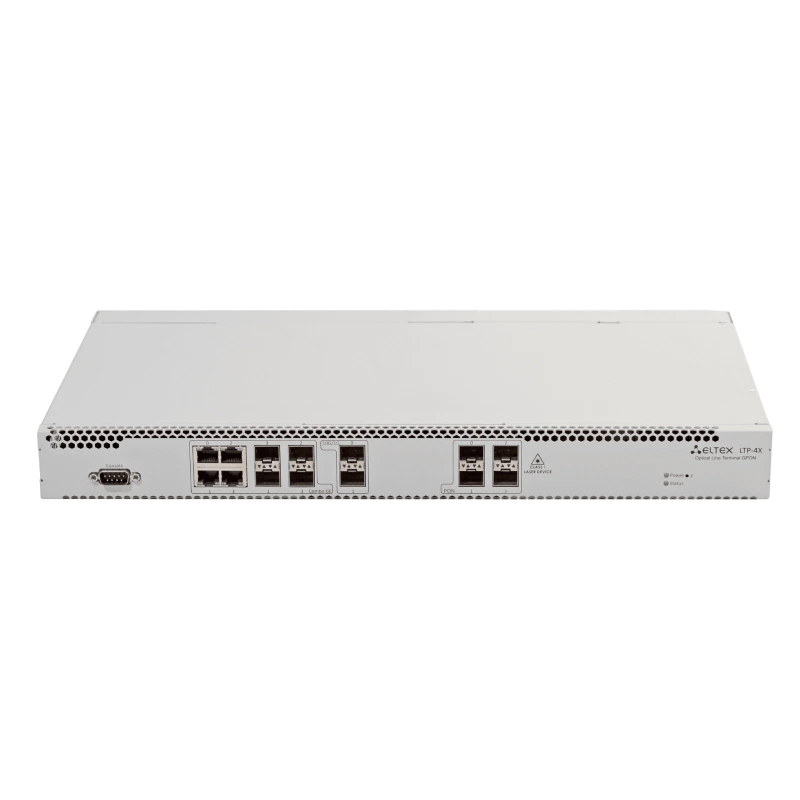

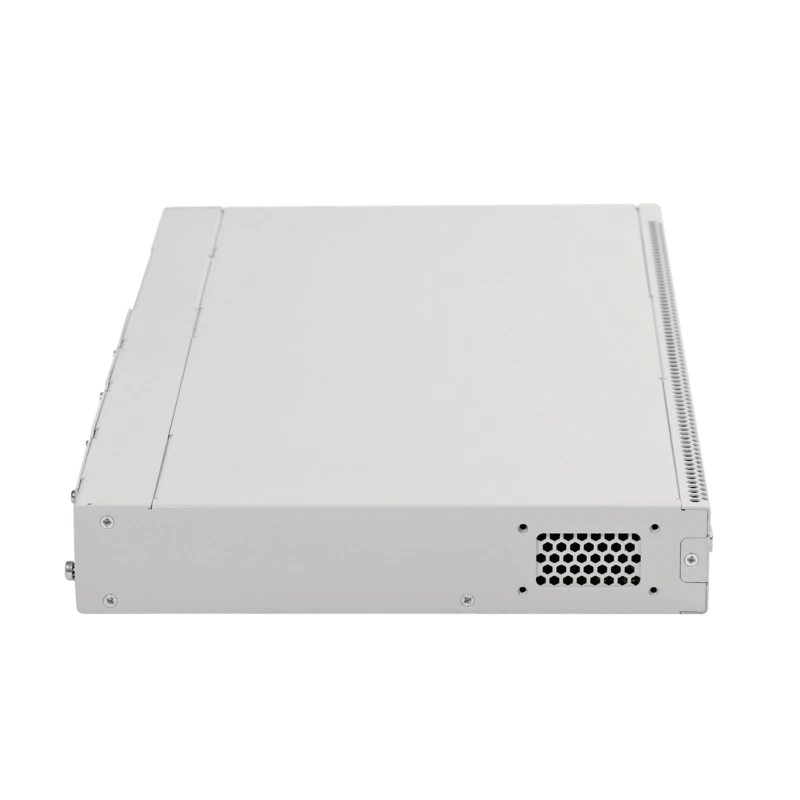

Станционный терминал Eltex LTP-4X rev.C/rev.D

Габариты и масса

Вес брутто, кг

3

Габариты (ШxВxГ)

с установленным блоком питания: 430х44х317 мм, 19'’ конструктив, типоразмер 1U

Размер коробки ШхВхГ, мм

550 x 85 x 450

Интерфейсы и подключение

Интерфейсы

Uplink 2 порта 10GBASE-X (SFP+)/1000BASE-Х 4 комбинированных порта 10/100/1000BASE-T/ 1000BASE-X (SFP; Downlink 4 порта 2.5/1.25 Гбит/с GPON (SFP)

Количество портов PON

4

Параметры SFP PON [1]

Среда передачи - оптоволоконный кабель SMF - 9/125, G.652; Коэффициент разветвления - до 1:128; Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strenght Indication); Поддержка DDM (вывод параметров в CLI): Уровень мощности принимаемого сигнала (Цифровой RSSI) Температура модуля (Температура модуля) Напряжение питания (Напряжение питания) Ток смещения лазера (Ток смещения лазера) Выходная оптическая мощность (Выходная оптическая мощность Tx)

Режимы портов

Дуплексный/полудуплексный режим10/100/1000 Mбит/c для электрических портов; Дуплексный режим 1/10 Гбит/с для оптических портов

Назначение и исполнение

Class B+

Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472; Максимальная дальность действия: 20 км; Передатчик: 1490нм РОС лазер (DFB-лазер) Скорость передачи данных: 2488 Мбит/с Средняя выходная мощность: +1,5..+5 дБм Ширина спектральной линии: -20 дБ 1.0 нм; Приемник: 1310нм APD/TIA Скорость передачи данных: 1244 Мбит/с Чувствительность приемника: -28 дБм Оптическая перегрузка приемника: -8 дБм

Class C++

Соответствует ITU-T G.984.2, FSAN Class C++, SFF-8472; Максимальная дальность действия: 40 км; Передатчик: 1490нм РОС лазер (DFB-лазер) Скорость передачи данных: 2488 Мбит/с Средняя выходная мощность: +7..+10 дБм Ширина спектральной линии: -20 дБ 1.0 нм; Приемник: 1310 нм APD/TIA Скорость передачи данных: 1244 Мбит/с Чувствительность приемника: -32 дБм Оптическая перегрузка приемника: -12 дБм Динамический диапазон импульсного приемника: 20 дБ

ONT

512

Дополнительные возможности

Зеркалирование трафика с VLAN, с порта; Таблица MAC-адресов 16K на коммутатор, 4K на порт; Ограничение количества MAC-адресов; Поддержка STP, RSTP, MSTP; Поддержка ERPSv2; Поддержка QoS: 802.1p, DSCP, WRR; Изоляция портов, изоляция портов в пределах одной VLAN; Ограничение unicast-/multicast-/broadcast-трафика; Поддержка ACL IPv4; Поддержка QinQ в соответствии с IEEE 802.1ad; Количество multicast-групп до 1024; Поддержка IGMP/MLD Fast Leave; Поддержка IGMP/MLD Proxy; Поддержка IGMP/MLD Snooping; Поддержка IGMP/MLD Querier; Поддержка DHCPv4 Snooping; Поддержка IP Source guard; Поддержка DHCPv4/DHCPv6 Relay Agent (opt.82, ip- helper); Поддержка PPPoE Intermediate agent; Поддержка LLDP (802.1ab); Поддержка Storm Control; Поддержка Policy; Утилизация по сервисам ONT; Резервирование GPON-портов; Управление PoE на портах ONT

Коммутатор

Производительность коммутатора - 128 Гбит/с; Таблица MAC-адресов - 16К записей; Поддержка VLAN до 4К в соответствии с 802.1Q; Качество обслуживания QoS

Сбор статистики

централизованный сбор, хранение и обработка журналов работы, событий, аварий; система сбора и хранения аварийных сообщений; система быстрого поиска абонентских устройств; информация по количеству активных абонентов PON сети; мониторинг состояния и статистика по сервисам Internet, VoIP, IPTV и CaTV; статистика активности абонентов PON; централизованный сбор сообщений от устройств по Syslog; система логирования всех действий пользователей в рамках системы

Тип оборудования PON

OLT

Централизованная система управления (EMS)

поиск, добавление, настройку, мониторинг состояния OLT/ONT и других сетевых элементов; мониторинг основных параметров устройств, электропитания; мониторинг статистики по физическим и логическим интерфейсам; управление абонентскими портами: конфигурации, профили; управление системой массового автоматического обновления ПО абонентских PON-устройств; построение графиков динамики различных статистических параметров в режиме онлайн; отображение в графическом виде состояния физических портов; запуск основных конфигурационных инструментов: ssh, telnet

Оптические параметры

Технология PON

GPON

Питание и энергопотребление

Напряжение питания [1]

150–250 В AC, 50–60 Гц 36–72 В DC

Примечания и ограничения

Примечания к характеристикам

[1] Параметр определяется при заказе

Регистрация и сертификация

РРПП (ПП 719)

10823381

Статус Минпромторг

Да

Управление и мониторинг

Управление и мониторинг

Поддержка RADIUS, TACACS+; Управление и мониторинг: CLI, SNMP; Ограничение доступа: по паролю, IP-адресу, уровню привилегии; Поддержка нескольких management-интерфейсов

Условия эксплуатации

Рабочий диапазон температур

от -5° до +40° C

Функции и управление

Особенности физического исполнения

Потребляемая мощность не более 55 Вт; Относительная влажность до 80%

Соответствует стандартам

ITU-T G.988 GPON; ITU-T G.984x GPON; ITU-T G.8032/Y.1344 Ethernet nng protection switching; IEEE 802.3i 10BASE-T Ethernet; IEEE 802.3u 100BASE-T Fast Ethernet; IEEE 802.3ab 1000BASE-T Gigabit Ethernet; IEEE 802.3z Fiber Gigabit Ethernet; ANSI/IEEE 802.3 NWay auto-negotiation; IEEE 802.3x Full Duplex and flow control; IEEE 802.3ad Link aggregation; IEEE 802.1p Protocol for Traffic Prioritization; IEEE 802.1Q Virtual LANs; IEEE 802.1ad Provider Bridges (QinQ); IEEE 802.1v VLAN Classification by Protocol and Port; IEEE 802.3ac VLAN tagging; IEEE 802.1d MAC bridges; IEEE 802.1w Rapid Reconfiguration of Spanning Tree; IEEE 802.1s Multiple Spanning Trees
