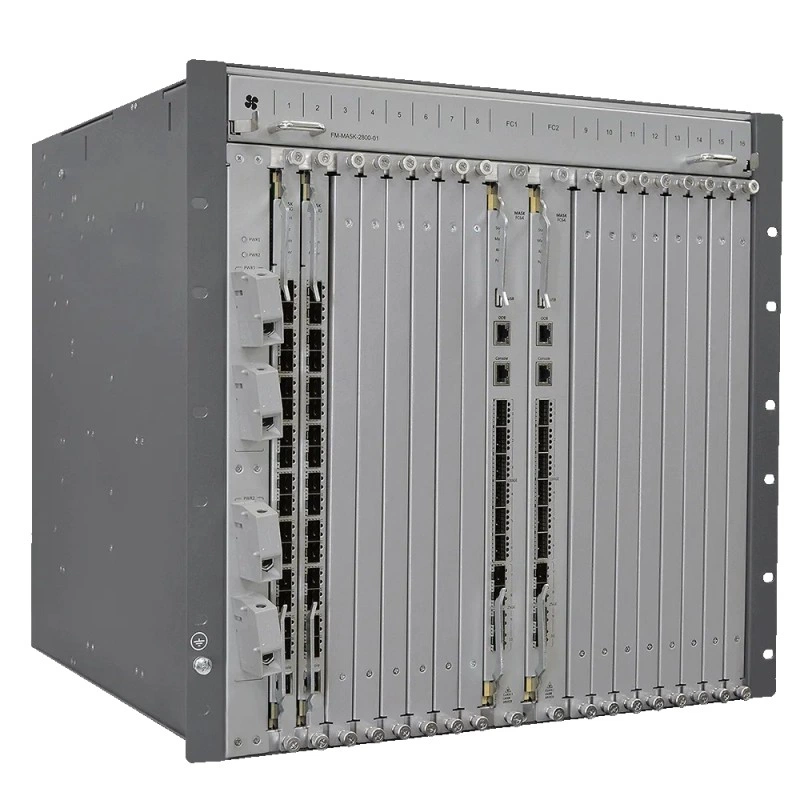

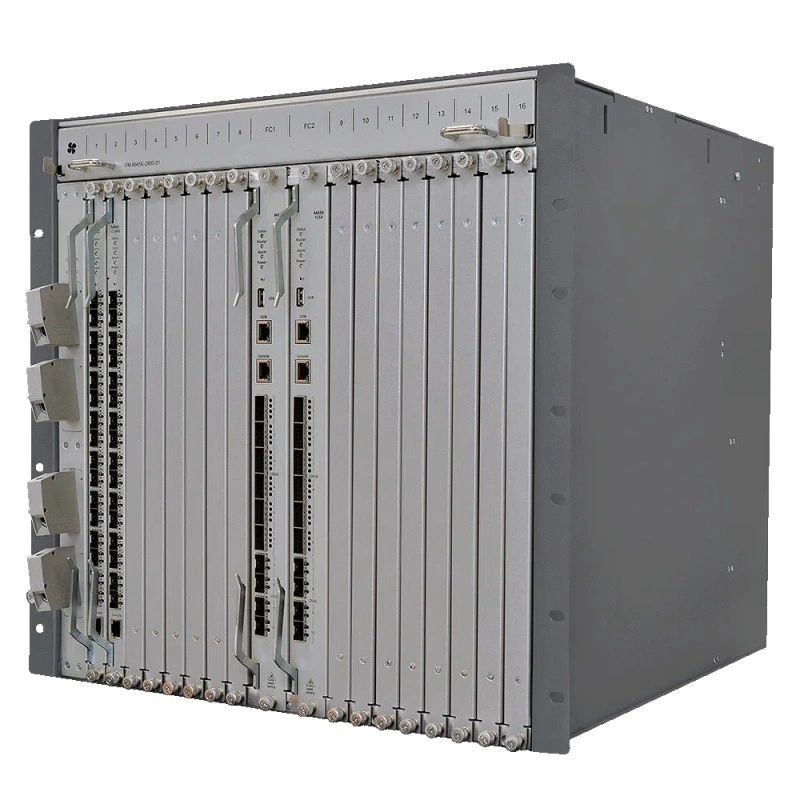

Станционный терминал Eltex MA5160 MA5160 шасси

Артикул: MA5160 шасси

Станционный терминал Eltex MA5160 MA5160 шасси

Name: Станционный терминал Eltex MA5160 MA5160 шасси
Brand: Eltex
SKU: MA5160 шасси

Цена по запросу

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Имя

Фамилия

E-mail

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@etx-russia.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 288-84-20

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание станционного терминала

MA5160 - мультисервисный узел доступа и агрегации. Предназначен для построения сетей доступа по технологиям GPON/XGS-PON и обеспечивает подключение до 32768 ONT на один узел в режиме GPON / до 65536 ONT в режиме XGS-PON . Устройство является модульным и можно установить до двух управляющих модулей коммутатора MA5K-FC64 и до 16 слотов для установки линейных модулей LC (GPON/XGS-PON).

Мультисервисный узел доступа и агрегации МA5160 предназначен для построения сетей доступа по технологиям GPON/XGS-PON. Система позволяет строить масштабируемые отказоустойчивые сети «последней мили», отвечающие высоким требованиям безопасности, как в сельских, так и в городских населенных районах. Узел доступа осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью.

Центральным элементом МA5160 является масштабируемый Ethernet-коммутатор уровня L2+ MA5K-FC64, работающий во взаимодействии с интерфейсными модулями оптического доcтупа MA5K-LC16G, MA5K-LC16XG и MA5K-LC16C¹, которые обеспечивают подключение абонентских устройств по технологиям GPON/XGS-PON.

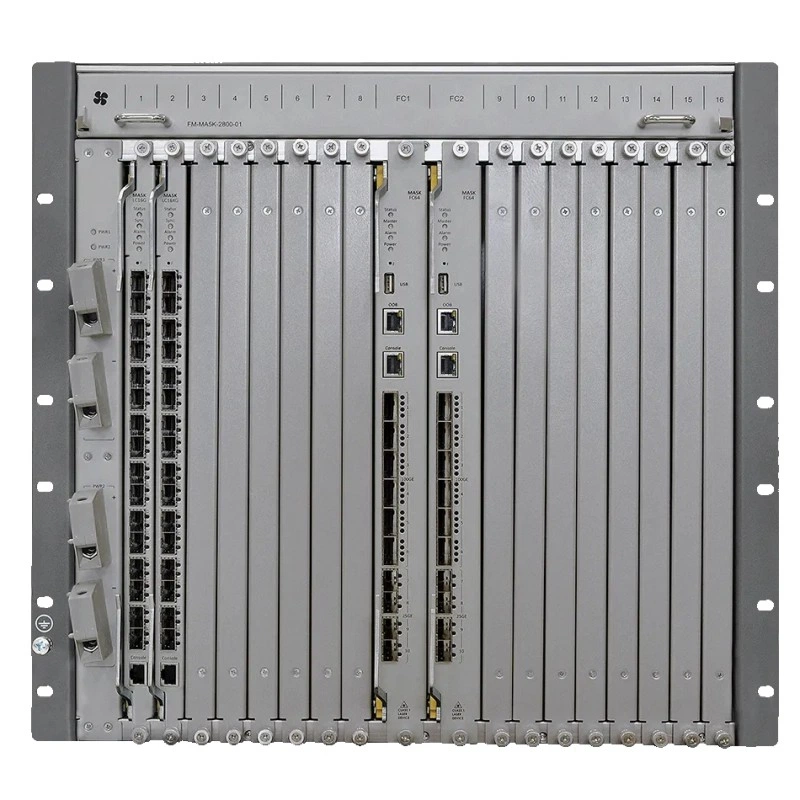

Модули устанавливаются в стандартный 19” евроконструктив 11U. В корпусе предусмотрены 2 слота для установки управляющих модулей коммутатора MA5K-FC64 и 16 слотов для установки линейных модулей LC (GPON/XGS-PON).

В системе может присутствовать один или два модуля центрального коммутатора MA5K-FC64. Установка двух модулей позволяет построить высоконадежную систему за счет резервирования коммутаторов и увеличить пропускную способность системы за счет распределения потоков данных между модулями путем их стекирования. Взаимодействие между модулями происходит через два соединения 100 Гбит/с, работающих в режиме разделения нагрузки и резервирования.

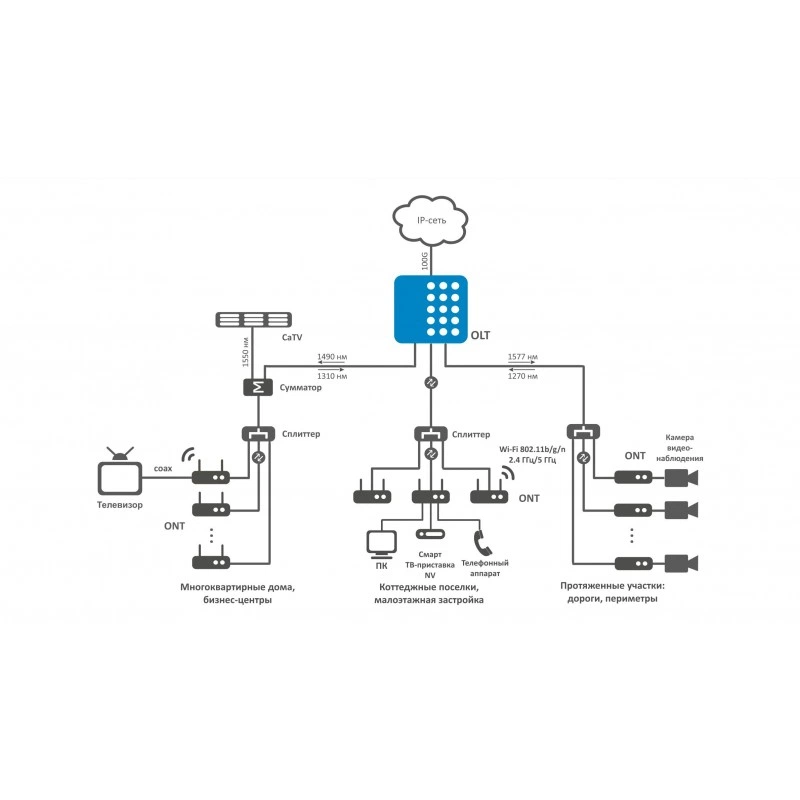

Схема применения

Схема применения Eltex OLT MA5160

¹ Модуль в разработке.

Основные характеристики

Технология PON: 10G-PON
Тип оборудования PON: OLT
Количество портов PON: 256
Общие параметры: Наполнение шасси до 16 модулей LC до 2 модулей FC16
Модуль центрального коммутатора MA5K-FC64 (Модуль коммутации и управления MA5K-FC64): основной элемент платформы, который выполняет функции общего управления и диагностики модулей периферии, коммутации, агрегации трафика.
Процессор (Модуль коммутации и управления MA5K-FC64): Тактовая частота процессора - 2000 МГц; Количество ядер - 4; Оперативная память - DDR4 SDRAM 16 ГБ 2133 МГц; Энергонезависимая память - 30 ГБ SSD-SATA

Технические характеристики MA5160 шасси

Габариты и масса

Габариты (Ш x В x Г) (Модуль интерфейсов PON MA5K-LC16C [1]): 487 x 452 x 460 мм
Масса MA5K-FC64 (Модуль интерфейсов PON MA5K-LC16C [1]): 3.98 кг
Масса MA5K-LC16C (Модуль интерфейсов PON MA5K-LC16C [1]): 3.08 кг
Масса MA5K-LC16G (Модуль интерфейсов PON MA5K-LC16C [1]): 3.04 кг
Масса MA5K-LC16XG (Модуль интерфейсов PON MA5K-LC16C [1]): 3.08 кг

Масса дефлектора MA5K16-FAND (Модуль интерфейсов PON MA5K-LC16C [1]): 2.9 кг
Масса заглушки MA5K16-FP-FC (Модуль интерфейсов PON MA5K-LC16C [1]): 0.7 кг
Масса заглушки MA5K16-FP-LC (Модуль интерфейсов PON MA5K-LC16C [1]): 0.58 кг
Масса модуля вентиляции FM-MA5K-2800-01 (Модуль интерфейсов PON MA5K-LC16C [1]): 6.26 кг
Масса шасси в сборе без FC/LC (Модуль интерфейсов PON MA5K-LC16C [1]): 32.44 кг

Интерфейсы и подключение

Class B+ (Модуль интерфейсов PON MA5K-LC16G): Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472; Максимальная дальность действия - 20 км; Передатчик: 1490 нм РОС-лазер (DFB-лазер) Скорость передачи данных: 2488 Мбит/с Средняя выходная мощность: +1,5..+5 дБм Ширина спектральной линии: -20 дБ 1.0 нм; Приемник: 1310 нм APD/TIA Скорость передачи данных: 1244 Мбит/с Чувствительность приемника: -28 дБм Оптическая перегрузка приемника: -8 дБм; Class C++:; Соответствует ITU-T G.984.2, FSAN Class C++, SFF-8472; Максимальная дальность действия - 40 км; Передатчик: 1490 нм РОС-лазер (DFB-лазер) Скорость передачи данных: 2488 Мбит/с Средняя выходная мощность: +7..+10 дБм Ширина спектральной линии: -20 дБ 1.0 нм; Приемник: 1310 нм APD/TIA Скорость передачи данных: 1244 Мбит/с Чувствительность приемника: -32 дБм Оптическая перегрузка приемника: -12 дБм; Динамический диапазон импульсного приемника: 20 дБ
Интерфейсы (Модуль коммутации и управления MA5K-FC64): Интерфейс USB 2.0; Внешние соединения 4 x 25/10/1GE (SFP28/SFP+/SFP) 6 x 100/40GE (QSFP28/QSFP+); Связь с модулями интерфейсов - 16 x 100GBASE-CR4 (CAUI-4); Связь модулей центрального коммутатора - 8 x 100GBASE-CR4 (CAUI-4); Оптические трансиверы - 10G SFP+, 25G SFP28, 40G QSFP+, 100G QSFP28; Интерфейс OOB 10/100/1000BASE-T (RJ-45); Консольный порт RS-232 (RJ-45)
Количество портов PON: 256
Коммутатор (Модуль интерфейсов PON MA5K-LC16C [1]): Производительность коммутатора - 300 Гбит/с; Таблица MAC-адресов - 64K записей; Поддержка VLAN - до 4K в соответствии с 802.1Q
Коммутатор (Модуль интерфейсов PON MA5K-LC16G): Производительность коммутатора - 120 Гбит/с; Таблица MAC-адресов - 64K записей; Поддержка VLAN - до 4K в соответствии с 802.1Q
Коммутатор (Модуль интерфейсов PON MA5K-LC16XG): Производительность коммутатора - 300 Гбит/с; Таблица MAC-адресов - 64K записей; Поддержка VLAN - до 4K в соответствии с 802.1Q
Параметры GPON SFP [2] (Модуль интерфейсов PON MA5K-LC16G): Среда передачи - оптоволоконный кабель SMF: 9/125, G.652; Коэффициент разветвления - до 1:128 GPON; Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strength Indication)
Параметры PON SFP [2] (Модуль интерфейсов PON MA5K-LC16C [1]): Среда передачи - оптоволоконный кабель SMF: 9/125, G.652; Коэффициент разветвления - до 1:128 GPON и 1:256 XGS-PON; Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strength Indication); Соответствует ITU-T G.9807.1; Максимальная дальность действия - 20 км; Передатчик (XGS-PON): 1577 нм (DFB-лазер) Скорость передачи данных: 9.953 Гбит/с Средняя выходная мощность: +2..+5 дБм; Передатчик (GPON): 1490 нм (DFB-лазер) Скорость передачи данных: 2.488 Гбит/с Средняя выходная мощность: +2..+5 дБм; Приемник (XGS-PON): 1270 нм Скорость передачи данных: 9.953 Гбит/с Чувствительность приемника: -30 дБм; Приемник (XGS-PON): 1310 нм APD/TIA Скорость передачи данных: 1.244 Гбит/с Чувствительность приемника: -30 дБм

Параметры XGS-PON SFP [2] (Модуль интерфейсов PON MA5K-LC16XG): Среда передачи - оптоволоконный кабель SMF: 9/125, G.652; Коэффициент разветвления - до 1:128 GPON, 1:256 XGS-PON; Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strength Indication); Соответствует ITU-T G.9807.1; Передатчик: 1577 нм Скорость передачи данных: 9.953 Гбит/с Средняя выходная мощность: +2..+5 дБм; Приемник: 1270 нм Скорость передачи данных: 9.953 Гбит/с Чувствительность приемника: -26 дБм
Процессор (Модуль интерфейсов PON MA5K-LC16C [1]): Тактовая частота процессора - 2000 МГц; Количество ядер - 4; Оперативная память - DDR4 SDRAM 8 ГБ 1200 МГц
Процессор (Модуль интерфейсов PON MA5K-LC16G): Тактовая частота процессора - 2000 МГц; Количество ядер - 4; Оперативная память - DDR4 SDRAM 8 ГБ 1200 МГц
Процессор (Модуль интерфейсов PON MA5K-LC16XG): Тактовая частота процессора - 2000 МГц; Количество ядер - 4; Оперативная память - DDR4 SDRAM 8 ГБ 1200 МГц
Режимы портов (Модуль коммутации и управления MA5K-FC64): Дуплексный режим 25/10/1 Гбит/с для портов SFP28/SFP+/SFP; Дуплексный режим 100/40 Гбит/с для портов QSFP28/QSFP+
Сетевые интерфейсы (Модуль интерфейсов PON MA5K-LC16C [1]): Связь с модулем центрального коммутатора: 100GBASE-CR4 (CAUI-4); Combo PON: 16 x 10/10 Гбит/c XGS-PON и 2.5/1.25 Гбит/c GPON (SFP); Консольный порт RS-232 (RJ-45)
Сетевые интерфейсы (Модуль интерфейсов PON MA5K-LC16G): Связь с модулем центрального коммутатора - 100GBASE-CR4 (CAUI-4); PON - 16 x 2.5/1.25 Гбит/с GPON (SFP); Консольный порт RS-232 (RJ-45)
Сетевые интерфейсы (Модуль интерфейсов PON MA5K-LC16XG): Связь с модулем центрального коммутатора - 100GBASE-CR4 (CAUI-4); PON - 16 x 10/10 Гбит/с XGS-PON (SFP); Консольный порт RS-232 (RJ-45)

Конструкция и монтаж

Количество вводов питания (Модуль интерфейсов PON MA5K-LC16C [1]): 2

Потребляемая мощность модуля вентиляции FM-MA5K-2800-01 (Модуль интерфейсов PON MA5K-LC16C [1]): не более 400 Вт

Назначение и исполнение

Коммутатор (Модуль коммутации и управления MA5K-FC64): Производительность коммутатора - 3200 Гбит/с; Поддержка VLAN - до 4K в соответствии с 802.1Q; Качество обслуживания (QoS); 8 выходных приоритетных очередей для каждого порта
Модуль центрального коммутатора MA5K-FC64 (Модуль коммутации и управления MA5K-FC64): основной элемент платформы, который выполняет функции общего управления и диагностики модулей периферии, коммутации, агрегации трафика.
Общие параметры: Наполнение шасси до 16 модулей LC до 2 модулей FC16

Процессор (Модуль коммутации и управления MA5K-FC64): Тактовая частота процессора - 2000 МГц; Количество ядер - 4; Оперативная память - DDR4 SDRAM 16 ГБ 2133 МГц; Энергонезависимая память - 30 ГБ SSD-SATA
Тип оборудования PON: OLT

Оптические параметры

Технология PON: 10G-PON

Питание и энергопотребление

Напряжение питания: 36–72 В DC
Потребляемая мощность (Модуль интерфейсов PON MA5K-LC16C [1]): при полной нагрузке не более 3000 Вт
Потребляемая мощность FC64 (Модуль интерфейсов PON MA5K-LC16C [1]): не более 250 Вт
Потребляемая мощность LC16G (Модуль интерфейсов PON MA5K-LC16C [1]): не более 55 Вт

Потребляемая мощность LC16XG (Модуль интерфейсов PON MA5K-LC16C [1]): не более 105 Вт
Потребляемая мощность LC16С [1] (Модуль интерфейсов PON MA5K-LC16C [1]): не более 130 Вт
Потребляемая мощность крейта (Модуль интерфейсов PON MA5K-LC16C [1]): не более 50 Вт

Примечания и ограничения

Примечания к характеристикам: Центральным элементом МA5160 является масштабируемый Ethernet-коммутатор уровня L2+ MA5K-FC64, работающий во взаимодействии с интерфейсными модулями оптического доcтупа MA5K-LC16G, MA5K-LC16XG и MA5K-LC16C [1] , которые обеспечивают подключение абонентских устройств по технологиям GPON/XGS-PON.; Модули устанавливаются в стандартный 19” евроконструктив 11U. В корпусе предусмотрены 2 слота для установки управляющих модулей коммутатора MA5K-FC64 и 16 слотов для установки линейных модулей LC (GPON/XGS-PON).; Модули MA5K-LC16G предназначены для организации широкополосного доступа в сеть передачи данных по технологии GPON на скорости до 2.5 Гбит/с в сторону пользователя.; Модули предназначены для использования на участке «последней мили» и позволяют подключить до 2048 оконечных устройств (ONT). Поддержка функции RSSI позволяет определить значение мощности принимаемых оптических сигналов от каждого ONT и измерить параметры состояния оптической линии.; Модули MA5K-LC16XG предназначены для организации широкополосного доступа в сеть передачи данных по технологии XGS-PON на скорости до 10 Гбит/с в сторону пользователя.; Модули предназначены для использования на участке «последней мили» и позволяют подключить до 4096 оконечных устройств (ONT). Поддержка функции RSSI позволяет определить значение мощности принимаемых оптических сигналов от каждого ONT и измерить параметры состояния оптической линии.; Модули MA5K-LC16C предназначены для организации широкополосного доступа в сеть передачи данных по технологии GPON/XGS-PON на скорости до 2.5/10 Гбит/с в сторону пользователя.; Модули предназначены для использования на участке «последней мили» и позволяют подключить до 2048 оконечных устройств (ONT) для стандарта GPON и до 4096 - для стандарта XGS-PON. Поддержка функции RSSI позволяет определить значение мощности принимаемых оптических сигналов от каждого ONT и измерить параметры состояния оптической линии.; [1] Модуль в разработке.; [2] Параметр определяется при заказе.; [3] Поддержка в будущих версиях ПО.

Управление и мониторинг

Управление и мониторинг (Модуль коммутации и управления MA5K-FC64): Взаимодействие со внешними средствами мониторинга и управления с использованием протоколов Telnet, SSH, SNMP; Ограничение доступа: по паролю, IP-адресу, MAC-адресу [3] , уровню привилегий; Поддержка RADIUS, TACACS+; Сбор аварийной информации интерфейсных модулей и всего устройства, формирование аварийных и информационных сообщений для систем мониторинга [3]; Контроль температурного режима устройства, управление системой вентиляции; Управление обновлением программного обеспечения всех модулей устройства
