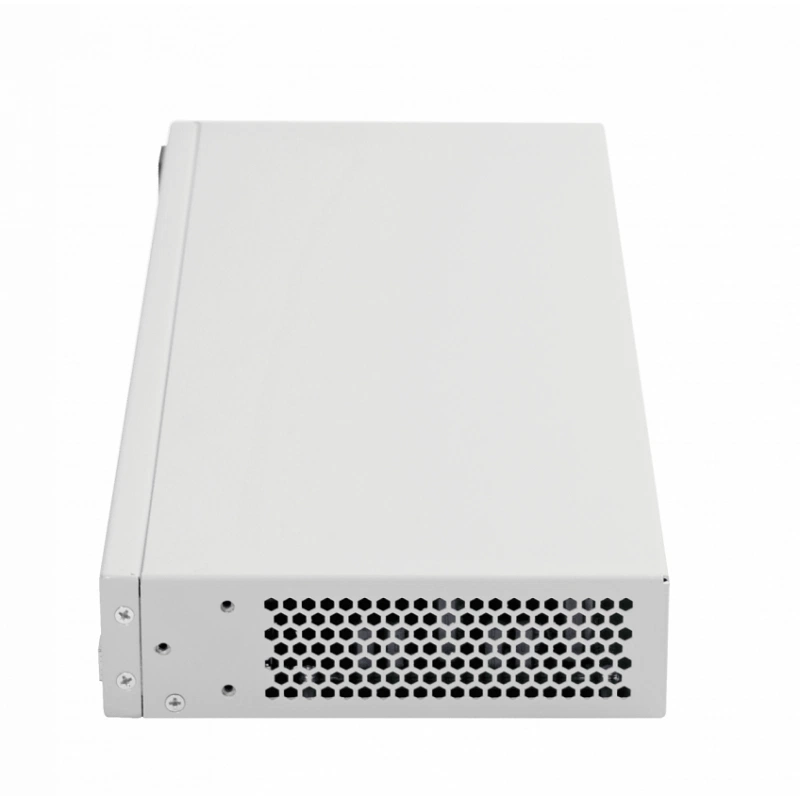

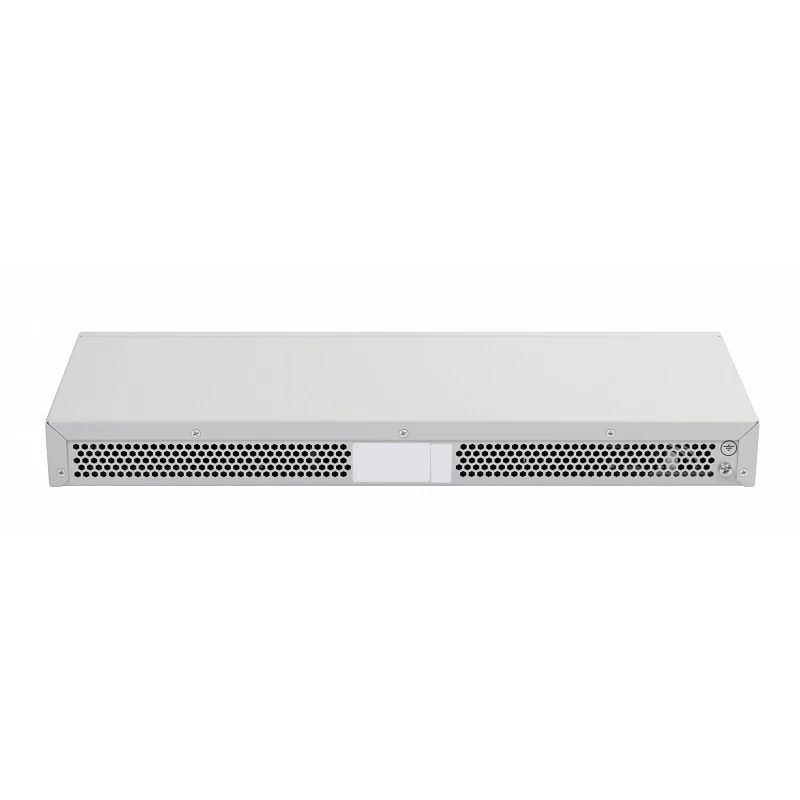

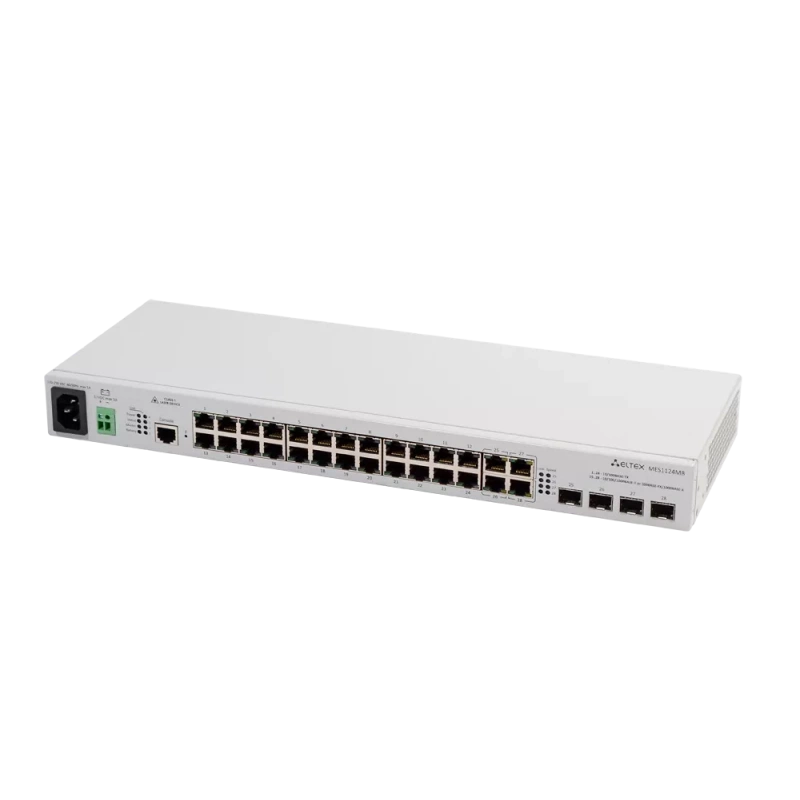

Коммутатор Eltex MES1124MB

Безопасность и VPN

Функции обеспечения безопасности

DHCP snooping; Опция 82 протокола DHCP; IP Source Guard; Dynamic ARP Inspection (Protection); Поддержка sFlow; Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса; Проверка подлинности по портам на основе 802.1x; Guest VLAN; Система предотвращения DoS-атак; Сегментация трафика; Защита от несанкционированных DHCP-серверов; Фильтрация DHCP-клиентов; Предотвращение атак BPDU; Фильтрация NetBIOS/NetBEUI; PPPoE Intermidiate agent; Выбор алгоритма работы SSH-сервера

Габариты и масса

Вес

2,15 кг

Габаритные размеры (ШxВxГ), мм

430x44х160

Габариты коммутатора (Ш х В х Г), мм

430 x 44 х 160

Максимальный размер ECMP-групп

Нет

Размер коробки ШхВхГ, мм

550 x 85 x 270

Интерфейсы и подключение

Интерфейсы

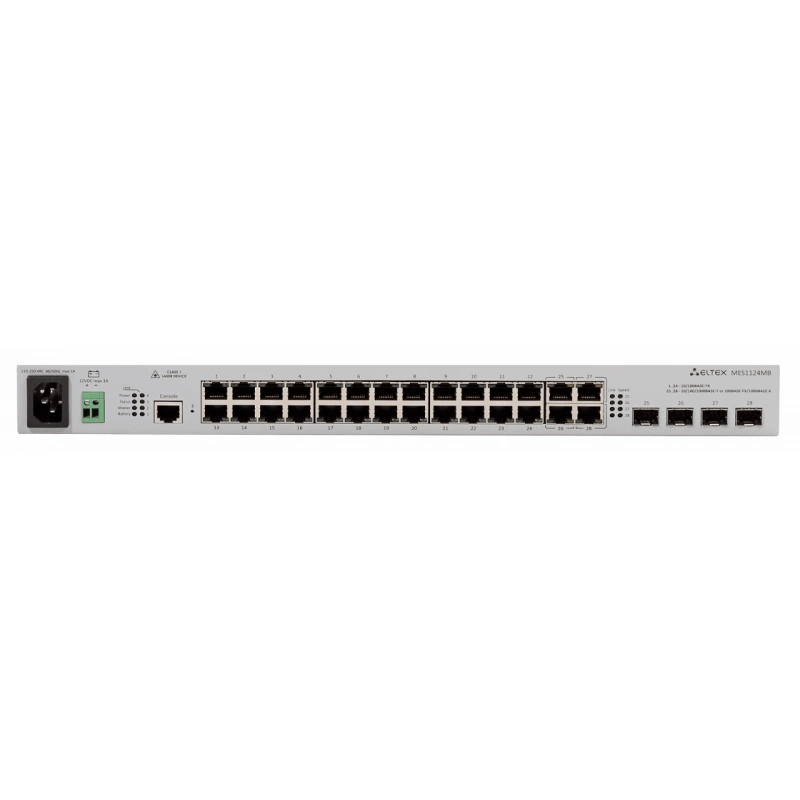

24 х 10/100 Base-T (RJ-45); 4 x 10/100/1000 Base-T/1000 Base-X (SFP)/100BASE-FX Combo; Консольный порт RS-232 (RJ-45)

Количество L3 интерфейсов

Нет

Количество портов

24x100M, 4 комбо

Количество портов 10/100BASE-TX (RJ-45)

24

Количество портов DOWNLINK

24

Количество портов UPLINK

4

Количество портов КОМБО 10/100/1000BASE-T/100BASE-FX/1000BASE-X

4

Консольный порт

RS-232 (RJ-45)

Скорость DOWNLINK

100M

Скорость UPLINK

1G

Тип DOWNLINK

RJ-45

Тип UPLINK

Комбо (RJ-45 / SFP)

Функции интерфейсов

Защита от блокировки очереди (HOL); Поддержка обратного давления (Back pressure); Поддержка Auto MDI/MDIX; Поддержка сверхдлинных кадров (Jumbo frames); Управление потоком (IEEE 802.3X); Зеркалирование портов (Port mirroring); Функция зеркалирования VLAN

Конструкция и монтаж

Исполнение

19'', 1U

Охлаждение

пассивное

Тип охлаждения

Пассивное

Установка в стойку

1U

Назначение и исполнение

Промышленный

Нет

Питание и энергопотребление

Бюджет PoE, Вт

Нет

Максимальная потребляемая мощность

45 Вт

Максимальная потребляемая мощность без учета заряда АКБ

25 Вт

Максимальная потребляемая мощность без учета заряда АКБ, Вт

25

Максимальная потребляемая мощность, Вт

45

Обеспечение бесперебойного питания

Автоматический переход на АКБ (12В) при отключении первичного питания (220В) и обратно; Заряд АКБ (12В) при работе от первичной сети (220В); Мониторинг типа электропитания (SNMP); Оповещение при переходе с одного типа питания на другой; Индикация подключения батареи; Сигнализация о низком уровне заряда батареи; Защита от короткого замыкания

Питание

110-250 В AC, 50-60 Гц 12 В DC

Питание, В

110–250 В AC, 12 В DC

Питание, ток

AC, DC

Поддерживаемые стандарты PoE

Нет

Разъем для АКБ

+

Технология PoE

Нет

Примечания и ограничения

Примечания к характеристикам

[1] Значения указаны для односторонней передачи

Производительность и ресурсы

MAC-таблица

16 384

MIB/IETF

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure; RFC 1212 Concise MIB Definitions; RFC 1213 MIB II; RFC 1215 MIB Traps Convention; RFC 1493, 4188 Bridge MIB; RFC 1157, 2571-2576 SNMP MIB; RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB; RFC 271,1757, 2819 RMON MIB; RFC 2465 IPv6 MIB; RFC 2466 ICMPv6 MIB; RFC 2737 Entity MIB; RFC 4293 IPv6 SNMP Mgmt Interface MIB; Private MIB; RFC 3289 DIFFSERV MIB; RFC 2021 RMONv2 MIB; RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB; RFC 2668 802.3 MAU MIB; RFC 2674, 4363 802.1p MIB; RFC 2233, 2863 IF MIB; RFC 2618 RADIUS Authentication Client MIB; RFC 4022 MIB для TCP; RFC 4113 MIB для UDP; RFC 3298 MIB для Diffserv; RFC 2620 RADIUS Accounting Client MIB; RFC 2925 Ping & Traceroute MIB; RFC 768 UDP; RFC 791 IP; RFC 792 ICMPv4; RFC 2463, 4443 ICMPv6; RFC 4884 Extended ICMP для поддержки сообщений Multi-Part; RFC 793 TCP; RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6; RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol; RFC 2571, RFC2572, RFC2573, RFC2574 SNMP; RFC 826 ARP

Количество ARP записей

1024

Количество VRF (включая VRF по умолчанию)

Нет

Количество VRRP-маршрутизаторов

Нет

Количество групп L2 Multicast (IGMP Snooping)

1000

Количество групп LAG (Link Aggregation Groups)

16, до 8 портов в одном LAG

Количество правил ACL IPv4 / IPv6, максимальное (если правил MAC ACL = 0)

248

Количество правил ACL MAC, максимальное (если правил ACL IPv4 / IPv6 = 0)

248

Количество правил ACL в одном ACL

248

Количество правил ACL, общее (MAC + IPv4 / IPv6)

248

Количество правил SQinQ (ingress / egress)

168 / 96

Максимальный размер Jumbo-фрейма, байт

10 240

Объем буферной памяти

1 Мбайт

Объем оперативной памяти

128 Мбайт (DDR 2)

Объем постоянной памяти

16 Мбайт (SPI Flash)

Основные функции качества обслуживания (QoS) и ограничения скорости

Ограничение скорости на портах (shaping, policing); Поддержка класса обслуживания IEEE 802.1p; Защита от широковещательного «шторма»; Управление полосой пропускания; Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR); Три цвета маркировки; Классификация трафика на основании ACL; Назначение меток CoS/DSCP на основании ACL; Перемаркировка меток DSCP в CoS; Перемаркировка меток CoS в DSCP; Назначение VLAN на основании ACL; Назначение меток 802.1p, DSCP для протокола IGMP

Производительность

Пропускная способность - 12,8 Гбит/с; Производительность на пакетах длиной 64 байта [1] - 9 MPPS; Объем буферной памяти - 1 Мбайт; Объем ОЗУ - 128 Мбайт (DDR 2); Объем ПЗУ - 16 Мбайт (SPI Flash); Таблица MAC-адресов - 16 384; Таблица VLAN - 4094; Количество групп L2 Multicast (IGMP Snooping) - 1000; Количество правил SQinQ (ingress / egress) - 168 / 96; Таблица ACL - 248; Link Aggregation Groups (LAG) - 16, до 8 портов в одном LAG; Качество обслуживания QoS, выходные очереди на порт - 4; Размер Jumbo-фрейма, максимальный размер пакетов - 10 240 байт; Стекирование - 3

Производительность на пакетах длиной 64 байта (для односторонней передачи), MPPS

9

Пропускная способность, Гбит/с

12,8

Таблица VLAN

4094

Регистрация и сертификация

ОКПД2 КТРУ

26.30.11.122

Статус Минпромторг

Нет

Управление и мониторинг

ОАМ

IEEE 802.3ah, Ethernet OAM; IEEE 802.1ag, Connectivity Fault Management (CFM); IEEE 802.3ah Unidirectional Link Detection (UDLD) - протокол обнаружения однонаправленных линков

Функции мониторинга

Статистика интерфейсов; Удаленный мониторинг RMON/SMON; Поддержка IP SLA; Поддержка мониторинга загрузки CPU по задачам и по типу трафика; Мониторинг загрузки оперативной памяти (RAM); Мониторинг температуры; Мониторинг TCAM

Условия эксплуатации

Рабочая влажность

Не более 80%

Рабочая температура окружающей среды

от -15° до +50 °С

Температура хранения

от -40° до +70° С

Функции и управление

Аппаратная поддержка Dying Gasp

Нет

Версия ПО

1.1.48.13

Качество обслуживания QoS, выходные очереди на порт

4

Количество устройств в стеке

3

Основные функции управления

Загрузка и выгрузка конфигурационного файла по TFTP/SCP; Протокол SNMP; Интерфейс командной строки(CLI); Web-интерфейс; Syslog; SNTP (Simple Network Time Protocol); Traceroute; LLDP (802.1ab) + LLDP MED; Управление контролируемым доступом – уровни привилегий для пользователей; Блокировка интерфейса управления; Локальная аутентификация; Фильтрация IP-адресов для SNMP; Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System); Сервер Telnet, сервер SSH; Клиент Telnet, клиент SSH; Поддержка макрокоманд; Журналирование вводимых команд по протоколу TACACS+; Системный журнал; Автоматическая настройка DHCP; DHCP Relay (Поддержка IPv4); DHCP Option 12; DHCP Relay Option 82; Добавление тега PPPoE Circuit-ID; Команды отладки; Механизм ограничения трафика в сторону CPU; Шифрование пароля; Восстановление пароля; Ping (поддержка IPv4/IPv6); Поддержка статических маршрутов IPv4/IPv6 для сети управления; Поддержка двух версий файлов конфигурации

Поддержка ERPS (G.8032v2)

Да

Поддержка IPv6

Функциональность IPv6 Host; Совместное использование IPv4, IPv6

Поддержка MLAG (Multi-Switch Link Aggregation Group)

Нет

Поддержка Q-in-Q

Да

Поддержка Selective Q-in-Q

Да

Поддержка VLAN

Поддержка Voice VLAN; Поддержка IEEE 802.1Q; Поддержка Q-in-Q; Поддержка Selective Q-in-Q; Поддержка GVRP

Поддержка сверхдлинных кадров (Jumbo frames)

Да

Поддержка стекирования

Да

Сервисные функции

Виртуальное тестирование кабеля (VCT); Диагностика оптического трансивера; Green Ethernet

Списки управления доступом ACL

L2-L3-L4 ACL (Access Control List); Поддержка Time-Based ACL; IPv6 ACL; Поддержка режима ACL-ONLY с увеличенным количеством ресурсов коммутатора под ACL; ACL на основе: Порта коммутатора Приоритета 802.1p VLAN ID EtherType DSCP Типа IP-протокола Номера порта TCP/UDP Содержимого пакета, определяемого пользователем (User Defined Bytes)

Уровень коммутатора

L2

Функции L2

Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d); Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1d); Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s); Поддержка STP Multiprocess; Поддержка STP Root Guard; Поддержка STP Loop Guard; Поддержка STP BPDU Guard; Поддержка BPDU Filtering; Поддержка Spanning Tree Fast Link option; Поддержка Layer 2 Protocol Tunneling; Поддержка Private VLAN; Поддержка ERPS (G.8032v2); Поддержка EAPS; Поддержка Loopback Detection (LBD) на основе VLAN; Изоляция портов; Поддержка Flex Link (Dual homing); Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)

Функции L2 Multicast

Поддержка профилей Multicast; Поддержка статических Mullticast-групп; Поддержка IGMP Snooping v1,2,3; Поддержка IGMP snooping Fast Leave на основе порта/хоста; Поддержка авторизации IGMP через RADIUS; Поддержка MLD Snooping v1,2; Поддержка IGMP Querier; Поддержка MVR

Функции Link Aggregation

Создание групп LAG; Объединение каналов с использованием LACP; Поддержка LAG Balancing Algorithm

Функции при работе с МAC-адресами

Независимый режим обучения в каждой VLAN; Поддержка многоадресной рассылки (MAC Multicast Support); Регулируемое время хранения MAC-адресов глобально и для каждой VLAN; Статические записи MAC (Static MAC Entries); Отслеживание событий MAC change на портах; Отслеживание событий MAC flapping на портах
