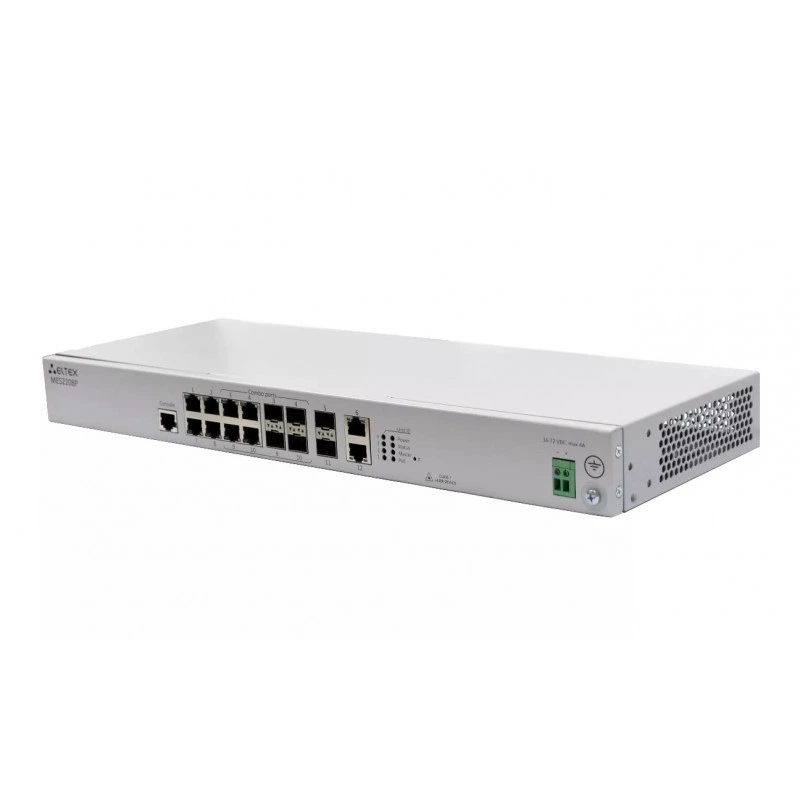

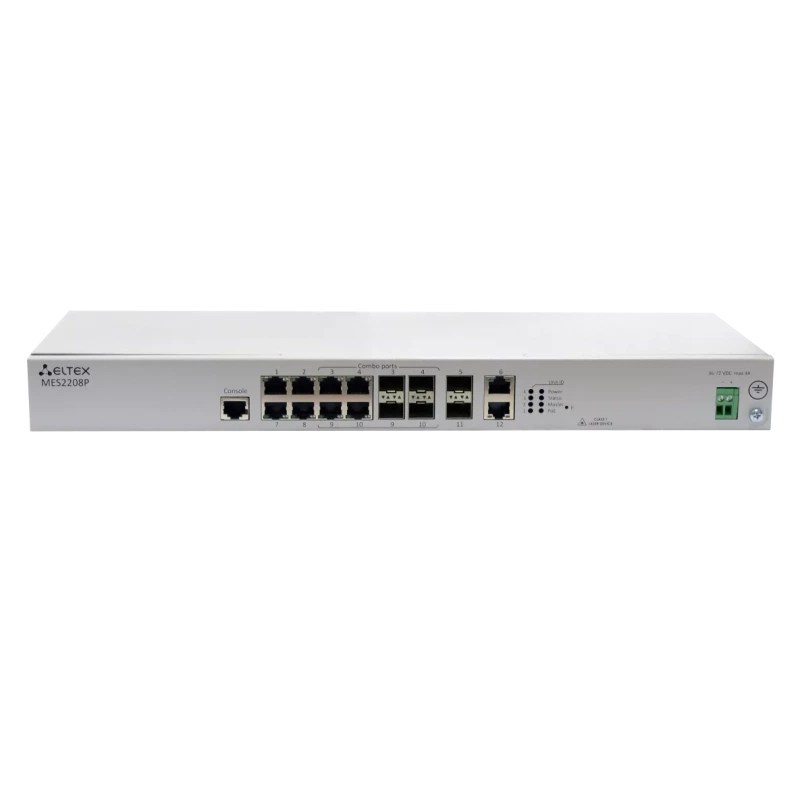

Коммутатор Eltex MES2208P

Безопасность и VPN

Функции обеспечения безопасности

DHCP snooping; Опция 82 протокола DHCP; IP Source address guard; Dynamic ARP Inspection (Protection); Поддержка sFlow; Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса; Проверка подлинности по портам на основе 802.1x; Guest VLAN; Система предотвращения DoS атак; Сегментация трафика; Защита от несанкционированных DHCP серверов; Фильтрация DHCP клиентов; Предотвращение атак BPDU; Фильтрация NetBIOS/NetBEUI; PPPoE Intermidiate agent

Габариты и масса

Габариты коммутатора (Ш х В х Г), мм

430 х 44 х 155

Интерфейсы и подключение

Интерфейсы

2 порта 10/100/1000 Base-T (SFP); 2 порта 10/100/1000 Base-T (RG-45); 4 порта 10/100/1000 Base-T (RG-45) PoE/PoE+; 4 комбо-порта 10/100/1000 Base-T/1000 Base-X (SFP); Консольный порт RS-232

Количество портов

6 х 1G, 2 х SFP, 2 комбо

Количество портов 10/100/1000BASE-T (RJ-45)

2

Количество портов 1000BASE-X (SFP)

2

Количество портов DOWNLINK

6

Количество портов UPLINK

6

Количество портов КОМБО 10/100/1000BASE-T/100BASE-FX/1000BASE-X

4

Скорость DOWNLINK

1G

Тип DOWNLINK

RJ-45

Тип UPLINK

1G

Функции интерфейсов

Защита от блокировки очереди (HOL); Поддержка обратного давления (Back pressure); Поддержка Auto MDI/MDIX; Поддержка сверхдлинных кадров (Jumbo frames); Управление потоком (IEEE 802.3X); Зеркалирование портов (Port mirroring)

Конструкция и монтаж

Тип охлаждения

пассивное

Установка в стойку

1U

Назначение и исполнение

Технические характеристики

Питание – 48В DC; Рабочая температура окружающей среды – от -10 до +45 С 0 0; Температура хранения – от -40 до +70 С; Рабочая влажность – не более 80%; Вентиляция – пассивное охлаждение; Размеры – 430x155x44 мм, исполнение 19'’, типоразмер 1U

Питание и энергопотребление

PoE

Поддержка стандартов 802.3af PoE (до 15.4 Вт/порт) и 802.3at PoE+ (до 30 Вт/порт) на всех портах; Автоматический и конфигурируемый учет и распределение баланса мощности PoE по портам; Бюджет мощности PoE - 120 Вт

Бюджет PoE, Вт

120

Количество портов 10/100/1000BASE-T (RJ-45) PoE/PoE+

4

Максимальная потребляемая мощность с учетом нагрузки PoE, Вт

150

Питание, В

48

Питание, ток

DC

Поддерживаемые стандарты PoE

IEEE 802.3af (PoE), IEEE 802.3at (PoE+)

Технология PoE

Да

Эффективная защита от скачков напряжения

Все порты коммутаторов оснащены защитой от внешних воздействий в соответствии со стандартом IEC61000-4-5 при амплитуде импульсов до 6 kV

Производительность и ресурсы

MAC-таблица

16 384

MIB/IETF

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure; RFC 1212 Concise MIB Definitions; RFC 1213 MIB II; RFC 1215 MIB Traps Convention; RFC 1493, 4188 Bridge MIB; RFC 1157, 2571-2576 SNMP MIB; RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB; RFC 271,1757, 2819 RMON MIB; RFC 2465 IPv6 MIB; RFC 2466 ICMPv6 MIB; RFC 2737 Entity MIB; RFC 4293 IPv6 SNMP Mgmt Interface MIB; Private MIB; RFC 3289 DIFFSERV MIB; RFC 2021 RMONv2 MIB; RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB; RFC 2668 802.3 MAU MIB; RFC 2674, 4363 802.1p MIB; RFC 2233, 2863 IF MIB; RFC 2618 RADIUS Authentication Client MIB; RFC 4022 MIB для TCP; RFC 4113 MIB для UDP; RFC 3298 MIB для Diffserv; RFC 2620 RADIUS Accounting Client MIB; RFC 2925 Ping & Traceroute MIB; RFC 768 UDP; RFC 791 IP; RFC 792 ICMPv4; RFC 2463, 4443 ICMPv6; RFC 4884 Extended ICMP для поддержки сообщений Multi-Part; RFC 793 TCP; RFC 2474, 3260 Определение поля DS в заголовке IPv4 и Ipv6; RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP); RFC 2571, RFC2572, RFC2573, RFC2574 SNMP; RFC 826 ARP

Количество групп L2 Multicast (IGMP Snooping)

1000

Максимальный размер Jumbo-фрейма, байт

10 240

Объем буферной памяти

1 Мбайт

Основные функции качества обслуживания (QoS) и ограничения скорости

Статистика QoS; Ограничение скорости на портах (shaping, policing); Поддержка класса обслуживания IEEE 802.1p; Защита от широковещательного «шторма»; Управление полосой пропускания; Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR); Три цвета маркировки; Назначение меток CoS/DSCP на основании ACL; Перемаркировка меток DSCP в CoS

Производительность

Пропускная способность - 24Гбит/с; Таблица MAC-адресов - 16K; Количество активных VLAN - 4K; Таблица ACL - 512; Размер Jumbo-фрейма - 10K; Объем буферной памяти - 8Мбит; Количество групп L2 Multicast (IGMP Snooping) - 1K; Качество обслуживания QoS - До 4 очередей приоритезации; Макс. потребляемая мощность - не более 150Вт

Пропускная способность, Гбит/с

24

Таблица VLAN

4094

Регистрация и сертификация

ОКПД2 КТРУ

26.30.11.122

Статус Минпромторг

Нет

Управление и мониторинг

ОАМ

IEEE 802.3ah, EthernetOAM; IEEE 802.1ag, Connectivity Fault Management (CFM); IEEE 802.3ah Unidirectional Link Detection (UDLD) протокол обнаружения однонаправленных линков)

Функции мониторинга

Статистика интерфейсов; Удаленный мониторинг RMON/SMON; Поддержка IP SLA; Поддержка мониторинга загрузки CPU по задачам; Мониторинг памяти; Мониторинг температуры; Мониторинг TCAM

Условия эксплуатации

Рабочая влажность

не более 80 %

Рабочая температура окружающей среды

от -10 до +45 °С

Функции и управление

Ключевые особенности

4 порта PoE/PoE+

Количество устройств в стеке

3

Набор функций соответствует версии ПО

1.1.48.14

Основные функции управления

Загрузка и выгрузка файла настройки по TFTP; Протокол SNMP; Интерфейс командной строки(CLI); Web-интерфейс; Syslog; SNTP (Simple Network Time Protocol); Traceroute; LLDP (802.1ab) + LLDP MED; Управление контролируемым доступом – уровни привилегий для пользователей; Блокировка интерфейса управления; Локальная аутентификация; Фильтрация IP-адресов для SNMP; Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System); Сервер Telnet, сервер SSH; Клиент Telnet, клиент SSH; Поддержка макрокоманд; Журналирование вводимых команд по протоколу TACACS+; Системный журнал; Автоматическая настройка DHCP; DHCP Relay (Поддержка IPv4); DHCP Option 12; DHCP Relay Option 82; Добавление тега PPPoE Circuit-ID; Flash File System; Команды отладки; Механизм ограничения трафика в сторону CPU; Шифрование пароля; Восстановление пароля; Ping (поддержка IPv4/IPv6); Поддержка статистических маршрутов IPv4/IPv6 для сети управления; Поддержка двух версий файлов конфигурации

Поддержка ERPS (G.8032v2)

Да

Поддержка IPv6

Функциональность IPv6 Host; Совместное использование IPv4, IPv6

Поддержка Q-in-Q

Да

Поддержка Selective Q-in-Q

Да

Поддержка VLAN

Поддержка Voice VLAN; Поддержка IEEE 802.1Q; Поддержка Q-in-Q; Поддержка Selective Q-in-Q; Поддержка GVRP

Поддержка сверхдлинных кадров (Jumbo frames)

Да

Поддержка стекирования

Да

Сервисные функции

Виртуальное тестирование кабеля (VCT); Диагностика оптического трансивера; Green Ethernet

Списки управления доступом ACL

L2-L3-L4 ACL (Access Control List); Поддержка Time-Based ACL; IPv6 ACL; Поддержка режима работы ACL-ONLY с увеличенным количеством ресурсов коммутатора под ACL; ACL на основе:; Порта коммутатора; Приоритета IEEE 802.1p; VLAN ID; Ethertype; DSCP; Типа IP-протокола; Номера порта TCP/UDP; Содержимого пакета, определяемого пользователем (User Defined Bytes)

Уровень коммутатора

L2

Функции L2

Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d); Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w); Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s); Поддержка STP Multiprocess (32 независимых процесса Spanning Tree); Поддержка STP Root Guard; Поддержка STP BPDU Guard; Поддержка BPDU Filtering; Поддержка Spanning Tree Fast Link option; Поддержка Layer 2 Protocol Tunneling; Поддержка Private VLAN; Поддержка EAPS (G.8032v2); Поддержка EAPS; Поддержка Loopback Detection (LBD); Изоляция портов

Функции L2 Multicast

Поддержка профилей Multicast; Поддержка статических Mullticast групп; Поддержка IGMP Snooping v1,2,3; Поддержка IGMP snooping Fast Leave на основе порта/хоста; Поддержка авторизации IGMP через RADIUS; Поддержка MLD Snooping v1,2; Поддержка IGMP Querier; Multicast TV VLAN; Поддержка MVR

Функции Link Aggregation

Создание групп LAG; Объединение каналов с использованием LACP; Поддержка LAG Balancing Algorithm

Функции при работе с МAC-адресами

Независимый режим обучения в каждой VLAN; Поддержка многоадресной рассылки (MAC Multicast Support); Регулируемое время хранения MAC-адресов глобально и для каждой VLAN; Статические записи MAC (Static MAC Entries); Логирование событий MAC Flapping
