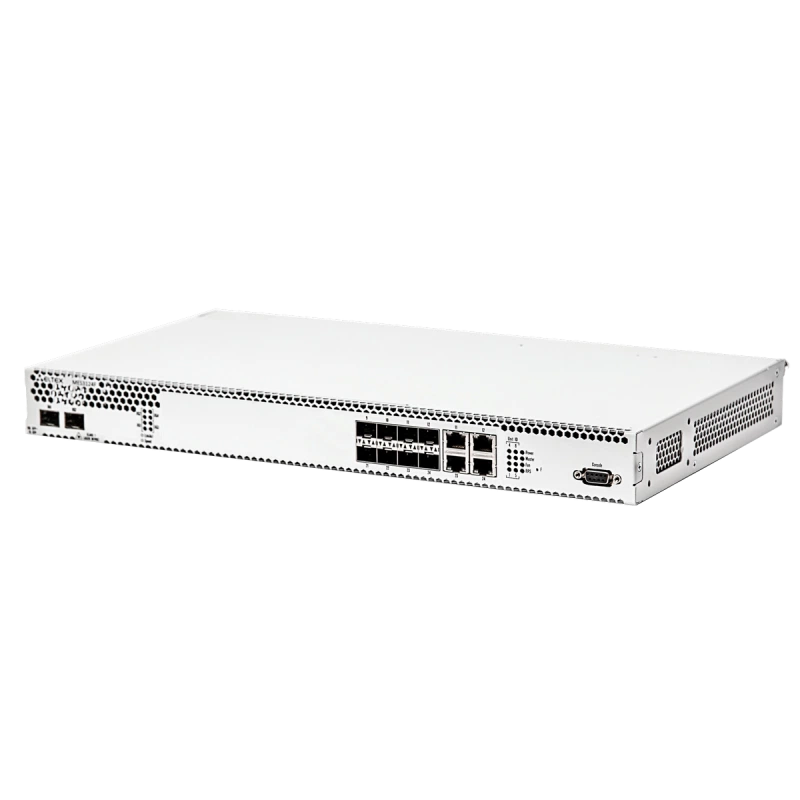

Коммутатор Eltex MES3108F

Безопасность и VPN

AAA

Web-Based Authentication (WAC); Управление доступом на основе порта; Управление доступом на основе хоста; Динамическое назначение VLAN; Управление доступом на основе MAC-адресов; Guest VLAN

ACL (Списки управления доступом)

L2-L3-L4 ACL (Access Control List); Time-Based ACL; ACL на основе: Очередей приоритетов IEEE 802.1p VLAN ID MAC-адресов Ethertype– IPv4/IPv6-адреса DSCP Типа IP-протокола Номера порта TCP/UDP Класса трафика IPv6 Метки потока IPv6 Содержимого пакетов, определяемого пользователем (User Defined Bytes); Cтатистика ACL

Функции обеспечения безопасности

DHCP snooping; Опция 82 протокола DHCP; UDP Relay, DHCP Relay; IP Source address Guard; Dynamic ARP Inspection (Protection); Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса; Проверка подлинности по портам на основе 802.1x; SSL v1/v2/v3; Защита от атак BPDU; PPPoE Intermediate agent; Выбор алгоритма работы SSH-сервера

Габариты и масса

Вес

3 кг

Габариты коммутатора (Ш х В х Г), мм

430 x 44 x 265

Размеры (ШxВxГ)

430х44х265 мм

Интерфейсы и подключение

Интерфейсы

4 х 100/1000BASE-X (SFP); 4 х 10/100/1000BASE-T/1000BASE-X/100BASE-FX (Combo); 2 х 10G Base-X/1000Base-X(SFP+/SFP); Консольный порт RS-232 (DB-9)

Количество L3 интерфейсов

512

Количество портов

4xSFP, 4 комбо, 2xSFP+

Количество портов 1000BASE-X (SFP) / 10GBASE-R (SFP+)

2

Количество портов 100BASE-FX / 1000BASE-X (SFP)

4

Количество портов DOWNLINK

8

Количество портов UPLINK

2

Количество портов КОМБО 10/100/1000BASE-T/100BASE-FX/1000BASE-X

4

Консольный порт

RS-232 (DB-9)

Порт 10/100/1000BASE-T (OOB)

Нет

Порт 10/100/1000BASE-T (внутриполосное управление)

Нет

Порт OOB

Нет

Скорость DOWNLINK

1G

Скорость UPLINK

10G

Тип DOWNLINK

SFP, комбо

Тип UPLINK

SFP+

Функции интерфейсов

Защита от блокировки очереди (HOL); Поддержка обратного давления (Back pressure); Поддержка MDI/MDIX; Поддержка сверхдлинных кадров (Jumbo frames); Управление потоком (IEEE 802.3X); Зеркалирование портов (Port mirroring)

Конструкция и монтаж

Вентиляция

2 вентилятора

Исполнение

19'', 1U

Тип охлаждения

Активное

Установка в стойку

1U

Маршрутизация

Функции L3

Клиенты BootP и DHCP(Dynamic Host Configuration Protocol); Статическая маршрутизация IPv4; Динамическая маршрутизация RIPv2; Поддержка ARP (Address Resolution Protocol), ARP Proxy; Динамическая маршрутизация OSPFv2; Поддержка VRRP; IGMP Proxy

Назначение и исполнение

Промышленный

Нет

Питание и энергопотребление

Бюджет PoE, Вт

Нет

Варианты питания

один источник питания постоянного или переменного тока два источника постоянного или переменного тока с возможностью горячей замены

Максимальная потребляемая мощность

50 Вт

Максимальная потребляемая мощность, Вт

50

Питание

100–240 В AC, 50-60 Гц 36-72 В DC

Питание, В

100–240 В / 36–72 В

Питание, ток

2 смен.БП

Поддерживаемые стандарты PoE

Нет

Технология PoE

Нет

Примечания и ограничения

Примечания к характеристикам

[1] Значения указаны для односторонней передачи; [2] Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации

Производительность и ресурсы

MAC-таблица

16 384

Количество ARP записей

4K

Количество групп L2 Multicast (IGMP Snooping)

1024

Количество групп LAG (Link Aggregation Groups)

24, до 8 портов в одном LAG

Количество правил SQinQ (ingress / egress)

980 / 140

Максимальный размер Jumbo-фрейма, байт

10 240

Объем буферной памяти

1,5 Мбайт

Объем оперативной памяти

256 Мбайт (DDR2)

Объем постоянной памяти

16 Мбайт (SPI Flash)

Основные функции качества обслуживания (QoS) и ограничение скорости

Статистика QoS; Ограничение скорости на портах (shaping, policing); Поддержка класса обслуживания IEEE 802.1p; Защита от широковещательного «шторма»; Управление полосой пропускания; Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR); Три цвета маркировки; Классификация трафика на основании на основании ACL; Назначение меток CoS/DSCP на основании ACL; Перемаркировка меток CoS в DSCP, DSCP в CoS; Назначение VLAN на основании ACL; Назначение меток 802.1p, DSCP для протокола IGMP

Производительность

Пропускная способность - 56 Гбит/c; Производительность на пакетах длиной 64 байта [1] - 41 MPPS; Объем буферной памяти - 1,5 Мбайт; Объем ОЗУ (DDR2) - 256 Мбайт; Объем ПЗУ (SPI Flash) - 16 Мбайт; Таблица MAC-адресов - 16384; Количество ARP-записей [2] - 4К; Таблица VLAN - 4094; Количество групп L2 Multicast (IGMP snooping) - 1024; Количество правил SQinQ - 980 (ingress)/ 140 (egress); Количество правил ACL - 2048; Количество маршрутов L3 Unicast (RIP, OSPF) - 10К; Количество маршрутов L3 Multicast (IGMP Proxy) - 1К; Количество интерфейсов L3 - 512; Link Aggregation Groups (LAG) - 24, до 8 портов в одном LAG; Качество обслуживания QoS - 8 выходных очередей для каждого порта; Размер Jumbo-фрейма - максимальный размер пакетов – 10240 байт; Стекирование - 8 устройств

Производительность на пакетах длиной 64 байта (для односторонней передачи), MPPS

41

Пропускная способность, Гбит/с

56

Таблица VLAN

4094

Регистрация и сертификация

ОКПД2 КТРУ

26.30.11.122

Статус Минпромторг

Нет

Управление и мониторинг

ОАМ

IEEE 802.3ah Ethernet Link OAM; Dying Gasp; IEEE 802.1ag Connectivity Fault Management (CFM); IEEE 802.3ah Unidirectional Link Detection (UDLD)

Функции мониторинга

Статистика интерфейсов; Удаленный мониторинг RMON/SMON; Поддержка IP SLA; Поддержка механизма утилизации CPU по задачам и по типу трафика; Мониторинг загрузки оперативной памяти (RAM); Мониторинг температуры; Мониторинг TCAM

Условия эксплуатации

Рабочая влажность

Не более 80 %

Рабочая температура окружающей среды

От -10 до +45 °С

Температура хранения

от -40° до +70° С

Функции и управление

Версия ПО

2.5.48.15

Качество обслуживания QoS, выходные очереди на порт

8

Количество устройств в стеке

8

Основные функции управления

Web-интерфейс; Загрузка и выгрузка файла настройки по TFTP; Удаленный мониторинг (RMON); Протокол SNMP; Интерфейс командной строки(CLI); Syslog; SNTP (Simple Network Time Protocol); Traceroute; Управление контролируемым доступом – уровни привилегий для пользователей; Блокировка интерфейса управления; Локальная аутентификация; Фильтрация IP-адресов для SNMP; Клиент RADIUS TACACS+; Сервер Telnet, сервер SSH; Клиент Telnet, клиент SSH; LLDP (IEEE 802.1ab) + LLDP MED; Поддержка макро-команд; BootP/DHCP-клиент; Автонастройка DHCP; DHCP Relay; DHCP Relay Option 60; 61; DHCP Relay Option 82; DHCP-сервер; Команды отладки; Сервер FTP; Поддержка статических маршрутов IPv6 для сети управления; Поддержка двух версий файлов конфигурации

Поддержка ERPS (G.8032v2)

Да

Поддержка IPv6

Функциональность IPv6 Host; Совместное использование IРv4, IРv6

Поддержка MLAG (Multi-Switch Link Aggregation Group)

Нет

Поддержка Q-in-Q

Да

Поддержка Selective Q-in-Q

Да

Поддержка VLAN

IEEE 802.1Q; Поддержка Voice VLAN; Зеркалирование VLAN (VLAN mirroring); Поддержка Q-in-Q; Поддержка Selective Q-in-Q; Поддержка GVRP

Поддержка сверхдлинных кадров (Jumbo frames)

Да

Поддержка стекирования

Да

Сервисные функции

Виртуальное тестирование кабеля (VCT); Диагностика оптического трансивера; Регулирование скорости вращения вентиляторов; Green Ethernet

Стандарты MIB/IETF

RFC1213 MIB-II; RFC1493 Bridge MIB; RFC1907 SNMPv2 MIB; RFC2571~2576 SNMP MIB; RFC1271, 2819 RMON MIB; RFC2021 RMON v2 MIB; RFC2665 Ether-like MIB; RFC2668 MAU MIB; RFC2674 802.1p MIB; RFC2233, 2863 IF MIB; RFC2618 RADIUS Authentication Client MIB; RFC1724 RIP v2 MIB; RFC1850 OSPF v2 MIB; RFC2096 IP Forwarding Table MIB (CIDR); RFC2787 VRRP MIB; RFC2932 IPv4 Multicast Routing MIB; RFC2934 PIM MIB for IPv4; RFC2620 RADIUS Accounting Client MIB; RFC2933 IGMP MIB; RFC783 TFTP; RFC 791 IP; RFC 792 ICMP; RFC 793 TCP; RFC 826 ARP; RFC854 Telnet; RFC951, 1542 BootP; RFC2068 HTTP; RFC2138 RADIUS; RFC2139 RADIUS Accounting; RFC1492 TACACS; RFC3176 sFlow; RFC2598 DiffServ Expedited Forwarding

Уровень коммутатора

L3

Функции L2

Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d); Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w); Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s); Поддержка STP Multiprocess; Поддержка STP Root Guard; Поддержка STP BPDU Guard; Поддержка STP Loop Guard; Поддержка BPDU Filtering; Поддержка Spanning Tree Fast Link option; Поддержка Layer 2 Protocol Tunneling; Поддержка Private VLAN; Поддержка ERPS (G.8032v2); Поддержка EAPS; Поддержка Loopback Detection (LBD); Изоляция портов; Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast); Поддержка Flex Link (Dual homing)

Функции L2 Multicast

Поддержка профилей Multicast; Поддержка статических Multicast-групп; Поддержка IGMP Snooping v1,2,3; Поддержка IGMP Snooping Fast Leave на основе порта/хоста; Поддержка авторизации IGMP через RADIUS; Поддержка MLD Snooping v1,2; Поддержка IGMP Querier; Multicast TV VLAN; Поддержка MVR

Функции Link Aggregation

Создание групп LAG; Объединение каналов с использованием LACP; Поддержка LAG Balancing Algorithm

Функции при работе с МAC-адресами

Независимый режим обучения в каждой VLAN; Поддержка многоадресной рассылки (MAC MulticastSupport); Регулируемое время хранения MAC-адресов глобально и для каждой VLAN; Статические записи MAC (Static MAC Entries); Логирование событий MAC Flapping; Отслеживание событий MAC change на портах; Отслеживание событий MAC flapping на портах
