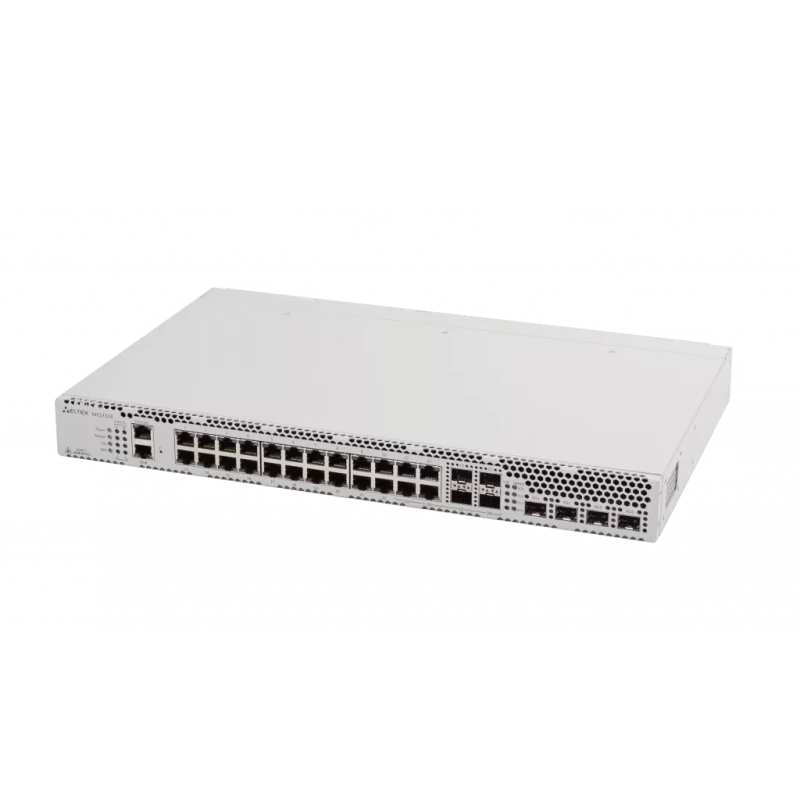

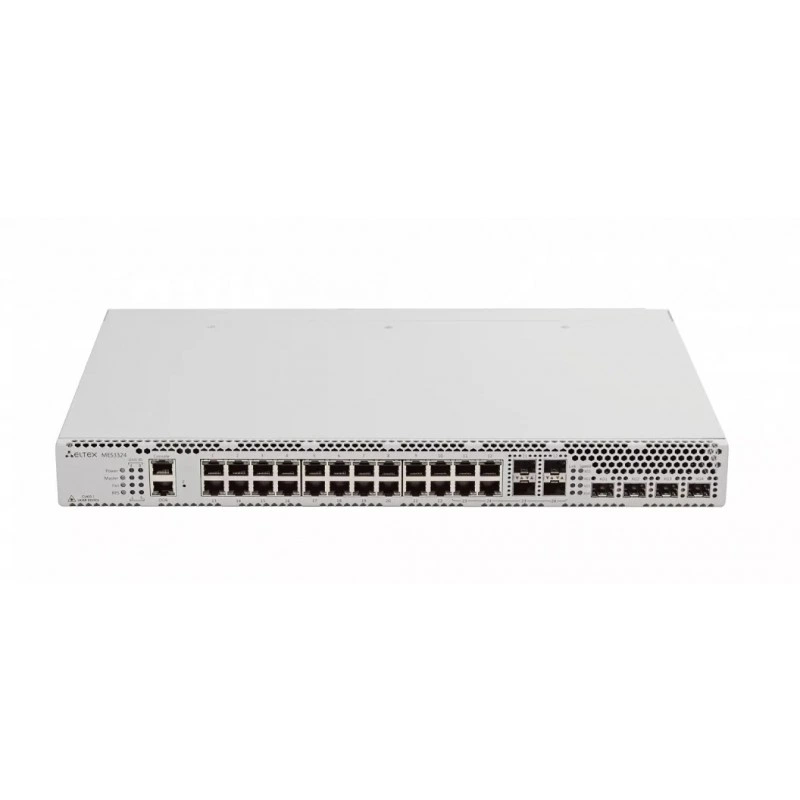

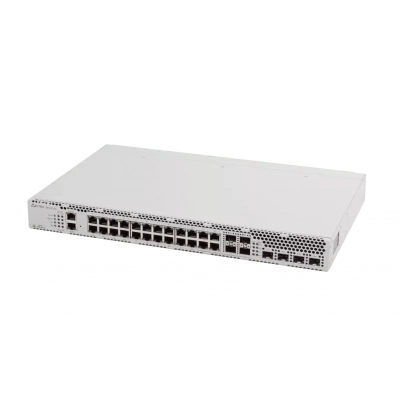

Коммутатор Eltex MES3324

Безопасность и VPN

ACL (Списки управления доступом)

L2-L3-L4 ACL (Access Control List); Поддержка Time-Based ACL; IPv6 ACL; ACL на основе: Порта коммутатора Приоритета 802.1p VLAN ID EtherType DSCP Типа протокола Номера порта TCP/UDP Содержимого пакета, определяемого пользователем (User Defined Bytes)

Функции обеспечения безопасности

Защита от несанкционированных DHCP-серверов (DHCP Snooping); Опция 82 протокола DHCP; IP Source Guard; Dynamic ARP Inspection; First Hop Security; Поддержка sFlow; Проверка подлинности на основе MAC-адреса, ограничение количества MAC адресов, статические MAC-адреса; Проверка подлинности по портам на основе 802.1x; Guest VLAN; Система предотвращения DoS-атак; Сегментация трафика; Фильтрация DHCP-клиентов; Предотвращение атак BPDU; Фильтрация NetBIOS/NetBEUI; PPPoE Intermediate Agent

Габариты и масса

Вес брутто, кг

4.1

Габариты коммутатора (Ш х В х Г), мм

430 x 44 x 275

Максимальный размер ECMP-групп

8

Размер коробки ШхВхГ, мм

550 x 85 x 450

Размеры (ШхВхГ), мм

430x44x275

Интерфейсы и подключение

Интерфейсы

20 портов 10/100/1000BASE-T; 4 порта 10/100/1000BASE-T/ 1000BASE-X/100BASE-FX Combo; 4 порта 10GBASE-R (SFP+)/1000BASE-X (SFP); 1 порт 10/100/1000BASE-T (OOB); 1 консольный порт RS-232 (RJ-45)

Количество L3 интерфейсов

2048

Количество портов

20x1G, 4 комбо, 4xSFP+, 1xOOB

Количество портов 10/100/1000BASE-T (RJ-45)

20

Количество портов 1000BASE-X (SFP) / 10GBASE-R (SFP+)

4

Количество портов DOWNLINK

24

Количество портов UPLINK

4

Количество портов КОМБО 10/100/1000BASE-T/100BASE-FX/1000BASE-X

4

Консольный порт

RS-232 (RJ-45)

Порт 10/100/1000BASE-T (OOB)

1

Порт 10/100/1000BASE-T (внутриполосное управление)

Нет

Порт OOB

1

Скорость DOWNLINK

1G

Скорость UPLINK

10G

Тип DOWNLINK

RJ-45, комбо

Тип UPLINK

SFP+

Функции интерфейсов

Защита от блокировки очереди (HOL); Поддержка обратного давления (Back Pressure); Поддержка Auto MDI/MDIX; Поддержка сверхдлинных кадров (Jumbo Frames); Управление потоком (IEEE 802.3X); Зеркалирование портов (SPAN, RSPAN); Стекирование

Конструкция и монтаж

Исполнение

19",1U

Охлаждение

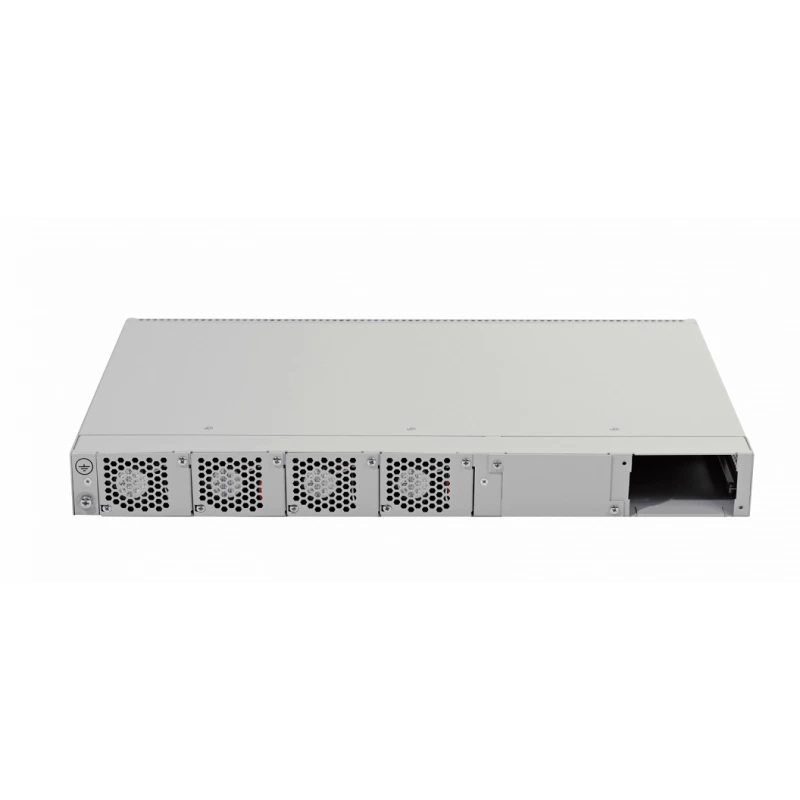

Вентиляция Front-to-Back, 4 вентилятора

Тип охлаждения

Front-to-Back, 4 вентилятора

Установка в стойку

1U

Маршрутизация

Функции L3

Статические IP-маршруты; Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP [4] (IPv4 Unicast, IPv4 Multicast, IPv6 Unicast); Поддержка протокола BFD (для BGP, OSPF); Address Resolution Protocol (ARP); Поддержка Proxy ARP; Поддержка маршрутизации на основе политик - Policy-Based Routing (IPv4); Поддержка протокола VRRP; Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP; Балансировка нагрузки ECMP; Поддержка функции IP Unnumbered; Поддержка протокола GRE; Поддержка VRF Lite

Назначение и исполнение

Промышленный

Нет

Питание и энергопотребление

Бюджет PoE, Вт

Нет

Варианты питания

Один источник питания постоянного или переменного тока Два источника питания постоянного или переменного тока с возможностью горячей замены

Максимальная потребляемая мощность

35 Вт

Максимальная потребляемая мощность, Вт

35

Питание

Сеть переменного тока: 100-240В, 50-60 Гц; Сеть постоянного тока: 36-72В

Питание, В

100–240 В / 36–72 В

Питание, ток

2 смен.БП

Поддерживаемые стандарты PoE

Нет

Тепловыделение

35 Вт

Тепловыделение, Вт

35

Технология PoE

Нет

Примечания и ограничения

Примечания к характеристикам

[1] Значение указано для односторонней передачи; [2] Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации; [3] Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы; [4] Поддержка протокола BGP предоставляется по лицензии

Производительность и ресурсы

MAC-таблица

16 384

Количество ARP записей

4023

Количество VRF (включая VRF по умолчанию)

16

Количество VRRP-маршрутизаторов

255

Количество групп L2 Multicast (IGMP Snooping)

4091

Количество групп LAG (Link Aggregation Groups)

48, до 8 портов в одном LAG

Количество маршрутов L3 IPv4 Unicast

12 864

Количество маршрутов L3 IPv6 Unicast

3222

Количество правил ACL IPv4 / IPv6, максимальное (если правил MAC ACL = 0)

3006

Количество правил ACL MAC, максимальное (если правил ACL IPv4 / IPv6 = 0)

3006

Количество правил ACL в одном ACL

256

Количество правил ACL, общее (MAC + IPv4 / IPv6)

3006

Количество правил SQinQ (ingress / egress)

3006 / 3006

Максимальный размер Jumbo-фрейма, байт

10 240

Объем буферной памяти

1,5 Мбайт

Объем оперативной памяти

512 Мбайт (DDR3)

Объем постоянной памяти

512 Мбайт (RAW NAND)

Производительность

Пропускная способность - 128 Гбит/с; Производительность на пакетах длиной 64 байта [1] - 95 MPPS; Объем буферной памяти - 1,5 Мбайт; Объем ОЗУ (DDR3) - 512 Мбайт; Объем ПЗУ (RAW NAND) - 512 Мбайт; Таблица MAC-адресов - 16384; Количество ARP-записей [2] - 4023; Таблица VLAN - 4094; Количество L2 Multicast-групп - 4091; Количество правил SQinQ - 3006 (ingress/egress); Количество правил ACL - 3006; Количество маршрутов L3 IPv4 Unicast [3] - 12864; Количество маршрутов L3 IPv6 Unicast [3] - 3222; Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM) [3] - 3876; Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM) [3] - 1006; Link Aggregation Groups (LAG) - 48, до 8 портов в одном LAG; Количество VRRP-маршрутизаторов - 255; Максимальный размер ECMP-групп - 8; Количество VRF - 16 (включая VRF по умолчанию); Количество L3-интерфейсов - 2048; Качество обслуживания QoS - 8 выходных очередей для каждого порта; Размер Jumbo-фреймов - 10240 Байт; Стекирование - 8 устройств

Производительность на пакетах длиной 64 байта (для односторонней передачи), MPPS

95

Пропускная способность, Гбит/с

128

Таблица VLAN

4094

Регистрация и сертификация

ОКПД2 КТРУ

26.30.11.122

Статус Минпромторг

Нет

Управление и мониторинг

ОАМ

802.3ah Ethernet Link OAM; 802.1ag Connectivity Fault Management (CFM); 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)

Функции мониторинга

Статистика интерфейсов; Удаленный мониторинг RMON/SMON; Поддержка IP SLA; Поддержка мониторинга загрузки CPU по задачам и по типу трафика; Мониторинг оперативной памяти (RAM); Мониторинг температуры; Мониторинг TCAM

Условия эксплуатации

Рабочая влажность

Не более 80 %

Рабочая температура окружающей среды

От -10 до +45 °С

Функции и управление

Аппаратная поддержка Dying Gasp

Нет

Качество обслуживания QoS, выходные очереди на порт

8

Количество устройств в стеке

8

Основные функции качества обслуживания (QoS)

Статистика QoS; Ограничение скорости на портах (shaping, policing); Поддержка класса обслуживания 802.1p; Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast); Управление полосой пропускания; Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR); Три цвета маркировки; Назначение меток CoS/DSCP на основании ACL; Назначение меток VLAN на основании ACL; Настройка приоритетов 802.1p для VLAN управления; Перемаркировка DSCP to CoS, CoS to DSCP; Назначение меток 802.1p DSCP для протокола IGMP

Основные функции управления

Загрузка и выгрузка конфигурационного файла по TFTP/SCP/SFTP; Перенаправление вывода команд CLI в произвольный файл на ПЗУ; Протокол SNMP; Интерфейс командной строки (CLI); Web-интерфейс; Syslog; SNTP (Simple Network Time Protocol); NTP (Network Time Protocol); Traceroute; LLDP (802.1ab) + LLDP MED; Возможность обработки трафика управления с двумя заголовками 802.1Q; Поддержка авторизации вводимых команд с помощью сервера TACACS+; Управление доступом к коммутатору – уровни привилегий для пользователей; Блокировка интерфейса управления; Локальная аутентификация; Фильтрация IP-адресов для SNMP; Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System); Функция Change of Authorization (CoA); Сервер SSH, сервер Telnet; Клиент SSH, клиент Telnet; Удаленный запуск команд посредством SSH; Поддержка SSL; Поддержка макрокоманд; Журналирование вводимых команд; Системный журнал; DHCP Relay (Option 82); DHCP Option 12; DHCPv6 Relay, DHCPv6 LDRA (Option 18,37); Сервер DHCP; Добавление тега PPPoE Circuit-ID; Команды отладки; Механизм ограничения трафика в сторону CPU; Шифрование пароля; Восстановление пароля; Ping (поддержка IPv4/IPv6); Сервер DNS (Resolver)

Особенности физического исполнения

Рабочая температура окружающей среды от -10 до +45° С; Температура хранения от -50 до +70° С; Рабочая влажность не более 80%; Масса 3,25 кг

Поддержка ERPS (G.8032v2)

Да

Поддержка IPv6

Функциональность IPv6 Host; Совместное использование IPv4, IPv6

Поддержка MLAG (Multi-Switch Link Aggregation Group)

Да

Поддержка Q-in-Q

Да

Поддержка Selective Q-in-Q

Да

Поддержка VLAN

Поддержка Voice VLAN; Поддержка 802.1Q; Поддержка Q-in-Q; Поддержка Selective Q-in-Q; Поддержка GVRP

Поддержка сверхдлинных кадров (Jumbo frames)

Да

Поддержка стекирования

Да

Сервисные функции

Виртуальное тестирование кабеля (VCT); Диагностика оптического трансивера; Green Ethernet

Стандарты MIB/IETF

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure; RFC 1212 Concise MIB Definitions; RFC 1213 MIB II; RFC 1215 MIB Traps Convention; RFC 1493, 4188 Bridge MIB; RFC 1157, 2571-2576 SNMP MIB; RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB; RFC 1271,1757, 2819 RMON MIB; RFC 2465 IPv6 MIB; RFC 2466 ICMPv6 MIB; RFC 2737 Entity MIB; RFC 4293 IPv6 SNMP Mgmt Interface MIB; Private MIB; RFC 3289 DIFFSERV MIB; RFC 2021 RMONv2 MIB; RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB; RFC 2668 802.3 MAU MIB; RFC 2674, 4363 802.1p MIB; RFC 2233, 2863 IF MIB; RFC 2618 RADIUS Authentication Client MIB; RFC 4022 MIB для TCP; RFC 4113 MIB для UDP; RFC 2620 RADIUS Accounting Client MIB; RFC 2925 Ping & Traceroute MIB; RFC 768 UDP; RFC 791 IP; RFC 792 ICMPv4; RFC 2463, 4443 ICMPv6; RFC 4884 Extended ICMP для поддержки сообщений Multi-Part; RFC 793 TCP; RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6; RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP); RFC 2571, RFC2572, RFC2573, RFC2574 SNMP; RFC 826 ARP; RFC 854 Telnet; МЭК 61850

Уровень коммутатора

L3

Функции L2

Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d); Поддержка RSTP (Rapid Spaning Tree Protocol, IEEE 802.1w); Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s); Поддержка STP Multiprocess; Поддержка PVSTP+; Поддержка RPVSTP+; Поддержка Spanning Tree Fast Link option; Поддержка STP Root Guard; Поддержка STP Loop Guard; Поддержка BPDU Filtering; Поддержка STP BPDU Guard; Поддержка Loopback Detection (LBD) на основе VLAN; Поддержка ERPS (G.8032v2); Поддержка Flex-link; Поддержка Private VLAN, Private VLAN Trunk; Поддержка Layer 2 Protocol Tunneling (L2PT)

Функции L2 Multicast

Поддержка профилей Multicast; Поддержка статических Mullticast-групп; Поддержка IGMP Snooping v1,2,3; Поддержка IGMP snooping Fast Leave на основе хоста/порта; Поддержка Pim-Snooping; Поддержка функции IGMP proxy-report; Поддержка авторизации IGMP через RADIUS; Поддержка MLD Snooping v1,2; Поддержка IGMP Querier; Поддержка MVR

Функции Link Aggregation

Создание групп LAG; Объединение каналов с использованием LACP; Поддержка LAG Balancing Algorithm; Поддержка Multi-Switch Link Aggregation Group (MLAG)

Функции при работе с МAC-адресами

Независимый режим обучения в каждой VLAN; Поддержка многоадресной рассылки (MAC Multicast Support); Регулируемое время хранения MAC-адресов; Статические записи MAC (Static MAC Entries); Логирование событий MAC Flapping
