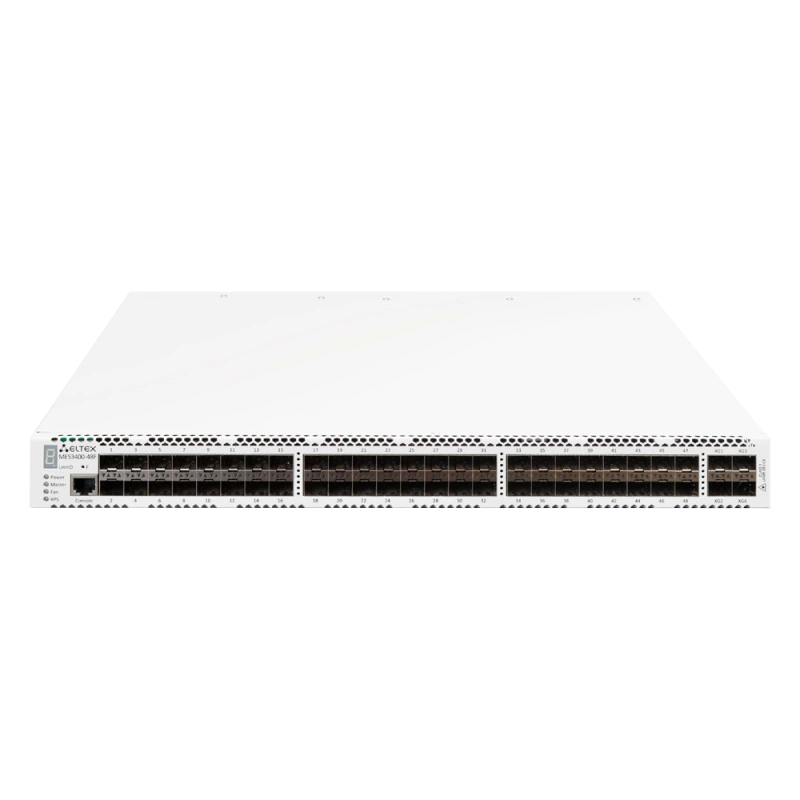

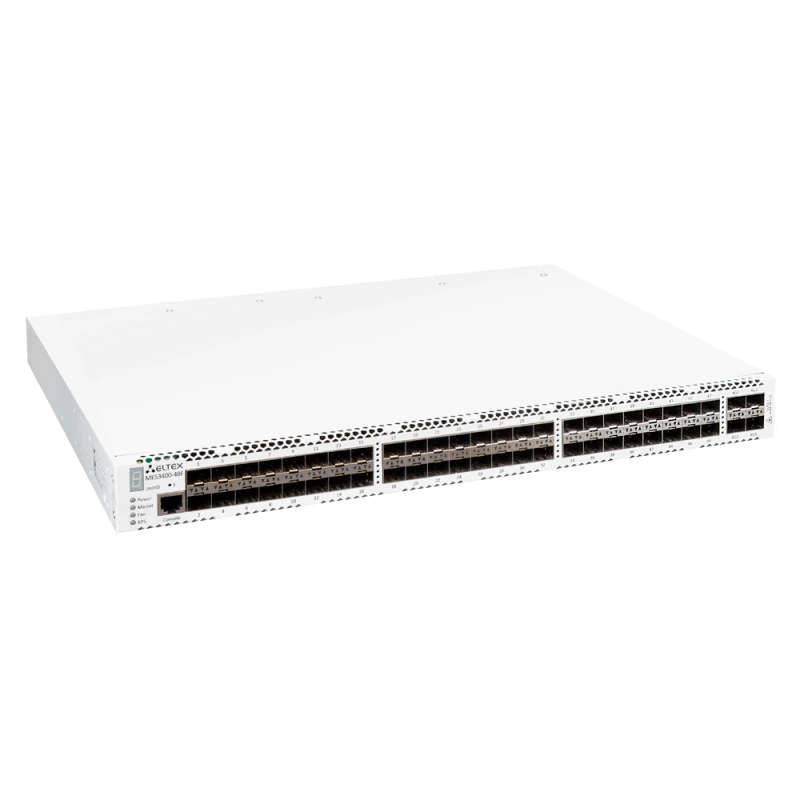

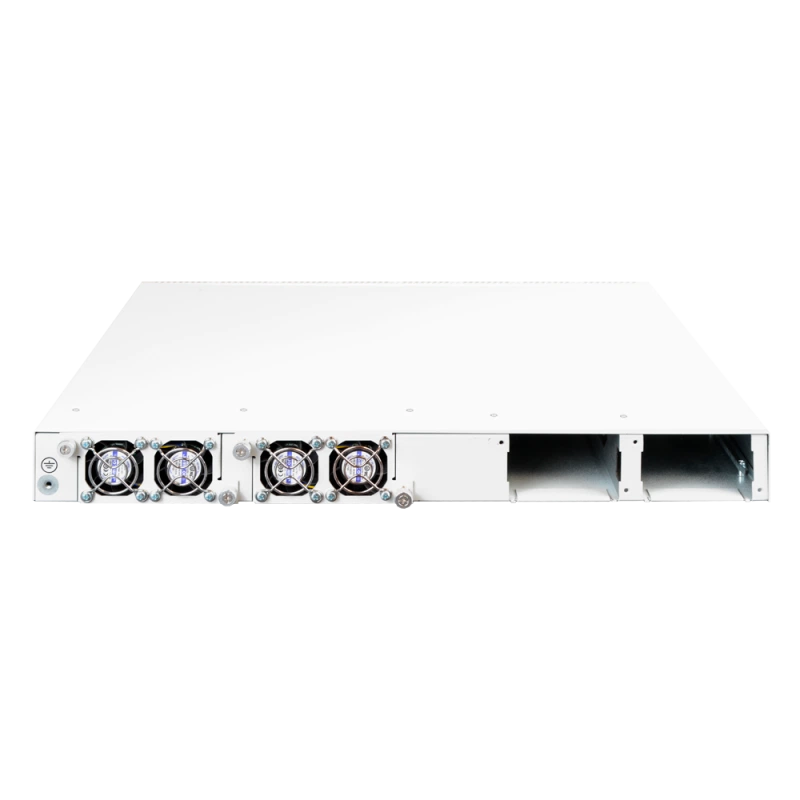

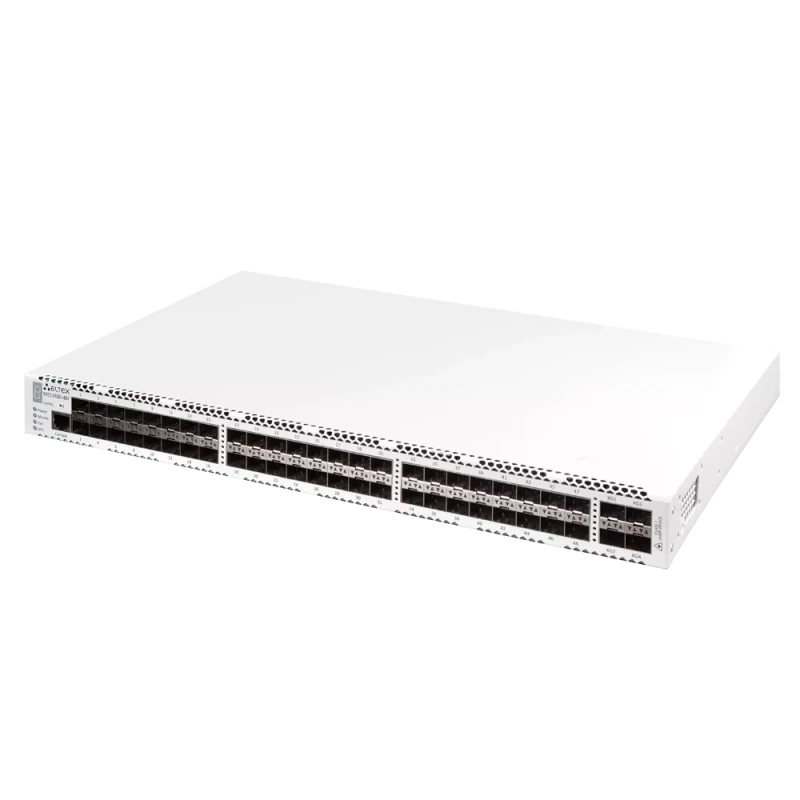

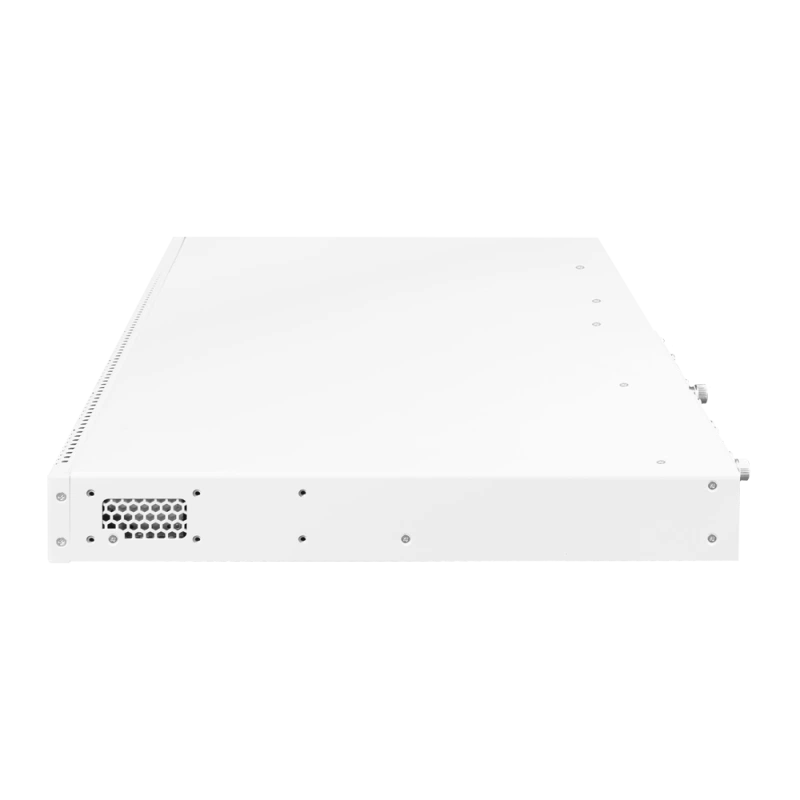

Коммутатор Eltex MES3400-48F

Безопасность и VPN

Технология EVPN/VXLAN

Нет

Функции обеспечения безопасности

DHCP Snooping; Опция 82 протокола DHCP; Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC- адреса; Проверка подлинности по портам на основе IEEE 802.1x; Guest VLAN; Система предотвращения DoS-атак; Сегментация трафика; Фильтрация DHCP-клиентов; Предотвращение атак BPDU; PPPoE Intermediate agent; IP Source Guard; Dynamic ARP Inspection; DHCPv6 Snooping; IPv6 Source Guard; Поддержка функции IPv6 ND Inspection; Поддержка функции IPv6 RA Guard

Габариты и масса

Габариты коммутатора (Ш х В х Г), мм

440 x 44 x 330

Максимальный размер ECMP-групп

Нет

Размер коробки ШхВхГ, мм

550 x 85 x 450

Интерфейсы и подключение

Количество L3 интерфейсов

20 VLAN, до 5 IPv4-адресов в каждом VLAN, до 512 IPv6 GUA суммарно для всех VLAN

Количество портов

48xSFP, 4xSFP+

Количество портов 1000BASE-X (SFP) / 10GBASE-R (SFP+)

4

Количество портов 100BASE-FX / 1000BASE-X (SFP)

48

Количество портов DOWNLINK

48

Количество портов UPLINK

4

Консольный порт

RS-232 (RJ-45)

Порт 10/100/1000BASE-T (OOB)

Нет

Порт 10/100/1000BASE-T (внутриполосное управление)

Нет

Порт OOB

Нет

Скорость DOWNLINK

1G

Скорость UPLINK

10G

Тип DOWNLINK

SFP

Тип UPLINK

SFP+

Функции интерфейсов

Защита от блокировки очереди (HOL); Поддержка Auto MDI/MDIX; Поддержка сверхдлинных кадров (Jumbo frames); Управление потоком (IEEE 802.3X); Зеркалирование портов (SPAN, RSPAN); Стекирование

Конструкция и монтаж

Направление обдува

FTB

Тип охлаждения

активное

Установка в стойку

1U

Маршрутизация

Функции L3

Поддержка статических маршрутов IPv4 и IPv6; Поддержка протоколов динамической маршрутизации RIPv1/2, OSPFv2/3; Поддержка протокола VRRP

Питание и энергопотребление

Максимальная потребляемая мощность, Вт

105

Питание

2 смен.БП

Питание, В

100-240 В AC, 36-72 В DC

Питание, ток

2 смен.БП

Разъем для АКБ

Нет

Тепловыделение, Вт

105

Технология PoE

Нет

Примечания и ограничения

Примечания к характеристикам

Набор функций соответствует версии ПО 10.4.5 .

Производительность и ресурсы

MAC-таблица

32 768

Количество ARP записей

1000

Количество VRF (включая VRF по умолчанию)

Нет

Количество VRRP-маршрутизаторов

32

Количество групп L2 Multicast (IGMP Snooping)

4094

Количество групп LAG (Link Aggregation Groups)

64, до 8 портов в одном LAG

Количество маршрутов L3 IPv4 Unicast

2048

Количество маршрутов L3 IPv6 Unicast

512

Количество правил ACL IPv4 / IPv6, максимальное (если правил MAC ACL = 0)

640 / 320

Количество правил ACL MAC, максимальное (если правил ACL IPv4 / IPv6 = 0)

765

Количество правил ACL в одном ACL

1

Количество правил ACL, общее (MAC + IPv4 / IPv6)

765

Количество правил SQinQ (ingress / egress)

2048 / 1024

Максимальный размер Jumbo-фрейма, байт

12 288

Объем буферной памяти

2 Мбайт

Объем оперативной памяти

1 Гбайт (DDR3)

Объем постоянной памяти

64 Мбайт (SPI Flash)

Основные функции качества обслуживания (QoS) и ограничения скорости

Ограничение скорости на портах (shaping); Ограничение скорости (policing) согласно sr-TCM и tr-TCM; Поддержка класса обслуживания IEEE 802.1p; Обработка очередей по алгоритмам Strict Priority (SP)/ Weighted Round Robin (WRR); Настройка приоритета IEEE 802.1p для VLAN управления; Классификация трафика на основании ACL; Назначение меток CoS/DSCP на основании ACL; Перемаркировка меток DSCP в CoS; Перемаркировка меток CoS в DSCP; Назначение VLAN на основании ACL

Производительность на пакетах длиной 64 байта (для односторонней передачи), MPPS

130.95

Пропускная способность, Гбит/с

176

Таблица VLAN

4094

Регистрация и сертификация

ОКПД2 КТРУ

26.30.11.122

Статус Минпромторг

Нет

Управление и мониторинг

OAM

IEEE 802.3ah, Ethernet OAM; IEEE 802.3ah Unidirectional Link Detection (UDLD) - протокол обнаружения однонаправленных линков

Синхронизация времени

Клиент SNTP (Simple Network Time Protocol)

Функции мониторинга

Статистика интерфейсов; Поддержка мониторинга загрузки CPU по задачам и очередям; Мониторинг загрузки оперативной памяти (RAM); Мониторинг температуры; Мониторинг TCAM

Условия эксплуатации

Рабочая влажность

не более 80 %

Рабочая температура окружающей среды

от -10 до +45 °С

Функции и управление

Аппаратная поддержка Dying Gasp

Нет

Качество обслуживания QoS, выходные очереди на порт

8

Количество устройств в стеке

8

Набор функций соответствует версии ПО

10.4.5

Основные функции управления

Загрузка и выгрузка конфигурационного файла по TFTP/SFTP; Автоматическое резервирование (backup) файла конфигурации по TFTP/SFTP; Протокол SNMP; Интерфейс командной строки (CLI); Web-интерфейс; Syslog; LLDP (IEEE 802.1ab) + LLDP MED; Возможность обработки трафика управления с двумя заголовками IEEE 802.1Q; Поддержка авторизации вводимых команд с помощью сервера TACACS+; Поддержка IPv4/IPv6 ACL для управления устройством; Управление доступом к коммутатору - уровни привилегий для пользователей; Блокировка интерфейса управления; Локальная аутентификация; Фильтрация IP-адресов для SNMP; Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System); Сервер и клиент Telnet; Сервер и клиент SSH; Поддержка макрокоманд; Журналирование вводимых команд по протоколу TACACS+; Автоматическая настройка DHCP; DHCP Relay (поддержка IРv4); DHCP Relay Option 82; Сервер DHCP; Добавление тега PPPoE Circuit-ID; Flash File System; Команды отладки; Механизм ограничения трафика в сторону CPU; Шифрование пароля; Ping (поддержка IPv4/IPv6); Traceroute; Поддержка статических маршрутов IPv4 и IPv6; Поддержка нескольких версий файлов конфигурации

Поддержка ERPS (G.8032v2)

Да

Поддержка IPv6

Функциональность IPv6 Host; Совместное использование IPv4, IРv6

Поддержка MLAG (Multi-Switch Link Aggregation Group)

Нет

Поддержка Q-in-Q

Да

Поддержка Selective Q-in-Q

Да

Поддержка VLAN

Поддержка Voice VLAN; Поддержка IEEE 802.1Q; Поддержка Q-in-Q; Поддержка Selective Q-in-Q; Поддержка GVRP; Поддержка MAC-based VLAN; Поддержка Protocol-based VLAN

Поддержка сверхдлинных кадров (Jumbo frames)

Да

Поддержка стекирования

Да

Сервисные функции

Виртуальное тестирование кабеля (VCT); Диагностика оптического трансивера

Списки управления доступом ACL

L2-L3-L4 ACL (Access Control List); IPv6 ACL; ACL на основе: Порта коммутатора Приоритета IEEE 802.1p VLAN ID EtherType DSCP Типа IP-протокола Номера порта TCP/UDP Содержимого пакета, определяемого пользователем (User Defined Bytes)

Стандарты MIB/IETF

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure; RFC 1212 Concise MIB Definitions; RFC 1213 MIB II; RFC 1215 MIB Traps Convention; RFC 1493, 4188 Bridge MIB; RFC 1157, 2571-2576 SNMP MIB; RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB; RFC 2465 IPv6 MIB; RFC 2737 Entity MIB; RFC 4293 IPv6 SNMP Mgmt Interface MIB; Private MIB; RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB; RFC 2668 802.3 MAU MIB; RFC 2674, 4363 802.1p MIB; RFC 2233, 2863 IF MIB; RFC 2618 RADIUS Authentication Client MIB; RFC 4022 MIB для TCP; RFC 4113 MIB для UDP; RFC 3289 MIB для Diffserv; RFC 2620 RADIUS Accounting Client MIB; RFC 768 UDP; RFC 791 IP; RFC 792 ICMPv4; RFC 2463, 4443 ICMPv6; RFC 793 TCP; RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IРv6; RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP); RFC 2571, RFC 2572, RFC 2573, RFC 2574 SNMP; RFC 826 ARP; RFC 854 Telnet; МЭК 61850

Уровень коммутатора

L3

Функции L2

Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d); Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w); Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s); Поддержка протокола Rapid-PVST+; Поддержка STP Root Guard; Поддержка STP Loop Guard; Поддержка STP BPDU Guard; Поддержка BPDU Filtering; Поддержка Spanning Tree Fast Link option; Поддержка Loopback Detection (LBD); Изоляция портов; Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast); Поддержка Layer 2 Protocol Tunneling (L2PT); Поддержка ERPS (G.8032v2)

Функции L2 Multicast

Поддержка профилей Multicast; Поддержка статических Multicast-групп; Поддержка IGMP Snooping v1,2,3; Поддержка IGMP Snooping fast-leave; Поддержка функций IGMP proxy-report; Поддержка авторизации IGMP через RADIUS; Поддержка IGMP Querier; Поддержка MVR

Функции L3 Multicast

IGMP proxy (RFC 4605); IGMP Proxy fast-leave

Функции Link Aggregation

Создание групп LAG; Объединение каналов с использованием LACP; Поддержка LAG Balancing Algorithm

Функции при работе с МAC-адресами

Независимый режим обучения в каждой VLAN; Поддержка многоадресной рассылки (MAC Multicast Support); Регулируемое время хранения MAC-адресов; Статические записи MAC (Static MAC Entries); Отслеживание событий MAC change на портах; Логирование событий MAC Flapping
