Промышленный коммутатор Eltex MES3510DS-24F

Безопасность и VPN

Технология EVPN/VXLAN

Нет

Функции обеспечения безопасности

Защита от несанкционированных DHCP-серверов (DHCP Snooping); Опция 82 протокола DHCP; IP Source Guard; Dynamic ARP Inspection; First Hop Security; Поддержка sFlow; Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса; Проверка подлинности по портам на основе 802.1x; Guest VLAN; Система предотвращения DoS-атак; Сегментация трафика; Фильтрация DHCP-клиентов; Предотвращение атак BPDU; Фильтрация NetBIOS/NetBEUI

Габариты и масса

Вес брутто, кг

1.71

Габариты коммутатора (Ш х В х Г), мм

430 x 44 x 305

Максимальный размер ECMP-групп

761

Размер коробки ШхВхГ, мм

240 x 145 x 170

Интерфейсы и подключение

Количество L3 интерфейсов

2050

Количество портов

16x1G SFP, 8x1G Комбо, 4x10G SFP+, OOB

Количество портов 100BASE-FX / 1000BASE-X (SFP)

16

Количество портов 10GBASE-R (SFP+)

4

Количество портов DOWNLINK

24

Количество портов UPLINK

4

Количество портов КОМБО 10/100/1000BASE-T/100BASE-FX/1000BASE-X

8

Консольный порт

RS-232 (RJ-45)

Порт 10/100/1000BASE-T (OOB)

1

Скорость DOWNLINK

1G

Скорость UPLINK

10G

Тип DOWNLINK

комбо, SFP

Тип UPLINK

SFP+

Функции интерфейсов

Защита от блокировки очереди (HOL); Поддержка обратного давления (Back Pressure); Поддержка Auto MDI/MDIX; Поддержка сверхдлинных кадров (Jumbo Frames); Управление потоком (IEEE 802.3X); Зеркалирование портов (SPAN, RSPAN); Стекирование

Конструкция и монтаж

Корпус

металлический

Направление обдува

пассивное

Тип охлаждения

пассивное

Установка в стойку

1U

Маршрутизация

Функции L3

Статические IP-маршруты; Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP [1] (IPv4 Unicast, IPv4 Multicast); Поддержка протокола BFD (для BGP, OSPF, IS-IS); Address Resolution Protocol (ARP); Поддержка Proxy ARP; Policy-Based Routing (IPv4); Поддержка протокола VRRP; Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP; Балансировка нагрузки ECMP; Поддержка функции IP Unnumbered; Поддержка протокола GRE; Поддержка технологии VRF lite

Назначение и исполнение

Промышленный

Да

Питание и энергопотребление

Максимальная потребляемая мощность, Вт

39

Питание

2 смен.БП

Питание, В

100-240 В AC, 120-370 В DC, 36-72 В DC

Питание, ток

2 смен.БП

Разъем для АКБ

Нет

Тепловыделение, Вт

39

Технология PoE

Нет

Примечания и ограничения

Примечания к характеристикам

[1] Поддержка протокола BGP предоставляется по лицензии.; [2] Реализация функции в следующих версиях ПО.

Производительность и ресурсы

MAC-таблица

16 384

Количество ARP записей

8123

Количество VRF (включая VRF по умолчанию)

16

Количество VRRP-маршрутизаторов

15

Количество групп L2 Multicast (IGMP Snooping)

4092

Количество групп LAG (Link Aggregation Groups)

123, до 8 портов в одном LAG

Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)

1523

Количество маршрутов L3 IPv4 Unicast

13 278

Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)

1523

Количество маршрутов L3 IPv6 Unicast

3318

Количество правил ACL IPv4 / IPv6, максимальное (если правил MAC ACL = 0)

3545 / 1772

Количество правил ACL MAC, максимальное (если правил ACL IPv4 / IPv6 = 0)

3545

Количество правил SQinQ (ingress / egress)

1320 / 1320

Максимальный размер Jumbo-фрейма, байт

10 240

Объем буферной памяти

3 Мбайт

Объем оперативной памяти

2 Гбайт (DDR4)

Объем постоянной памяти

512 Мбайт (RAW NAND)

Производительность на пакетах длиной 64 байта (для односторонней передачи), MPPS

95.23

Пропускная способность, Гбит/с

128

Таблица VLAN

4094

Регистрация и сертификация

ОКПД2 КТРУ

26.30.11.122

Сертификат транспортной безопасности (ТСОТБ)

Нет

Статус Минпромторг

Нет

Управление и мониторинг

OAM

802.3ah Ethernet Link OAM; 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)

Синхронизация времени

Клиент SNTP (Simple Network Time Protocol); Клиент NTP (Network Time Protocol), cервер NTP, одноранговый узел NTP; Аппаратная поддержка PTP (IEEE 1588v2) в режимах 1/2-step для Transparent Clock (TC): [2] Поддержка профилей L3E2E (IEC 62439-3 Annex C), L2P2P (IEC 62439-3 Annex C), Power Profile (IEEE C37.238) Совместимость с протоколом резервирования PRP (IEC 62439-3) [2]

Функции мониторинга

Статистика интерфейсов; Удаленный мониторинг RMON; Поддержка IP SLA; Поддержка мониторинга загрузки CPU по задачам и по типу трафика; Мониторинг оперативной памяти (RAM); Мониторинг температуры; Мониторинг TCAM

Условия эксплуатации

Рабочая влажность

от 5 до 95%

Рабочая температура окружающей среды

от -40 до +70 °С

Степень защиты

IP30

Функции и управление

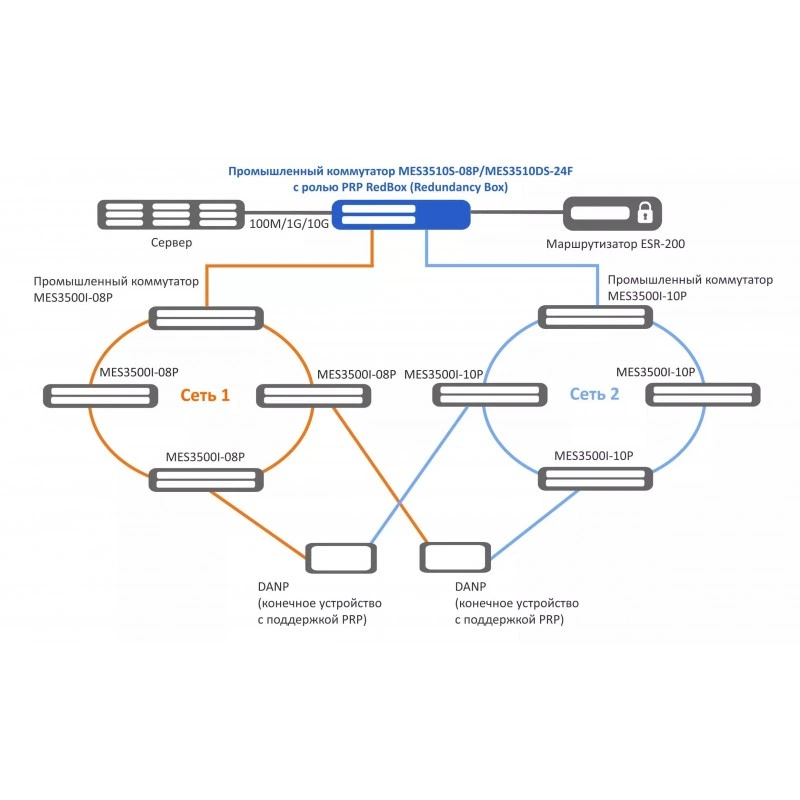

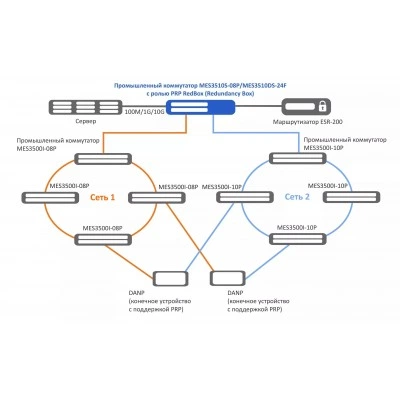

PRP (IEC 62439-3)

Да

PTP (IEEE 1588v2)

Да

Аппаратная поддержка Dying Gasp

Нет

Качество обслуживания QoS, выходные очереди на порт

8

Количество устройств в стеке

8

Основные функции качества обслуживания (QoS)

Статистика QoS; Ограничение скорости на портах (shaping, policing); Поддержка класса обслуживания 802.1p; Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast); Управление полосой пропускания; Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR); Три цвета маркировки; Назначение меток CoS/DSCP на основании ACL; Назначение меток VLAN на основании ACL; Настройка приоритетов 802.1p для VLAN управления; Перемаркировка DSCP to CoS, CoS to DSCP; Назначение меток 802.1p DSCP для протокола IGMP

Основные функции управления

Загрузка и выгрузка конфигурационного файла по TFTP/SCP/SFTP; Протокол SNMP; Интерфейс командной строки (CLI); Web-интерфейс; Syslog; Traceroute; LLDP (802.1ab) + LLDP MED; LLDP (IEEE 802.1ab); Поддержка авторизации вводимых команд с помощью сервера TACACS+; Управление доступом к коммутатору - уровни привилегий для пользователей; Блокировка интерфейса управления; Локальная аутентификация; Фильтрация IP-адресов для SNMP; Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System); Сервер SSH, сервер Telnet; Клиент SSH, клиент Telnet; Поддержка SSL; Поддержка макрокоманд; Журналирование вводимых команд; Системный журнал; Автоматическая настройка DHCP; DHCP Relay (Option 82); DHCP Option 12; Сервер DHCP; Команды отладки; Механизм ограничения трафика в сторону CPU; Шифрование пароля; Восстановление пароля; Ping (поддержка IPv4/IPv6)

Поддержка ERPS (G.8032v2)

Да

Поддержка IPv6

Функциональность IPv6 Host; Совместное использование IPv4, IPv6

Поддержка MLAG (Multi-Switch Link Aggregation Group)

Да

Поддержка Q-in-Q

Да

Поддержка Selective Q-in-Q

Да

Поддержка VLAN

Поддержка Voice VLAN; Поддержка 802.1Q; Поддержка Q-in-Q; Поддержка Selective Q-in-Q; Поддержка GVRP; Поддержка Subnet-based VLAN

Поддержка сверхдлинных кадров (Jumbo frames)

Да

Поддержка стекирования

Да

Сервисные функции

Виртуальное тестирование кабеля (VCT); Диагностика оптического трансивера; Green Ethernet

Списки управления доступом ACL

L2-L3-L4 ACL (Access Control List); Поддержка Time-Based ACL; IPv6 ACL; ACL на основе:; Порта коммутатора; Приоритета 802.1p; VLAN ID; EtherType; DSCP; Типа протокола; Номера порта TCP/UDP; Содержимого пакета, определяемого пользователем (User Defined Bytes)

Стандарты MIB/IETF

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure; RFC 1212 Concise MIB Definitions; RFC 1213 MIB II; RFC 1215 MIB Traps Convention; RFC 1493, 4188 Bridge MIB; RFC 1157, 2571-2576 SNMP MIB; RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB; RFC 1271, 1757, 2819 RMON MIB; RFC 2465 IPv6 MIB; RFC 2466 ICMPv6 MIB; RFC 2737 Entity MIB; RFC 4293 IPv6 SNMP Mgmt Interface MIB; Private MIB; RFC 3289 DIFFSERV MIB; RFC 2021 RMONv2 MIB; RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB; RFC 2668 802.3 MAU MIB; RFC 2674, 4363 802.1p MIB; RFC 2233, 2863 IF MIB; RFC 2618 RADIUS Authentication Client MIB; RFC 4022 MIB для TCP; RFC 4113 MIB для UDP; RFC 2620 RADIUS Accounting Client MIB; RFC 2925 Ping & Traceroute MIB; RFC 768 UDP; RFC 791 IP; RFC 792 ICMPv4; RFC 2463, 4443 ICMPv6; RFC 4884 Extended ICMP для поддержки сообщений Multi-Part; RFC 793 TCP; RFC 2474, 3260 определение поля DS в заголовке IPv4 и IPv6; RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP); RFC 2571, RFC2572, RFC2573, RFC2574 SNMP; RFC 826 ARP; RFC 854 Telnet; МЭК 61850

Уровень коммутатора

L3

Функции L2

Поддержка STP (Spanning Tree Protocol, IEEE 802.1d); Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w); Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE802.1s); Поддержка PVSTP+; Поддержка RPVSTP+; Поддержка Spanning Tree Fast Link option; Поддержка STP Root Guard; Поддержка BPDU Filtering; Поддержка STP BPDU Guard; Поддержка Loopback Detection; Поддержка ERPS (G.8032v2); Поддержка Flex-link; Поддержка Private VLAN; Поддержка Layer 2 Protocol Tunneling (L2PT); Поддержка PRP (IEC 62439-3) [2]

Функции L2 Multicast

Поддержка профилей Multicast; Поддержка статических Mullticast-групп; Поддержка IGMP Snooping v1.2,3; Поддержка IGMP snooping Fast Leave на основе хоста/порта; Поддержка Pim-Snooping; Поддержка функции IGMP proxy-report; Поддержка авторизации IGMP через RADIUS; Поддержка MLD Snooping v1.2; Поддержка IGMP Querier; Поддержка MVR

Функции Link Aggregation

Создание групп LAG; Объединение каналов с использованием LACP; Поддержка LAG Balancing Algorithm; Поддержка Multi-Switch Link Aggregation Group (MLAG)

Функции при работе с МAC-адресами

Независимый режим обучения в каждой VLAN; Поддержка многоадресной рассылки (MAC Multicast Support); Регулируемое время хранения MAC-адресов; Статические записи MAC (Static MAC Entries); Логирование событий MAC Flapping
