Артикул: MES5324
Коммутатор Eltex MES5324
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Описание коммутатора
MES5324 - это высокопроизводительный 28-ми портовый 10Gbit L3 коммутатор уровня агрегации/ядра. Обладает широким L2/L3 функционалом и высокой пропускной способностью (800 Гбит/сек) с неблокируемой коммутационной матрицей. Может использоваться в качестве центрального коммутационного узла крупной сети или ToR. Для подключения доступно 24x10GBASE-R(SFP+)/1000BASE-X (SFP) и 4x40GBASE-SR4/LR4 (QSFP+).
MES5324 коммутатор агрегации с функционалом L3
Ключевые особенности
- Пропускная способность 800 Гбит/с
- Неблокируемая коммутационная матрица
- 24 порта 10G, 4 порта 40G
- Коммутатор уровня L3
- Стекирование до 8 устройств
- Резервирование источников питания
- Дублированная система вентиляции
- Front-to-Back вентиляция

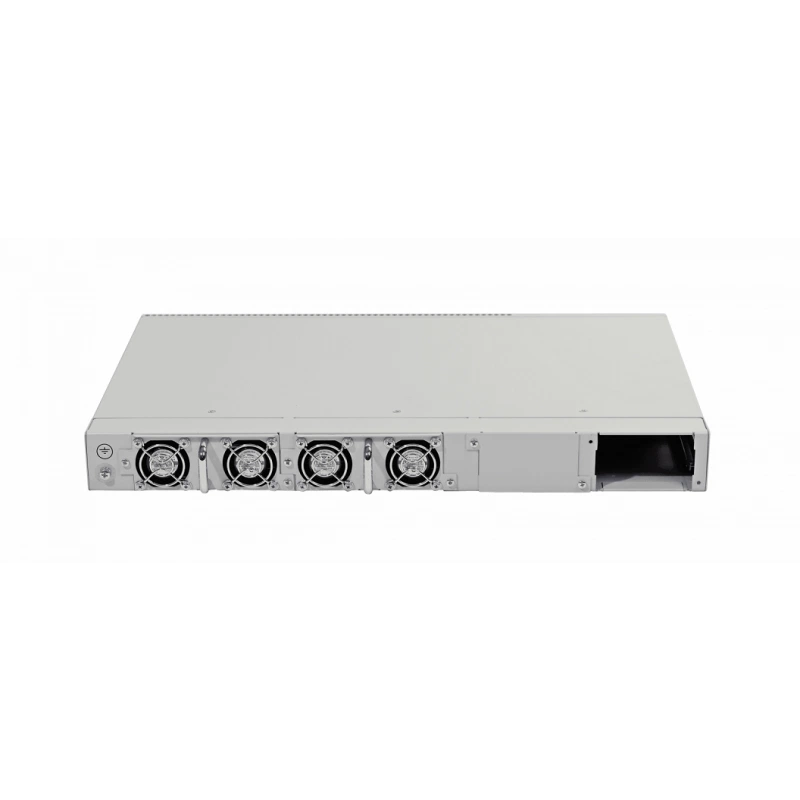

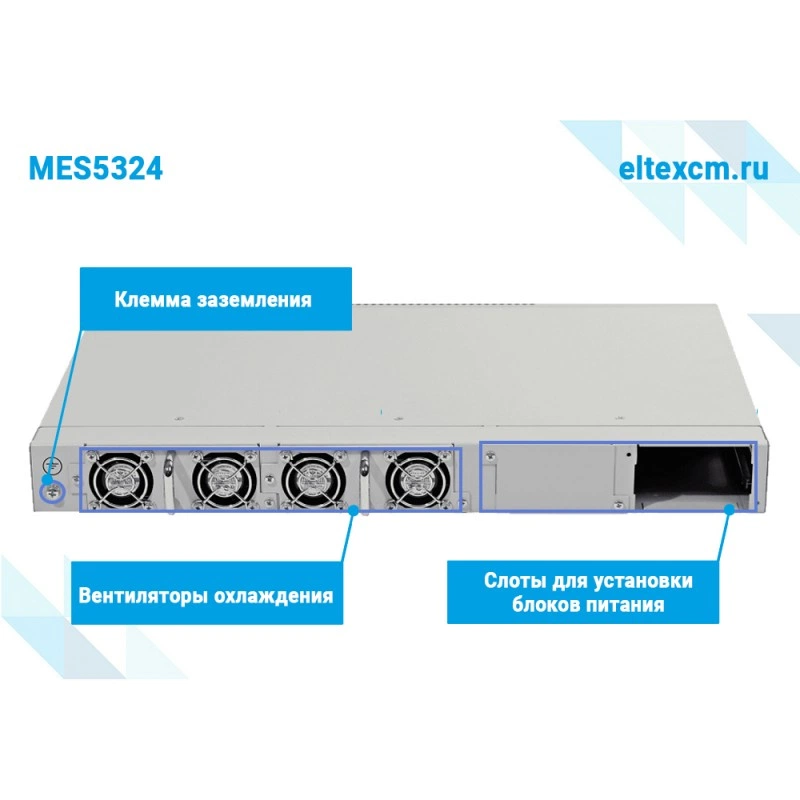

Резервирование модулей питания
Коммутатор MES5324 имеет два слота для установки модулей питания. На выбор доступны модули 48V DC или 220V AC. Часто операторы связи устанавливают оба типа модуля для надежного резервирования электропитания. Возможна горячая замена модулей питания
Функционал
Функционал MES5324 значительно расширен. В части L3 поддерживается VRRP, динамическая маршрутизация RIP, OSPF. Разработчики Элтекс вносят корректировки в roadmap исходя из пожеланий операторов связи. В результате сегодня MES5324 получает самые положительные отзывы.
Отчет о тестировании сетевого оборудования производства
Тестирование проводилось с целью оценки возможности использования оборудования ООО «Предприятие «Элтекс» MES5324 в качестве коммутатора уровня агрегации.
Сетевое оборудование ОАО «Предприятие «Элтекс» взятое на тест.
|
Устройство |
Модель |
Роль в сети |
|
Коммутатор 24 порта 10G, 4 порта 40G |
Параметры и подключение
|
Коммутатор уровня агрегации |
Общие сведения модели
MES5324: (данные получены с официального сайта производителя):
Компания основана в 1992 году и имеет более 20 лет опыта разработки и производства оборудования.
Все оборудование, которое производится предприятием, разработано исключительно специалистами компании.
На предприятии осуществляется полный цикл разработки, включая разработку схем, дизайна плат, написание программного обеспечения и производство опытных образцов оборудования1
На тестирование была предоставлена топовая версия линейки MES.
Коммутаторы MES5324 - это высокопроизводительные устройства
Параметры и подключение
- Подключение: оснащенные интерфейсами 10GBASE-X
- Подключение: 40GBASE-X и предназначенные для использования в операторских сетях в качестве устройств агрегации и в центрах обработки данных (ЦОД) (в качестве Top-of-Rack или End-of-Row коммутаторов).
Порты устройства поддерживают работу на скоростях 10 Гбит/с (SFP+), 40 Гбит/с (QSFP) или 1 Гбит/с (SFP), что обеспечивает гибкость в использовании и возможность постепенного перехода на более высокие скорости передачи данных. Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальных нагрузках, сохраняя при этом минимальные и предсказуемые задержки на всех типах трафика.
Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.
Дублированные вентиляторы и источники питания постоянного или переменного тока в сочетании с развитой системой мониторинга аппаратной части устройства позволяют получить высокие показатели надежности. Устройства имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойность функционирования сети оператора.
Коммутатор выполнен в металлическом корпусе форм-фактора 19”/1U. Благодаря высокой скорости и неблокируемой коммутации (800 Гбит/сек), коммутаторы MES5324 обеспечивают максимальную производительность передачи данных и хорошо подходят для модернизации существующей сети к 10 гигабитным скоростям или построения новой.
Управляемый коммутатор MES5324 позволяет реализовать расширенные сервисы в локальных сетях крупных и средних предприятий, в сетях филиалов. Данная модель поддерживает стекирование в составе базовой комплектации, позволяя создавать легко управляемые структуры из восьми и менее устройств. Управление коммутатором осуществляется через любой интерфейс командной строки, SNMP или web-браузер.
Восходящие интерфейсы представлены 4 портами 40G (QSFP+), используемыми для стекирования и передачи агрегированного трафика.
В процессе тестирования решались следующие задачи:
Проверка возможности настройки и управлением устройством через CLI проверка функционирования технологий коммутации в ЛВС, проверка функционирования в ЛВС; проверка работоспособности в реальных условиях, с реальной нагрузкой посредством переключения на него шлюзов сегментов сетей с одного из существующего коммутатора ядра (cisco 4500) в здании управления ОАО «Генерирующая компания».
При распаковке и первичном осмотре коммутатора не выявлено ни каких нареканий. Монтаж прошел успешно, без сложностей.
Настройка устройства возможна как непосредственно через console (serial), так и удаленно (telnet, ssh).
Оборудование настраивалось в качестве коммутатора уровня ядра для использования в реальных условиях.
Первым делом было произведено обновление ПО коммутатора до последней версии. Прошивка была скачана с сайта производителя. Обновление ПО устройства прошло успешно, без каких-либо проблем.
Принцип конфигурирования устройства, в том числе и синтаксис команд, максимально похож на принцип конфигурирования оборудования Cisco аналогичного уровня.
Коммутатор был подключен к Cisco 4500, который выполняет функции коммутатора ядра. Совместимость работы в составе группы коммутаторов Cisco подтверждена, никаких проблем по совместимости не обнаружено.
Тест работоспособности в реальных условиях прошел успешно. Жалоб от пользователей о проблемах в работе сети и т.п. не поступало.
Сравнительные характеристики оборудования MES5324 и оборудования Cisco4500.
MES5324 |
WS-C4500X |
|
|
Пропускная способность |
800Гбит/с |
800 Гбит/с |
|
RAM |
4GB |
4GB |
На основании результатов тестирования, можно сделать вывод о соответствии оборудования ООО «Предприятие «Элтекс» MES5324 заявленному функционалу, необходимому для построения корпоративных LAN сетей и использовать его в качестве коммутатора агрегации.
Нет статистики по «отказам». Неизвестно на сколько надежны данные устройства.
На сайте производителя присутствует документация по настройке сетевого оборудования и база знаний.
Поддержка пользователей активна и дружелюбна. На web ресурсе производителя имеется база знаний, которая позволяет получать последней версии ПО и различного рода инструкций по настройке и апгрейду устройств.
Низкая стоимость оборудования (относительно аналогов).
Основные характеристики
- Портов OOB: 1
- MAC-таблица: 64K
- Питание: 100-240 В AC, 50-60 Гц; 36-72 В DC
- Количество портов DOWNLINK: 24
- Тип DOWNLINK: SFP+
- Скорость DOWNLINK: 10G
Комплектация
- Шнур питания 220В
- Комплект крепления в 19"стойку
- Руководство по эксплуатации (по запросу поставляется на CD-диске)
- Сертификат
- Паспорт
Технические характеристики MES5324
Безопасность и VPN
- ACL (Списки управления доступом)
- L2-L3-L4 ACL (Access Control List); Поддержка Time-Based ACL; IPv6 ACL; ACL на основе: Порта коммутатора Приоритета 802.1p VLAN ID EtherType DSCP Типа протокола Номера порта TCP/UDP Содержимого пакета, определяемого пользователем (User Defined Bytes)
- Функции обеспечения безопасности
- Защита от несанкционированных DHCP-серверов (DHCP Snooping); Опция 82 протокола DHCP; IP Source Guard; Dynamic ARP Inspection; First Hop Security; Поддержка sFlow; Проверка подлинности на основе MAC-адреса, ограничение количества MAC адресов, статические MAC-адреса; Проверка подлинности по портам на основе 802.1x; Guest VLAN; Система предотвращения DoS-атак; Сегментация трафика; Фильтрация DHCP-клиентов; Предотвращение атак BPDU; Фильтрация NetBIOS/NetBEUI; PPPoE Intermediate Agent
Габариты и масса
- Вес брутто, кг
- 4.72
- Габариты коммутатора (Ш х В х Г), мм
- 430 × 44 × 298
- Максимальный размер ECMP-групп
- 64
- Масса
- 3,95 кг
- Размер коробки ШхВхГ, мм
- 550 x 85 x 450
- Размеры (ШхВхГ)
- 430х44x298 мм
Интерфейсы и подключение

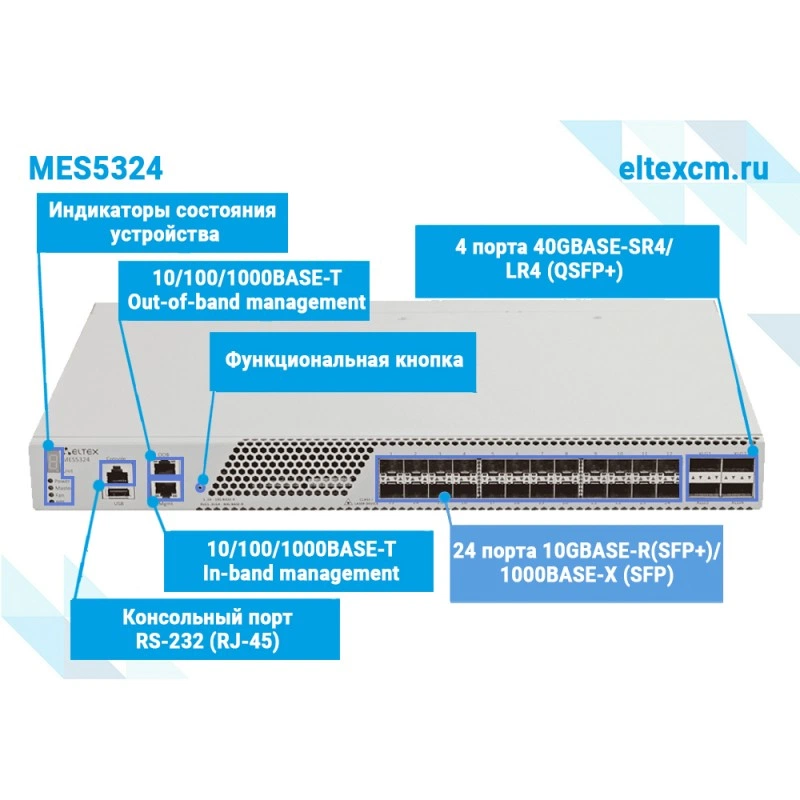

- Интерфейсы
- 24x10GBASE-R(SFP+)/1000BASE-X (SFP); 4x40GBASE-SR4/LR4 (QSFP+); 1x10/100/1000BASE-T (ООВ); 1х10/100/1000BASE-T (In-band management); 1xКонсольный порт RS-232 (RJ-45)
- Количество L3 интерфейсов
- 2048
- Количество портов
- 24xSFP+, 4xQSFP+, 1xOOB, 1xMGMT
- Количество портов 1000BASE-X (SFP) / 10GBASE-R (SFP+)
- 24
- Количество портов 40GBASE-SR4/LR4 (QSFP+)
- 4
- Количество портов DOWNLINK
- 24
- Количество портов UPLINK
- 4
- Консольный порт
- RS-232 (RJ-45)
- Порт 10/100/1000BASE-T (OOB)
- 1
- Порт 10/100/1000BASE-T (внутриполосное управление)
- 1
- Портов OOB
- 1
- Скорость DOWNLINK
- 10G
- Скорость UPLINK
- 40G
- Тип DOWNLINK
- SFP+
- Тип UPLINK
- QSFP+
- Функции интерфейсов
- Защита от блокировки очереди (HOL); Поддержка обратного давления (Back Pressure); Поддержка Auto MDI/MDIX; Поддержка сверхдлинных кадров (Jumbo Frames); Управление потоком (IEEE 802.3X); Зеркалирование портов (SPAN, RSPAN); Стекирование
Конструкция и монтаж
- Исполнение
- 19", 1U
- Охлаждение
- Front-to-Back, 4 вентилятора
- Тип охлаждения
- Активное
- Установка в стойку
- 1U
Маршрутизация
- Функции L3
- Статические IP-маршруты; Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP [4] (IPv4 Unicast, IPv4 Multicast, IPv6 Unicast); Поддержка протокола BFD (для BGP, OSPF); Address Resolution Protocol (ARP); Поддержка Proxy ARP; Поддержка маршрутизации на основе политик - Policy-Based Routing (IPv4); Поддержка протокола VRRP; Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP; Балансировка нагрузки ECMP; Поддержка функции IP Unnumbered; Поддержка протокола GRE; Поддержка VRF Lite
Назначение и исполнение
- Промышленный
- Нет
Питание и энергопотребление
- Бюджет PoE, Вт
- Нет
- Варианты питания
- один источник питания постоянного или переменного тока; два источника питания постоянного или переменного тока, с возможностью горячей замены
- Максимальная потребляемая мощность
- 107 Вт
- Максимальная потребляемая мощность, Вт
- 107
- Питание
- 100-240 В AC, 50-60 Гц; 36-72 В DC
- Питание, В
- 100–240 В / 36–72 В
- Питание, ток
- 2 смен.БП
- Поддерживаемые стандарты PoE
- Нет
- Тепловыделение
- 107 Вт
- Тепловыделение, Вт
- 107
- Технология PoE
- Нет
Примечания и ограничения
- Примечания к характеристикам
- [1] Значение указано для односторонней передачи [2] Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации; [3] Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы; [4] Поддержка протокола BGP предоставляется по лицензии
Производительность и ресурсы
- MAC-таблица
- 64K
- Количество ARP записей
- 7748
- Количество VRF (включая VRF по умолчанию)
- 16
- Количество VRRP-маршрутизаторов
- 255
- Количество групп L2 Multicast (IGMP Snooping)
- 4091
- Количество групп LAG (Link Aggregation Groups)
- 48, до 8 портов в одном LAG
- Количество маршрутов L3 IPv4 Unicast
- 7744
- Количество маршрутов L3 IPv6 Unicast
- 1942
- Количество правил ACL IPv4 / IPv6, максимальное (если правил MAC ACL = 0)
- 1982
- Количество правил ACL MAC, максимальное (если правил ACL IPv4 / IPv6 = 0)
- 1982
- Количество правил ACL в одном ACL
- 256
- Количество правил ACL, общее (MAC + IPv4 / IPv6)
- 1982
- Количество правил SQinQ (ingress / egress)
- 1982
- Максимальный размер Jumbo-фрейма, байт
- 10 240
- Объем буферной памяти
- 4 Мбайт
- Объем оперативной памяти
- 4 Гбайт (DDR3)
- Объем постоянной памяти
- 2 Гбайт (NAND
- Производительность
- Пропускная способность - 800 Гбит/с; Производительность на пакетах длиной 64 байта [1] - 512,8 MPPS; Объем буферной памяти - 4 Мбайт; Объем ОЗУ (DDR3) - 4 Гбайт; Объем ПЗУ (NAND) - 2 Гбайт; Таблица MAC-адресов - 65536; Количество ARP-записей [2] - 7748; Таблица VLAN - 4094; Количество L2 Multicast-групп - 4091; Количество правил SQinQ - 1982 (ingress/egress); Количество правил ACL - 1982; Количество маршрутов L3 IPv4 Unicast [3] - 7744; Количество маршрутов L3 IPv6 Unicast [3] - 1942; Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM) [3] - 3876; Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM) [3] - 1006; Количество VRRP-маршрутизаторов - 50; Максимальный размер ECMP- групп - 64; Количество VRF - 16 (включая VRF по умолчанию); Количество L3-интерфейсов - 2048; Link Aggregation Groups (LAG) - 48; Качество обслуживания QoS - 8 выходных очередей для каждого порта; Размер Jumbo-фреймов - Максимальный размер пакетов 10240 байт; Стекирование - 8 устройств
- Производительность на пакетах длиной 64 байта (для односторонней передачи), MPPS
- 512,8
- Пропускная способность, Гбит/с
- 800
- Таблица VLAN
- 4094
Регистрация и сертификация
- ОКПД2 КТРУ
- 26.30.11.122
- РРПП (ПП 719)
- 10801627
- Сертификат транспортной безопасности (ТСОТБ)
- Да
- Статус Минпромторг
- Да
Управление и мониторинг
- OAM
- 802.3ah Ethernet Link OAM; 802.1ag Connectivity Fault Management (CFM); 802.3ah Unidirectional Link Detection; (протокол обнаружения однонаправленных линков)
- Функции мониторинга
- Статистика интерфейсов; Удаленный мониторинг RMON/SMON; Поддержка IP SLA; Мониторинг загрузки CPU по задачам и по типу трафика; Мониторинг загрузки оперативной памяти (RAM); Мониторинг температуры; Мониторинг TCAM
Условия эксплуатации
- Рабочая влажность
- Не более 80%
- Рабочая температура окружающей среды
- От 0 до +45 °С
- Температура хранения
- от -50 до +70 [0] С
Функции и управление
- Аппаратная поддержка Dying Gasp
- Нет
- Качество обслуживания QoS, выходные очереди на порт
- 8
- Ключевые особенности
- Не поддерживает 100BASE-FX (100 Мбит/с модули SFP)
- Количество устройств в стеке
- 8
- Основные функции качества обслуживания (QoS)
- Статистика QoS; Ограничение скорости на портах (shaping, policing); Поддержка класса обслуживания 802.1p; Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast); Управление полосой пропускания; Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR); Три цвета маркировки; Назначение меток CoS/DSCP на основании ACL; Назначение меток VLAN на основании ACL; Настройка приоритетов 802.1p для VLAN управления; Перемаркировка DSCP to CoS, CoS to DSCP; Назначение меток 802.1р, DSCP для протокола IGMP
- Основные функции управления
- Загрузка и выгрузка конфигурационного файла по TFTP/SCP/ SFTP; Перенаправление вывода команд CLI в произвольный файл на ПЗУ; Протокол SNMP; SNTP (Simple Network Time Protocol); NTP (Network Time Protocol); Интерфейс командной строки (CLI); Web-интерфейс; Syslog; Traceroute; LLDP (802.1ab) + LLDP MED; Возможность обработки трафика управления с двумя заголовками 802.1Q; Поддержка авторизации вводимых команд с помощью сервера TACACS+; Управление доступом к коммутатору – уровни привилегий для пользователей; Блокировка интерфейса управления; Локальная аутентификация; Фильтрация IP-адресов для SNMP; Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System); Функция Change of Authorization (CoA); Сервер SSH, сервер Telnet; Клиент SSH, клиент Telnet; Удаленный запуск команд посредством SSH; Поддержка SSL; Поддержка макрокоманд; Журналирование вводимых команд; Системный журнал; Автоматическая настройка DHCP; DHCP Relay (Option 82); DHCP Option 12; DHCPv6 Relay, DHCPv6 LDRA (Option 18,37); Сервер DHCP; Добавление тега PPPoE Circuit-ID; Команды отладки; Механизм ограничения трафика в сторону CPU; Шифрование пароля; Восстановление пароля; Ping (поддержка IPv4/IPv6); Сервер DNS (Resolver)
- Поддержка ERPS (G.8032v2)
- Да
- Поддержка IPv6
- Функциональность IPv6 Host; Совместное использование IPv4, IPv6
- Поддержка MLAG (Multi-Switch Link Aggregation Group)
- Да
- Поддержка Q-in-Q
- Да
- Поддержка Selective Q-in-Q
- Да
- Поддержка VLAN
- Поддержка Voice VLAN; Поддержка 802.1Q; Поддержка Q-in-Q; Поддержка Selective Q-in-Q; Поддержка GVRP
- Поддержка сверхдлинных кадров (Jumbo frames)
- Да
- Поддержка стекирования
- Да
- Сервисные функции
- Виртуальное тестирование кабеля (VCT); Диагностика оптического трансивера; Green Ethernet
- Стандарты MIB/IETF
- RFC 1065, 1066, 1155, 1156, 2578 MIB Structure; RFC 1212 Concise MIB Definitions; RFC 1213 MIB II; RFC 1215 MIB Traps Convention; RFC 1493, 4188 Bridge MIB; RFC 1157, 2571-2576 SNMP MIB; RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB; RFC 1271,1757, 2819 RMON MIB; RFC 2465 IPv6 MIB; RFC 2466 ICMPv6 MIB; RFC 2737 Entity MIB; RFC 4293 IPv6 SNMP Mgmt Interface MIB; Private MIB; RFC 3289 DIFFSERV MIB; RFC 2021 RMONv2 MIB; RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB; RFC 2668 802.3 MAU MIB; RFC 2674, 4363 802.1p MIB; RFC 2233, 2863 IF MIB; RFC 2618 RADIUS Authentication Client MIB; RFC 4022 MIB для TCP; RFC 4113 MIB для UDP; RFC 2620 RADIUS Accounting Client MIB; RFC 2925 Ping & Traceroute MIB; RFC 768 UDP; RFC 791 IP; RFC 792 ICMPv4; RFC 2463, 4443 ICMPv6; RFC 4884 Extended ICMP для поддержки сообщений Multi-Part; RFC 793 TCP; RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6; RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP); RFC 2571, RFC2572, RFC2573, RFC2574 SNMP; RFC 826 ARP; RFC 854 Telnet; МЭК 61850
- Уровень коммутатора
- L3
- Функции L2
- Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d); Поддержка RSTP (Rapid Spaning Tree Protocol, IEEE 802.1w); Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s); Поддержка STP Multiprocess; Поддержка PVSTP+; Поддержка RPVSTP+; Поддержка Spanning Tree Fast Link option; Поддержка STP Root Guard; Поддержка STP Loop Guard; Поддержка BPDU Filtering; Поддержка STP BPDU Guard; Поддержка Loopback Detection (LBD) на основе VLAN; Поддержка ERPS (G.8032v2); Поддержка Flex-link; Поддержка Private VLAN, Private VLAN Trunk; Поддержка Layer 2 Protocol Tunneling (L2PT)
- Функции L2 Multicast
- Поддержка профилей Multicast; Поддержка статических Multicast-групп; Поддержка IGMP Snooping v1,2,3; Поддержка IGMP Snooping Fast Leave на основе хоста/порта; Поддержка Pim-Snooping; Поддержка функции IGMP proxy-report; Поддержка MLD Snooping v1,2; Поддержка IGMP Querier; Поддержка MVR
- Функции Link Aggregation
- Создание групп LAG; Объединение каналов с использованием LACP; Поддержка LAG Balancing Algorithm; Поддержка Multi-Switch Link Aggregation Group (MLAG)
- Функции при работе с MAC-адресами
- Независимый режим обучения в каждой VLAN; Поддержка многоадресной рассылки (MAC Multicast Support); Регулируемое время хранения MAC-адресов; Статические записи MAC (Static MAC Entries); Логирование событий MAC Flapping
