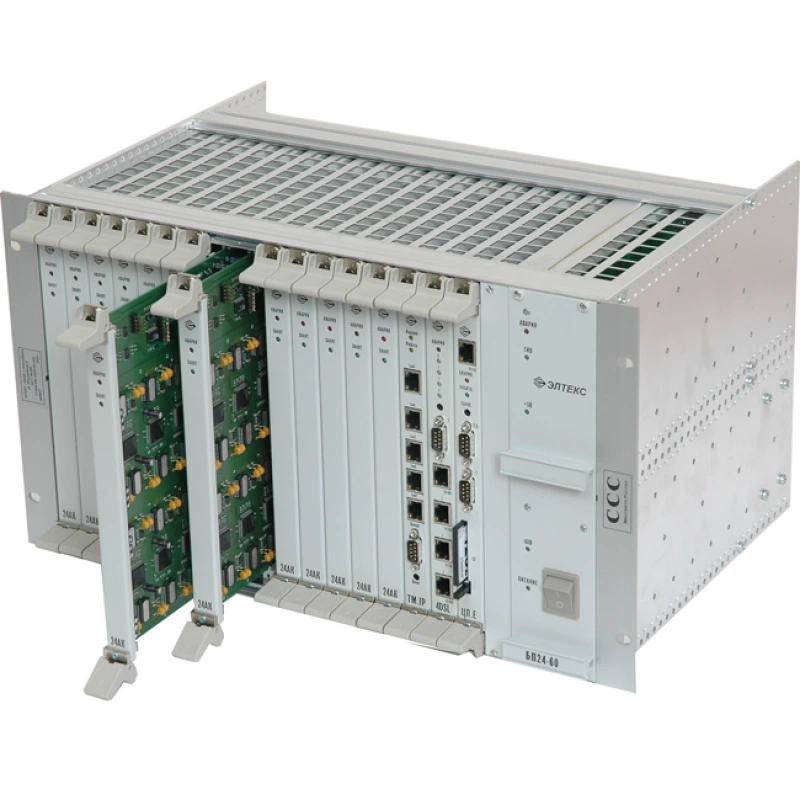

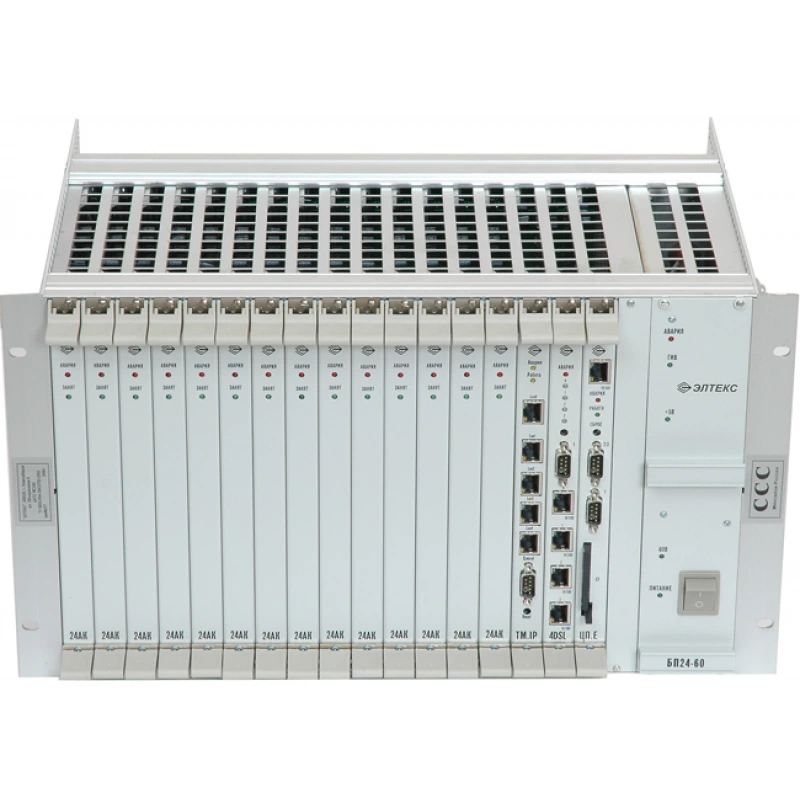

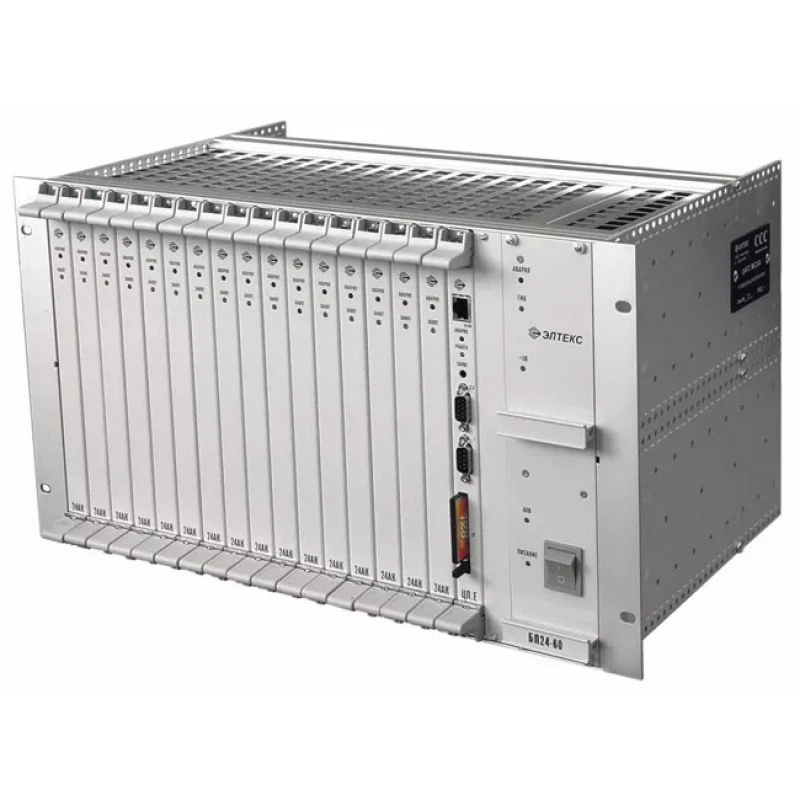

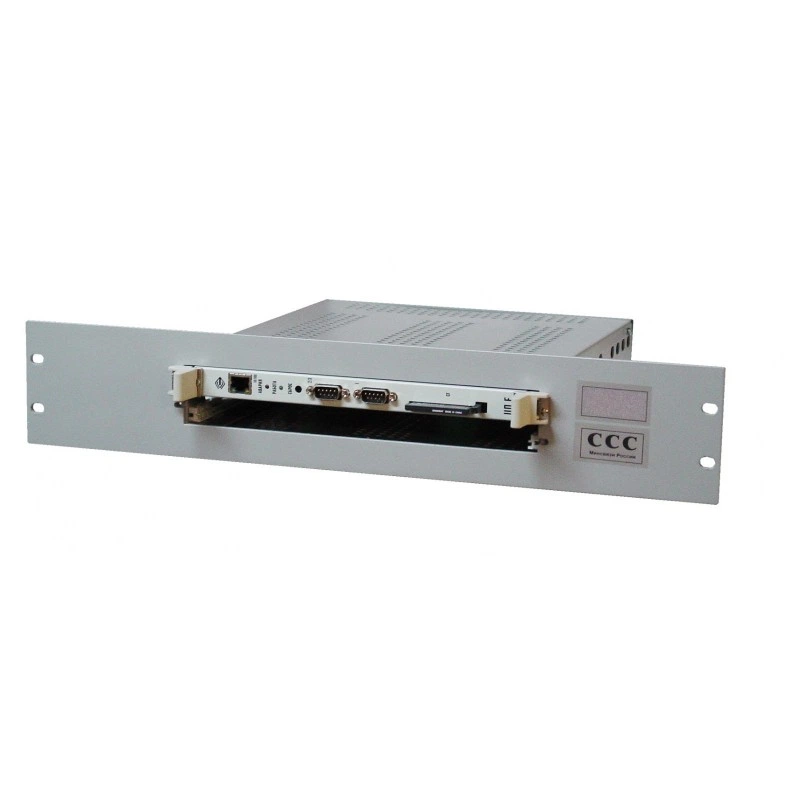

Цифровая АТС Eltex МС240

Интерфейсы и подключение

Интерфейсы

E1, VoIP, FXS, каналы ТЧ

Конструкция и монтаж

Архитектура

Блочно-модульная

Монтаж блока

19 дюймов, 6U

Назначение и исполнение

АТС может работать со следующими типами соединительных линий

цифровые соединительные линии со скоростью передачи 2048 кбит/с (ИКМ-30) с протоколами сигнализации типа 1ВСК, 2ВСК (набор декадный, челнок, пакет), PRI(EDSS) и ОКС №7, V5.2;; цифровые соединительные линии со скоростью передачи 1024 кбит/с (ИКМ-15);; аналоговые четырех/шестипроводные соединительные линии с любыми типами внутриполосной и внеполосной сигнализации (в том числе, ТДН, АДАСЭ, ССС);; аналоговые двухпроводные абонентские линии, для связи с районной АТС;; IP-сети по протоколам H.323, SIP/SIP-T.

АТС позволяет использовать следующие типы оконечных абонентских устройств

телефонные аппараты с импульсным или частотным набором номера;; устройства передачи данных (модем, факс);; удаленные абонентские устройства (по протоколам ТДН и АДАСЭ);; абонентские устройства с цифровым уплотнением;; таксофоны местной телефонной связи;; таксофоны междугородной связи;; универсальные таксофоны местной и междугородной связи;; телефоны с функцией CallerID;; абонентские VoIP-шлюзы;; IP-телефоны (при работе с gatekeeper или SIP-сервером).

Примечания и ограничения

Примечания к характеристикам

Максимальное сопротивление шлейфа аналоговой абонентской линии достигает 3 кОм.; В режиме «повышенная дальность» допускается шлейф до 6 кОм.; Станция обеспечивает работу на телефонных сетях с открытой нумерацией с индексом выхода и на сетях с закрытой нумерацией. Внутренняя номерная значность станции может гибко конфигурироваться и может достигать 8 знаков. ЦАТС МС240 поддерживает множественный план нумерации, позволяя создавать «виртуальные АТС» в пределах одной станции (услуга Centrex), гибко маршрутизировать транзитные соединения.; Возможна разработка и внедрение в ПО необходимых функций ДВО по согласованию с заказчиком.; Оконечные станции серии МС240 ориентированы на централизованное обслуживание, сохраняя при этом возможность подключения сервисного терминала в месте установки. Аппаратные и программные средства станции позволяют проводить диагностику ее работы и диагностику абонентских линий, в т.ч. измерение посторонних напряжений на линейных проводах, измерение величины сопротивления изоляции и емкости между проводами и между проводами и землей. Для дистанционного контроля параметров окружения станции в блок станции со стороны задней панели устанавливается сервисный модуль. Данный модуль программно доступен со стороны центрального процессора и позволяет выполнять следующие функции:; Программное обеспечение МС240 позволяет организовать эксплуатацию сети необслуживаемых оконечных станций из центра технической эксплуатации (ЦТЭ), при этом подключение к МС240 может происходить по каналам связи различных типов:; В станции МС240 реализована возможность выдачи телеметрической информации с оконечной станции в ЦТЭ. Источником информации может быть:; Входящий в состав программного обеспечения ЦТЭ менеджер автоматических операций дает возможность автоматизировать функции, выполняемые обслуживающим персоналом. ПО ЦТЭ функционирует на базе персонального компьютера (ПК) в среде ОС Windows 98/2000/XP.; Модули абонентских комплектов выполнены на основе интегрированного комплекта микросхем SLIC. Данный набор микросхем позволяет реализовать дополнительные возможности по сравнению со стандартной дискретной схемой абонентского комплекта. В частности это:; В станции МС240 реализована возможность выбора оптимального режима работы абонентского комплекта:; Функционал СОРМ закрыт лицензией.

Производительность и ресурсы

Абонентская емкость одного блока

до 384 абонентских комплектов

Количество модулей периферии в блоке

до 16

Шаг наращивания абонентской емкости блока

24 абонентских комплекта

Регистрация и сертификация

Статус Минпромторг

Нет

Телефония и звук

Режимы абонентских комплектов

нормальный режим – питание на линии -48 В, применяется в большинстве случаев. Сопротивление абонентского шлейфа (вместе с ТА) – до 3 кОм;; режим пониженного потребления – питание на линии -24 В, применяется для подключения близко расположенных абонентов. Сопротивление абонентского шлейфа – до 1,5 кОм;; режим повышенной дальности – питание на линии 90 В, применяется для подключения удаленных абонентов. Сопротивление абонентского шлейфа – до 6 кОм.

Функции абонентских комплектов SLIC

встроенное тестирование параметров линии и абонентских комплектов без применения дополнительного оборудования;; измерение посторонних напряжений на линейных проводах, измерение величины сопротивления – изоляции и емкости между проводами и между проводами и землей;; встроенное тестирование комплектов;; формирование индукторного вызова;; эффективная схема защиты программного изменения режимов работы абонентских комплектов.

Управление и мониторинг

Источники телеметрии

изменение состояния охранных и пожарных систем;; состояние температурного датчика (измерение температуры в помещении);; состояние датчика влажности;; состояние системы электропитания, с возможностью дистанционного управления работой устройств электропитания собственного производства, что позволяет в полной мере реализовать концепцию построения необслуживаемой сети станций.

Каналы связи с центром технической эксплуатации

по цифровым потокам путем передачи данных в разговорных канальных интервалах. Этот способ используется при обслуживании сети связи района, если районная станция – цифровая, причем любого типа.; через сеть TCP/IP (локальная/корпоративная/Интернет).

Функции и управление

ПО ЦТЭ позволяет осуществлять следующие функции

подготовка конфигураций станций, сохранение их на устройстве хранения данных ЭВМ, запись и чтение конфигураций станций;; многоуровневый мониторинг сети станций с накоплением и хранением информационных и аварийных данных;; интерфейс для подключения внешних систем мониторинга;; оперативное управление станциями, блокирование и разблокирование СЛ и абонентских линий;; диагностирование станционного оборудования, накопление и хранение сведений об отказах;; тестирование абонентских линий – по запросу оператора или автоматическое (по расписанию), накопление результатов проведенных измерений;; сбор учетной информации о состоявшихся разговорах;; прием и обработка сигналов телеметрии от контрольных устройств объектов;; передача сигналов управления в контрольные устройства объектов.

Функции сервисного модуля

контроль состояния охранной, пожарной и др. сигнализаций – до 8 точек;; контроль влажности и температуры окружающей среды;; контроль состояний вторичных напряжений блока (+5 В, -5 В, -60 В и др.);; измерение величины первичного напряжения;; выдача сигналов управления внешним оборудованием – (сухие контакты реле – 4 пары);; управление и контроль параметров устройства электропитания через порт RS-232;; имеющийся на сервисном модуле порт RS-232 может быть использован и для подключения другого оборудования. При этом режимы работы порта могут быть установлены с сервисного терминала или дистанционно из ЦТЭ.

ЦАТС МС240 поддерживает следующие функции ДВО

переадресация входящего вызова на другое оконечное абонентское устройство;; переадресация вызова в случае занятости абонента;; переадресация вызова в случае неответа абонента;; наведение справки во время разговора;; передача соединения другому абоненту;; соединение без набора номера (прямой вызов);; установка личного кода-пароля;; активация и деактивация кода-пароля;; запрет некоторых видов исходящей связи;; однократный и постоянный будильник;; сокращенный набор абонентских номеров;; уведомление о поступлении нового вызова;; перехват вызова;; отслеживание злонамеренного вызова;; конференц-связь трех абонентов;; конференц-связь с последовательным сбором участников;; ожидание с обратным вызовом;; отмена всех услуг.
