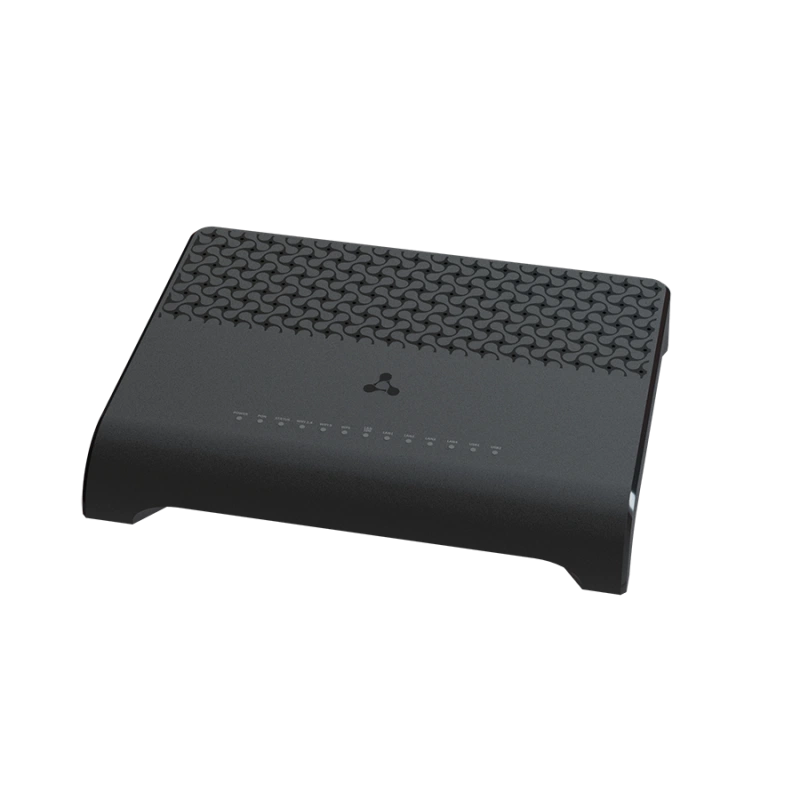

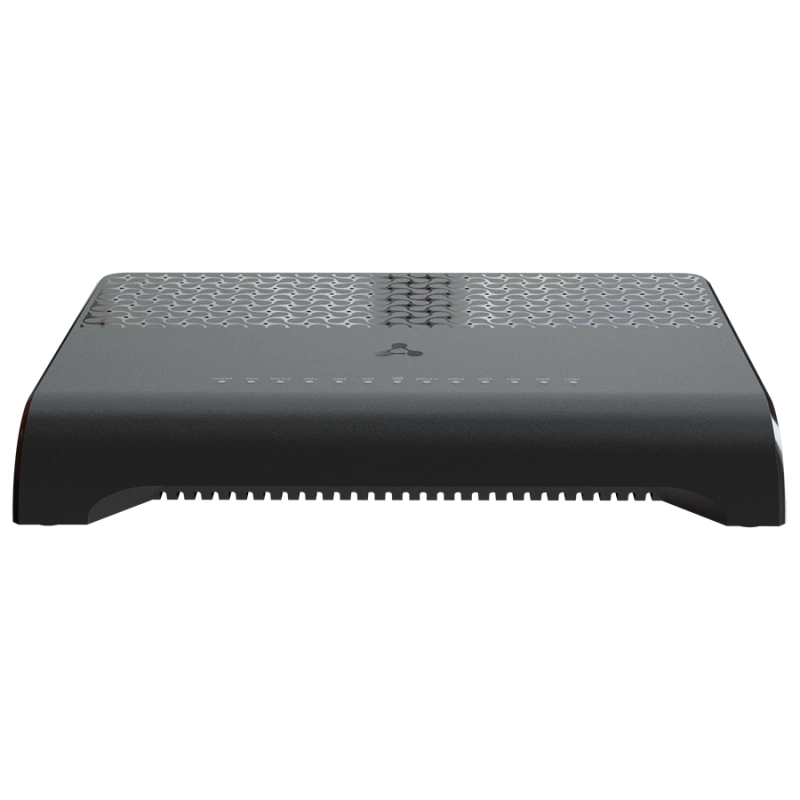

Абонентский терминал Eltex NTX-RG-5521-WAX-Z

Безопасность и VPN

Поддержка функций безопасности

Ограничение скорости на портах; FEC-кодирование

Габариты и масса

Габариты (Ш × В × Г)

265 × 40 × 200 мм, настольное исполнение

Размер коробки ШхВхГ, мм

400 x 85 x 300

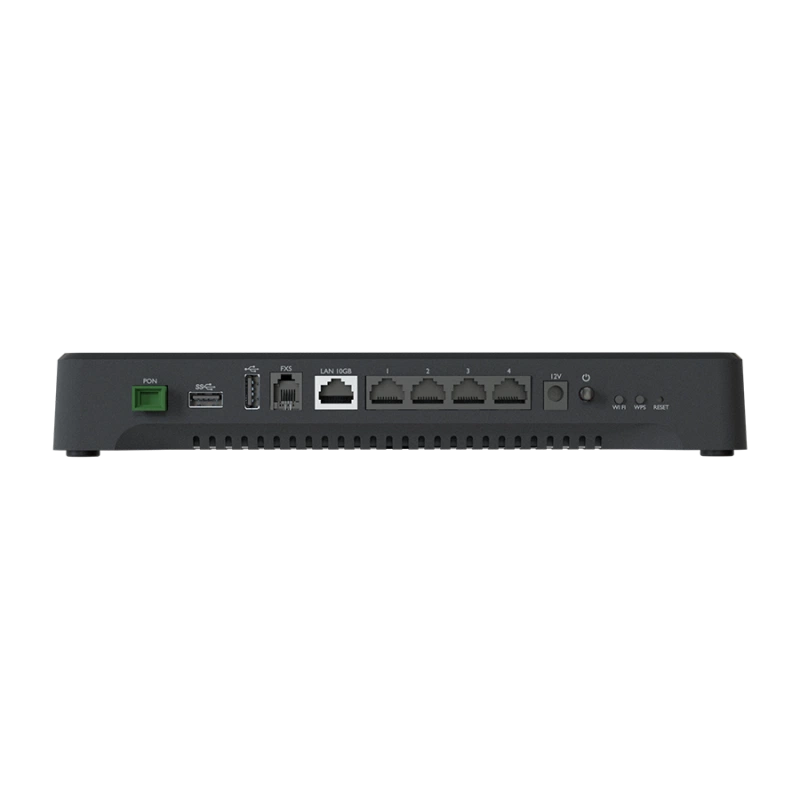

Интерфейсы и подключение

FXS

1

FXS (ONU)

1

LAN

4

Интерфейс «Умный дом»

Радиоинтерфейс для управления системой «Умный дом»

Количество портов LAN (ONU)

4

Параметры интерфейса PON

1 порт 10G/10G XGS-PON; Тип разъема - SC/APC; Среда передачи - оптоволоконный кабель SMF - 9/125, G.652; Дальность действия - до 100 км; Передатчик: POC-лазер (DFB), импульсный режим генерации, длины волны 1270 нм Скорость передачи данных: 9953 Мбит/с; Средняя выходная мощность +4..+6 дБм; Приемник: APD/TIA CW Mode цифровой приемник, длина волны 1577 нм Скорость передачи данных: 9953 Мбит/с Чувствительность приемника -28 дБм, BER≤1.0x10-10 Оптическая перегрузка приемника -8 дБм

Параметры интерфейса USB

1 порт USB 2.0; 1 порт USB 3.0

Параметры интерфейсов FXS

1 порт FXS; Поддержка протокола SIP; Аудиокодеки: G.729 (A), G.711(A/U), G.723.1; Передача факса: G.711, T.38; Сопротивление шлейфа до 2 кОм; Прием набора импульсный/частотный (DTMF); Выдача Caller ID

Параметры интерфейсов LAN

1 порт Ethernet 100/1000/2.5G/5G/10GBASE-T (RJ-45); 4 порта Ethernet 10/100/1000BASE-T (RJ-45)

Назначение и исполнение

Тип оборудования PON

ONU

Умный дом

Да

Оптические параметры

CaTV

Нет

CaTV (ONU)

Нет

Технология PON

10G-PON

Питание и энергопотребление

Максимальная выходная мощность передатчика [1] - 5 ГГц

802.11a (6 Mbps): 26 дБм; 802.11ax (MCS0): 24 дБм; 802.11n (MCS7): 22 дБм; 802.11ac (MCS9): 20 дБм; 802.11аx (MCS11): 19 дБм

Максимальная выходная мощность передатчика [1] 2.4 ГГц

802.11b (1 Mbps): 21 дБм; 802.11b (11 Mbps): 21 дБм; 802.11g (54 Mbps): 19 дБм; 802.11ax (MCS0): 21 дБм; 802.11n (MCS7): 19 дБм; 802.11аx (MCS11): 17 дБм

Примечания и ограничения

Примечания к характеристикам

1 Частотные диапазоны, количество каналов и максимальное значение мощности передатчика будут изменяться в соответствии с правилами радиочастотного регулирования в вашей стране.; 2 Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/аx. Реальная пропускная способность будет другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.

Статус технических характеристик

Указанные в технической документации значения являются приблизительными, поскольку разработка устройства еще не завершена. Точные показатели будут опубликованы после финального тестирования и выхода модели в предсерийное производство

Производительность и ресурсы

Скорость беспроводного соединения [2] - 2.4 ГГц

802.11b: до 11 Мбит/с; 802.11g: до 54 Мбит/с; 802.11n: до 300 Мбит/c (канал 40 Мгц); 802.11ax: до 574 Мбит/c (канал 40 МГц)

Скорость беспроводного соединения [2] - 5 ГГц

802.11a: до 54 Мбит/с; 802.11n: до 300 Мбит/c (канал 40 Мгц); 802.11ac: до 866 Мбит/c (канал 80 МГц); 802.11ax: до 1201 Мбит/c (канал 80 МГц); 802.11ax: до 2402 Мбит/c (канал 160 МГц)

Радиопараметры

Wi-Fi

2,4 и 5 ГГц

Параметры беспроводного модуля

Стандарты 802.11a/b/g/n/ac/ax; Частотный диапазон 2400 ~ 2483.5 МГц, 5150 ~ 5350 МГц, 5650 ~ 5850 МГц [1]; Поддержка EasyMesh; Одновременная работа в двух частотных диапазонах (Simultaneous Dual Band); Модуляция CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM, 1024QAM

Рабочие каналы

802.11b/g/n/ax: 1-13; 802.11a/n/ac/ax: 36-64, 132-165

Управление и мониторинг

Конфигурирование и мониторинг

В соответствии с TR-142: Удаленное управление по протоколу OMCI Удаленное управление по протоколу TR-069; Локальное управление web Обновление программного обеспечения: OMCI, TR-069, HTTP, TFTP

Функции и управление

Особенности физического исполнения

Питание. Внешний адаптер питания постоянного тока 12 В, 3 А; Потребляемая мощность не более 30 Вт; Рабочий диапазон температур от +5 °С до +40 °С; Относительная влажность до 80 %

Поддержка EasyMesh

Да

Поддержка стандартов

ITU-T G.9807.1 - XGS-PON; ITU-T G.988 OMCI specification; IEEE 802.1D; IEEE 802.1Q; IEEE 802.1P

Функциональные характеристики

Поддержка TR-069; Работа в режиме «моста» или «маршрутизатора», в т. ч. виртуального; Поддержка PPPoE (auto, PAP-, MSCHAP- и CHAP-авторизация); Поддержка IPoE (DHCP-client и static); DHCP-сервер на стороне LAN; Передача Multicast трафика по Wi-Fi; Поддержка DNS (Domain Name System); Поддержка DynDNS (Dynamic DNS); Поддержка UPnP (Universal Plug and Play); Поддержка NAT (Network Address Translation); Поддержка NTP (Network Time Protocol); Поддержка механизмов качества обслуживания QoS; Поддержка IGMP Snooping; Поддержка IGMP Proxy; Поддержка UPnP, SMB, FTP/FTP-alg, Print Server,; VLAN в соответствии с IEEE 802.1Q; Поддержка VPN в режиме L2TP; Поддержка L2TP over IPSec
