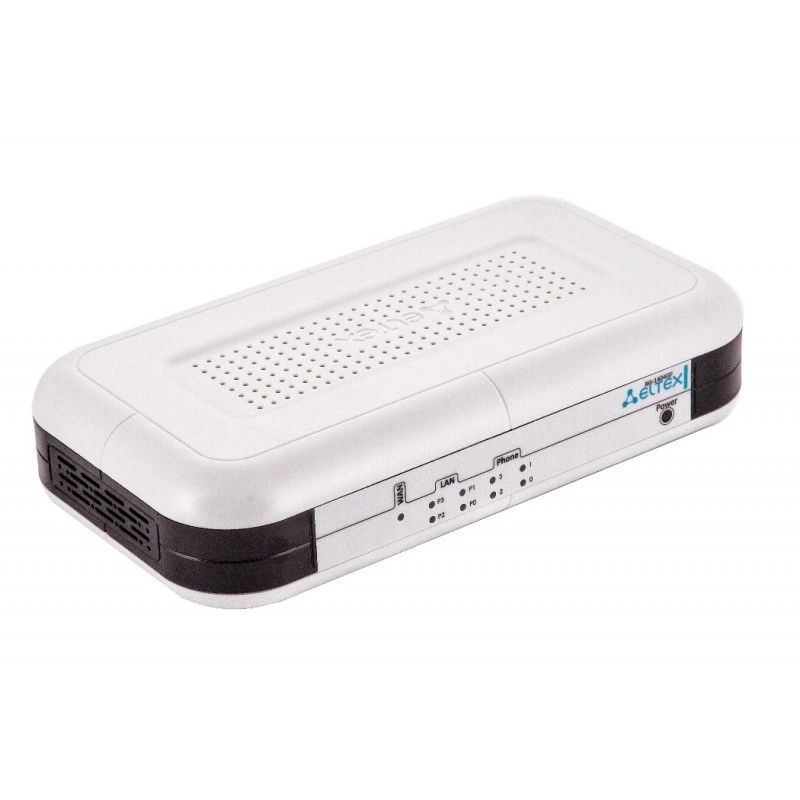

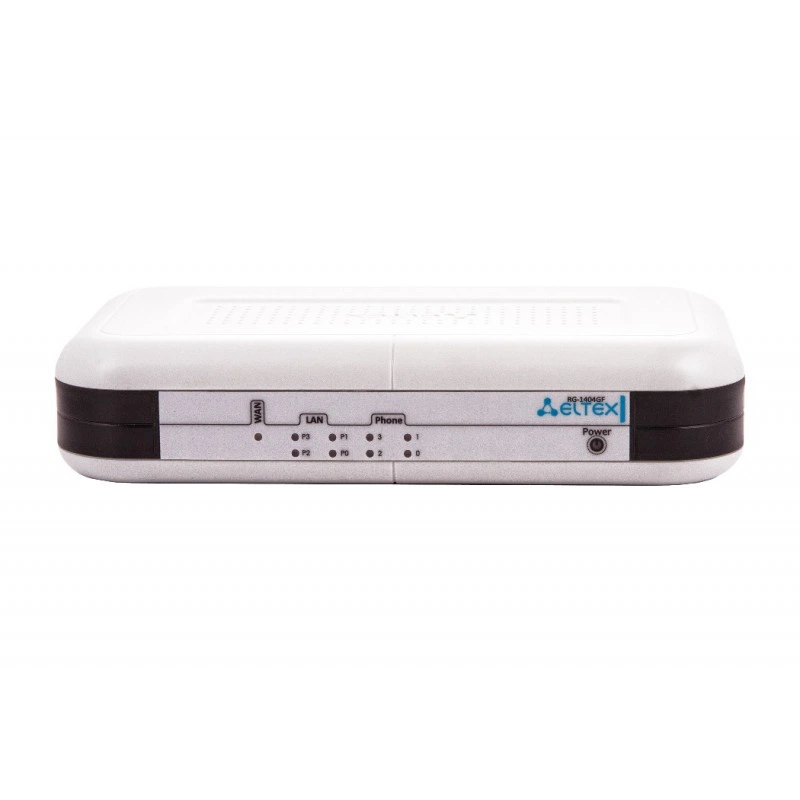

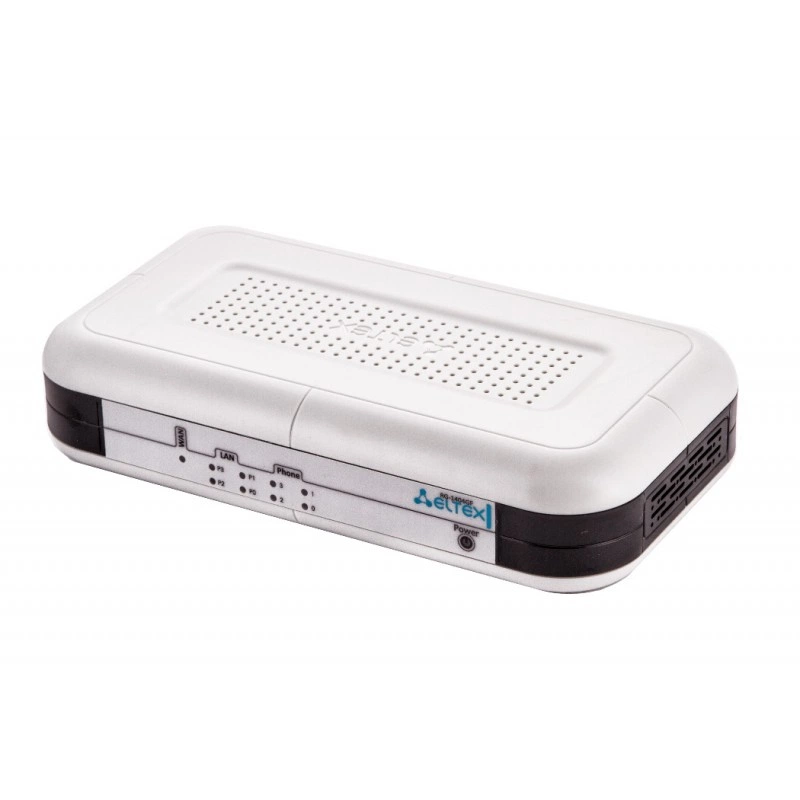

Маршрутизатор Eltex RG-1404GF

Габариты и масса

Габариты

218х120х49 мм, настольное исполнение

Интерфейсы и подключение

Интерфейсы

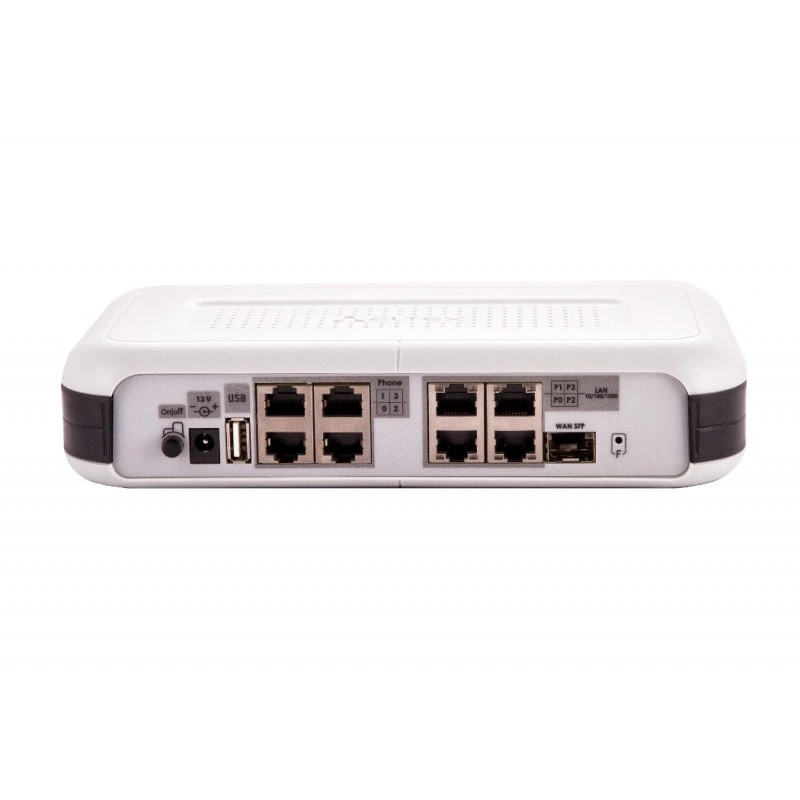

4 порта FXS; 1 порт WAN 10/100/1000Base-T; 4 порта LAN 10/100/1000Base-T; 1 порт USB2.0; Wi-Fi IEEE 802.11b/g/n (2.4 ГГц) [1]

Максимум FXS портов

4

Порт USB

Подключение USB-накопителя с файловыми системами FAT/FAT32/EXT2/EXT3/NTFS – обмен файлами в сети по протоколу FTP; Подключение USB 3G/4G модема – резервирование связи по каналу 3G/4G, работа в режиме «3G-роутер»; Подключение принтера – настройка сервера печати

Конструкция и монтаж

Тип корпуса

Настольное исполнение

Назначение и исполнение

Основные технические характеристики

Процессор - 650 МГц; SDRAM 256 МБ; Flash 32 МБ; OС Linux

Поддерживаемые спецификации

RFC 3261 SIP 2.0; RFC 3262 SIP PRACK; RFC 4566 Session Description Protocol (SDP); RFC 3263 Locating SIP servers for DNS lookup SRV and A records; RFC 3264 SDP Offer/Answer Model; RFC 3311 SIP Update; RFC 3515 SIP REFER; RFC 3891 SIP Replaces Header; RFC 3892 SIP Referred-By Mechanism; RFC 4028 SIP Session Timer; RFC 2976 SIP INFO Method; RFC 2833 RTP Payload for DTMF Digits, Flash event; RFC 3108 Attributes ecan and silenceSupp in SDP; RFC 4579 SIP. Call Control - Conferencing for User Agents; RFC 3361 DHCP Option 120; RFC 3550 RTP A Transport Protocol for Real-Time Applications; RFC 3611 RTP Control Protocol Extended reports (RTCP XR)

Рабочий диапазон

+5 °С до +30 °С

Тип

Абонентское

Питание и энергопотребление

Электропитание

12 В DC, 2 A

Примечания и ограничения

Примечания к характеристикам

[1] Опционально; [2] Не поддерживается в текущей версии ПО 1.11.0; [3] Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE802.11n. реальная пропускная способность будет другой. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия сети могутвлиять факторы окружающей среды

Радиопараметры

Беспроводная сеть

Поддержка Wi-Fi IEEE 802.11b/g/n (до 300 Мбит/с); Схема MIMO: 2x2; Расширенные настройки Wi-Fi для улучшения качества передачи данных; Регулировка мощности Wi-Fi передатчика; Безопасность соединения: WEP; WPA/WPA2; Guest zone (предоставление гостевого доступа в Интернет с ограничением доступа к локальным ресурсам); Авторизация клиентов на сервере RADIUS; Частотный диапазон 2400 ~ 2483,5 МГц; Модуляция PSK/CCK, DBPSK, DQPSK, OFDM; Схемы модуляции IEEE 802.11b: DQPSK, DBPSK, CCK IEEE 802.11g: BPSK, QPSK, 16QAM, 64QAM, OFDM IEEE 802.11n: BPSK, QPSK, 16QAM, 64QAM с OFDM; Скорость передачи данных, Мбит/с 802.11b: 1, 2, 5.5 и 11 Мбит/с [3] 802.11g: 6, 9, 12 , 18, 24, 36, 48 и 54 Мбит/с 802.11n: от 6,5 до 300 Мбит/с (от MCS0 до MCS15); Максимальная выходная мощность передатчика [4] 802.11b (11 Mbps): 17дБм 802.11g (54 Mbps): 15дБм 802.11n (MCS7): 15 дБм; Чувствительность приемника 802.11b (11 Mbps): -86 дБм 802.11g (54 Mbps): -73 дБм 802.11n (HT20-MCS7): -68 дБм 802.11n (HT40-MCS7): -65 дБм

Регистрация и сертификация

Статус Минпромторг

Нет

Телефония и звук

DTMF

Обнаружение и генерирование сигналов DTMF; Передача методами INBAND, RFC 2833, SIP INFO

Голосовые кодеки

G.711 (a-law, µ-law); G.723.1; G.729 (A/B)

Голосовые стандарты

VAD (детектор активности речи); CNG (генерация комфортного шума); AEC (эхо компенсация, рекомендация G.168)

Дополнительные виды обслуживания

Удержание вызова (Call Hold); Передача вызова (Call Transfer); Уведомление о поступлении нового вызова (Call Waiting); Переадресация по занятости (CFB); Переадресация по неответу (CFNR); Безусловная переадресация (CFU); Определитель номера (FSK Type I, FSK Type II, DTMF); Запрет выдачи Caller ID (CLIR); Горячая/теплая линия (Hotline/Warmline); Групповой вызов (Call Group); Трехсторонняя конференция (3-Way Conference); Перехват вызова (Call Pickup)

Передача факса

T.38 UDP Real-Time Fax; G.711 (a-law, µ-law) pass-through

Протоколы IP-телефонии

SIP

Функционал VoIP

Управление ДВО с телефонного аппарата; Внутренняя коммутация соединений при потере связи с SIP-сервером; Работа без SIP-сервера; Поддержка анонимных вызовов; Поддержка адаптивного буфер джиттера; Гибкий план нумерации; Резервирование канала связи по 3G/4G; Профили настроек для портов; Измерение физических параметров абонентской линии; Загрузка пользовательских настроек акустических сигналов абонентских линий; Применение настроек без перезагрузки; Поддержка IMS (3GPP TS 24.623) для управления услугами Call Hold, Call Waiting, 3-Way Conference, Hotline; Поддержка работы за NAT (STUN и Public IP)

Управление и мониторинг

Диагностика

Мониторинг состояния устройства через WEB-интерфейс; Вывод отладочной информации в Syslog, Telnet, SSH

Управление

WEB (мультиязычность [2] ); Telnet; SSH; TR-069 (рекомендуется работа с Eltex.ACS-сервер); DHCP-based autoprovisioning (поддержка DHCP-опций 43, 66, 67)

Условия эксплуатации

Относительная влажность

до 80%

Функции и управление

Качество обслуживания (QoS)

Назначение DSCP и 802.1р для пакетов SIP и RTP; Резервирование полосы пропускания; Распределение пакетов по очередям на основании приоритета 802.1р или Diffserv

Сетевые функции

Работа в режиме маршрутизатора (router) и моста (bridge); Различные протоколы для подключения к сети провайдера (Static, DHCP, PPPoE, PPTP, L2TP); Статическая и динамическая маршрутизация; Поддержка IGMP; DHCP и DNS-серверы на стороне LAN; Выставление скорости и режима на LAN портах; Диагностика медного кабеля; «Проброс» портов (Port forwarding); Сетевой экран (firewall); Фильтрация по МАС-address; Фильтрация по URL; Мультисервисный режим: раздельная настройка сетевых параметров для каждого типа услуг (Internet, VoIP, IPTV, STB, Management и другие); Поддержка VLAN (реализована модель VLAN per service – VLAN для каждой услуги); Режим «3G-роутер» (работа через 3G/4G USB-модем); Поддержка передачи сверхдлинных кадров (Jumbo frames); Сервер печати; UPnP (Universal Plug and Play); Поддержка протокола IPv6
