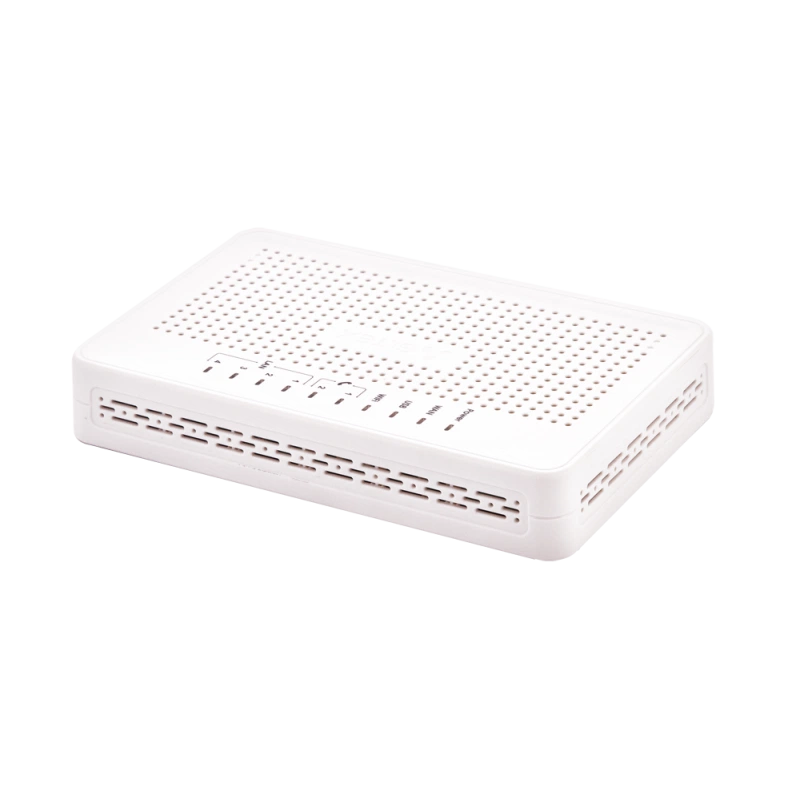

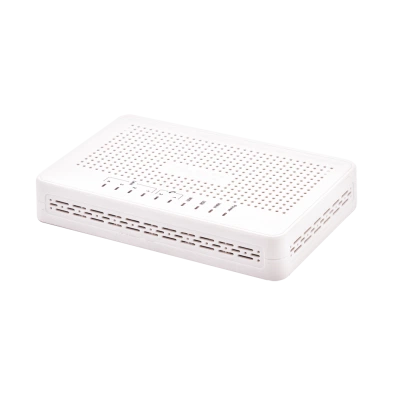

Оптический модуль Eltex RG-4402GF-W

Габариты и масса

Габариты

187х124х31 мм, настольное исполнение

Интерфейсы и подключение

Интерфейсы

2 порта FXS; 1 порт WAN 100/1000Base-X; 4 порта LAN 10/100/1000Base-T; 1 порт USB; Wi-Fi IEEE 802.11b/g/n 2.4 ГГц и 802.11a/n 5 ГГц

Порт USB

Подключение USB-накопителя с файловыми системами FAT/FAT32/EXT2/EXT3/NTFS; Подключение USB 3G/4G модема – работа в режиме «3G/4G-роутер»

Типы подключений

Статический IP-адрес; DHCP - клиент; PPPoE; PPTP; L2TP

Назначение и исполнение

Параметры беспроводной сети

Поддержка стандарта 802.11 a/b/g/n; 64/128/152-битное WEP-шифрование данных, WEP, WPA/WPA2; Частотный диапазон 2400 ~ 2483.5 МГц, 5150 ~ 5350 МГц; Модуляция BPSK, QPSK, 16 QAM, 64 QAM, DBPSK, DQPSK, CCK; Скорость передачи данных, Мбит/с 802.11b(CCK): 1, 2, 5.5 ,11 802.11g(OFDM): 6, 9, 12 , 18, 24, 36, 48, 54 802.11n (HT20, 800ns GI): 130, 117, 104, 78, 52, 39, 26, 13 802.11n (HT40, 400ns GI): 300, 270, 240, 180, 120, 90, 60 802.11n (HT40, 800ns GI): 270, 243, 216, 162, 108, 81, 54, 27; Максимальная выходная мощность передатчика: 802.11b (11 Mbps): 16,5 дБм 802.11g (54 Mbps): 12,5 дБм 802.11n (HT20-MCS7): 10,5 дБм 802.11n (HT40-MCS7): 9,5 дБм; Чувствительность приемника 802.11b (11 Mbps): -86 дБм 802.11g (54 Mbps): -73 дБм 802.11n (HT20-MCS7): -68 дБм 802.11n (HT40-MCS7): -65 дБм

Поддерживаемые спецификации

RFC 3261 SIP 2.0; RFC 3262 SIP PRACK; RFC 4566 Session Description Protocol (SDP); RFC 3263 Locating SIP servers for DNS lookup SRV and A records; RFC 3264 SDP Offer/Answer Model; RFC 3311 SIP Update; RFC 3515 SIP REFER; RFC 3891 SIP Replaces Header; RFC 3892 SIP Referred-By Mechanism; RFC 4028 SIP Session Timer; RFC 2976 SIP INFO Method; RFC 2833 RTP Payload for DTMF Digits, Flash event; RFC 3108 Attributes ecan and silenceSupp in SDP; RFC 4579 SIP Call Control - Conferencing for User Agents; RFC 3361 DHCP Option 120; RFC 3550 RTP A Transport Protocol for Real-Time Applications; RFC 3611 RTP Control Protocol Extended Reports (RTCP XR)

Рабочий диапазон

+5 °С до +40 °С

Питание и энергопотребление

Электропитание

12 В DC, 2 A

Производительность и ресурсы

Аппаратная платформа

Процессор - 450 МГц; SDRAM 128 МБ; Flash 8 МБ; OС Linux

Радиопараметры

Беспроводная сеть

Поддержка Wi-Fi IEEE 802.11a/b/g/n (до 300 Мбит/с); Одновременная работа на частотах 2,4 ГГц и 5 ГГц; Расширенные настройки Wi-Fi для улучшения качества передачи данных; Регулировка мощности Wi-Fi передатчика; 64/128/152‐битное WEP‐шифрование данных, TKIP и AES; Энергосбережение; Передача IPTV по беспроводной сети

Телефония и звук

DTMF

Обнаружение и генерирование сигналов DTMF; Передача методами INBAND, RFC 2833, SIP INFO

Голосовые кодеки

G.711 (a-law, µ-law); G.722; G.723.1; G.726; G.729 (A/B)

Голосовые стандарты

VAD (детектор активности речи); CNG (генерация комфортного шума); AEC (эхокомпенсация, рекомендации G.165, G.168)

Дополнительные виды обслуживания

Удержание вызова (Call Hold); Передача вызова (Call Transfer); Уведомление о поступлении нового вызова (Call Waiting); Переадресация по занятости (CFB); Переадресация по неответу (CFNR); Безусловная переадресация (CFU); Caller ID; Запрет выдачи Caller ID (CLIR); Горячая/теплая линия (Hotline/Warmline); Групповой вызов (Call Group); Трехсторонняя конференция (3-Way Conference)

Передача факса

T.38 UDP Real-Time Fax; G.711 (a-law, µ-law) pass-through

Протоколы VoIP

SIP

Функционал VoIP

Внутренняя коммутация соединений; Работа без SIP-сервера; Гибкий план нумерации; Профили настроек для портов; Применение настроек без перезагрузки; Поддержка стандартов IMS (3GPP TS 24.623) для управления услугами Call Hold, Call Waiting, 3-Way Conference, Hotline; Поддержка SIP TLS

Управление и мониторинг

Диагностика

Мониторинг состояния устройства через WEB-интерфейс; Вывод отладочной информации в Syslog, Telnet; Тестирование параметров абонентских линий

Управление

WEB (русская и английская версия); Telnet; SSH; FTP; Syslog; TR-069 (рекомендуется работа с Eltex ACS-сервер); DHCP-autoprovisioning (периодически и по расписанию); SNMP (конфигурирование, мониторинг, сбор статистических данных)

Условия эксплуатации

Относительная влажность

до 80%

Функции и управление

Качество обслуживания (QoS)

Назначение Diffserv и 802.1p для пакетов SIP и RTP; Приоритетизация входящего трафика согласно DSCP и 802.1p

Сетевые функции

NAT; Статическая и динамическая маршрутизация; Поддержка VLAN (реализована модель VLAN per service); Поддержка IGMP; DHCP-, DNS-сервер на стороне LAN; «Проброс» портов (Port forwarding); Работа в режиме маршрутизатора (router) и моста (bridge); Сетевой экран (firewall); Мультисервисная модель: раздельная настройка сетевых параметров для каждого сервиса: Internet, VoIP, IPTV; Режим «3G-роутер»; UPnP; IPSec (для удаленного управления)
