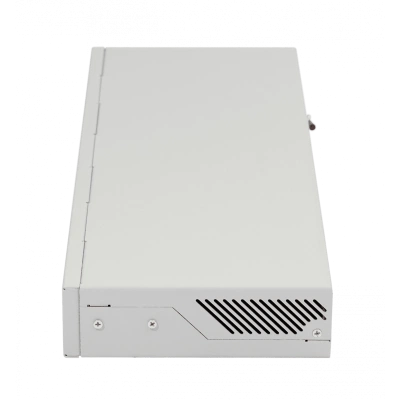

Мультиплексор Eltex ToPGATE-16E1-2FG

Описание мультиплексора

Предназначен для передачи 16 потоков Е1 в IP пакетах через Ethernet сеть. Интерфейсы: 16 портов E1, 2 порт LAN 10/100/1000Base-T, 2 порта 1000Base-X (шасси для установки SFP). Выполнен в металлическом корпусе.

Основные возможности

Мультиплексор-коммутатор ToPGATE предназначен для совместной передачи структурированных или неструктурированных Е1/E0 потоков (G.703, G.704) и пакетов Ethernet через пакетную сеть передачи данных. При этом можно использовать сеть, построенную на основе самих мультиплексоров, или уже имеющуюся IP-сеть. Для передачи Е1/E0 потоков одновременно с пользовательскими данными используется технология TDMoP. Наличие встроенного полнофункционального управляемого коммутатора Gigabit Ethernet уровня 2+ и двух оптоволоконных интерфейсов (до 120 км по одному волокну) дает возможность строить небольшие транспортные сети без использования стороннего оборудования.

Ключевые преимущества

• Поддержка модулей CSFP (Compact Small Form-factor Pluggable). Через один модуль CSFP можно подключить две ВОЛС.
• Возможность посмотреть IDProm и DDM (Digital Diagnostics Monitoring) SFP/CSFP модулей
• DyingGasp - отправка сообщения на syslog-сервер и SNMP trap при отключении питания
• Передача 16-ти структурированных или неструктурированных потоков Е1 через сеть передачи данных без потери качества связи
• Алгоритмы восстановления частоты, обеспечивающие стабильную работу на реальных сетях
• Единый интерфейс с другими устройствами серии для комбинации 100Мб, 1Гб и 10Гб сетей на основе медной, оптической и беспроводных технологий
• Локальное зеркалирование трафика
• MVR (Multicast VLAN Registration) - регистрация мультикастовых VLAN'ов, которая позволяет передавать мультикастовый поток в одном VLAN'е, в то время как конечные пользователи смогут получать его, находясь в различных VLAN'ах
• Поддержка RSTP для построения сложных сетевых топологий с резервированием, таких как «кольцо с отводкой», «дерево»
• Поддержка SNMP, Web, Telnet, SSH, RADIUS, TACACS+
• Возможность локального и удаленного управления и диагностики
• Возможность мониторинга устройств средствами системы управления Eltex-EMS

Основные характеристики

• Размер коробки ШхВхГ, мм: 550 x 85 x 270
• Вес брутто, кг: 2.2
• Интерфейсы E1: Количество: 16 RJ45; Стандарты: G.703, G.704, G.706, G.823; Интерфейс: симметричный 120 Ом, HDB3/AMI; Синхронизация: внутренняя, от входящего потока E1; Дальность передачи: 500 м
• Интерфейсы Ethernet: Количество: 4; 2 интерфейса Gigabit Ethernet, интерфейс SFP/CSFP* 1Gb, интерфейс SFP 1Gb; Стандарты медных интерфейсов: IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow Control; Стандарты оптических интерфейсов: IEEE 802.3u 100Base-FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control
• Передача TDM по пакетной сети (Ethernet/IP): TDMoP , SAToP, CESoPSN; Задержка передачи: 1 - 2000 мс; Резервирование 1+1 (с избыточностью)
• Управление: Локальное управление: 1 разъем USB type B, 1 разъем RS-232; Управление через IP-сеть: Telnet CLI, menu, SSH, Web-интерйфейс, SNMP v1, v2c, v3; Управление оборудованием, например АТС, подключенным к порту AUX; Аутентификация RADIUS, TACACS+
