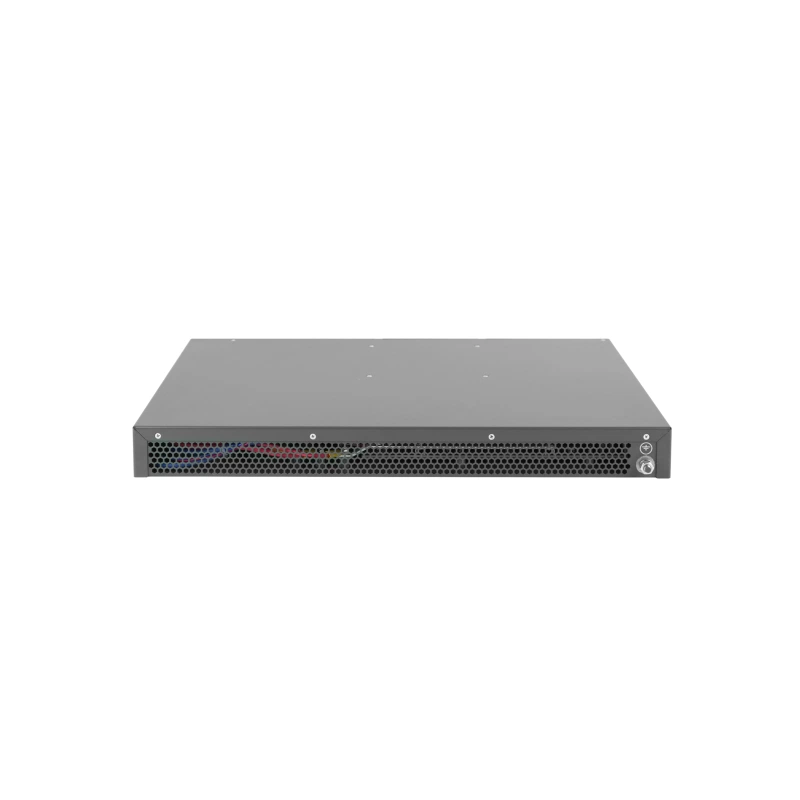

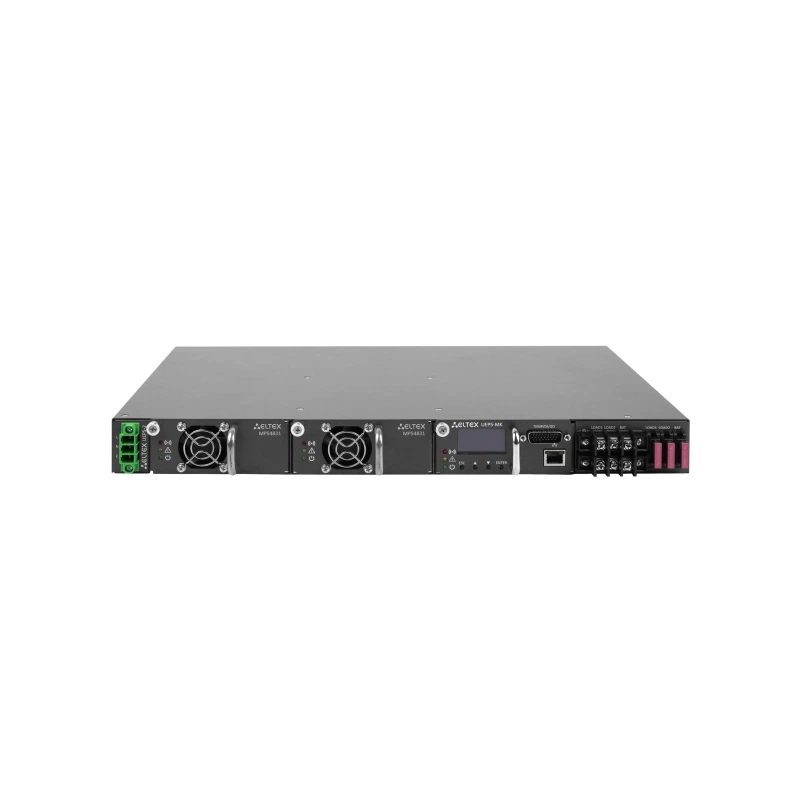

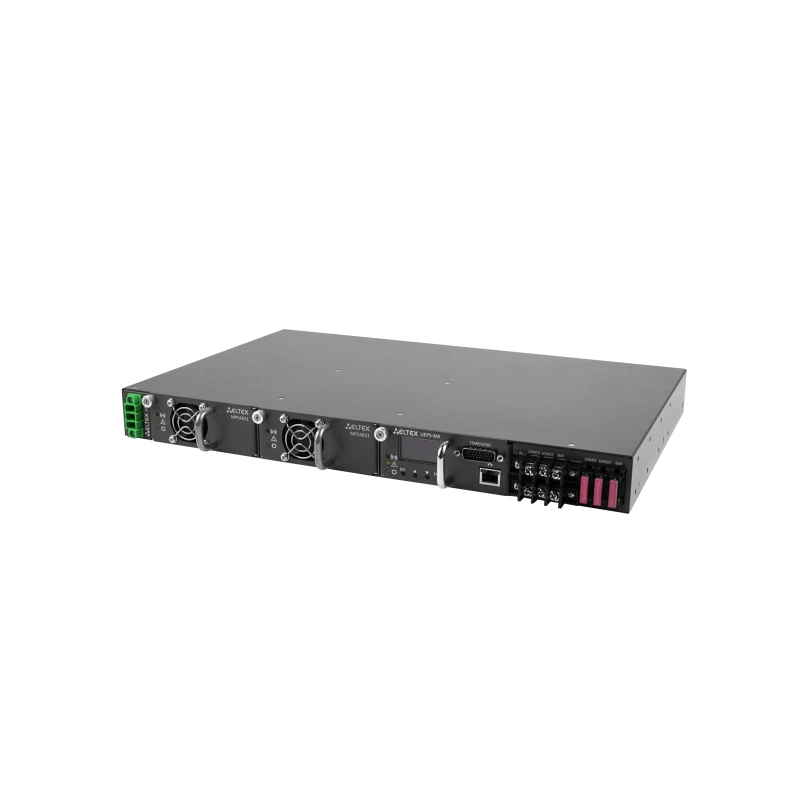

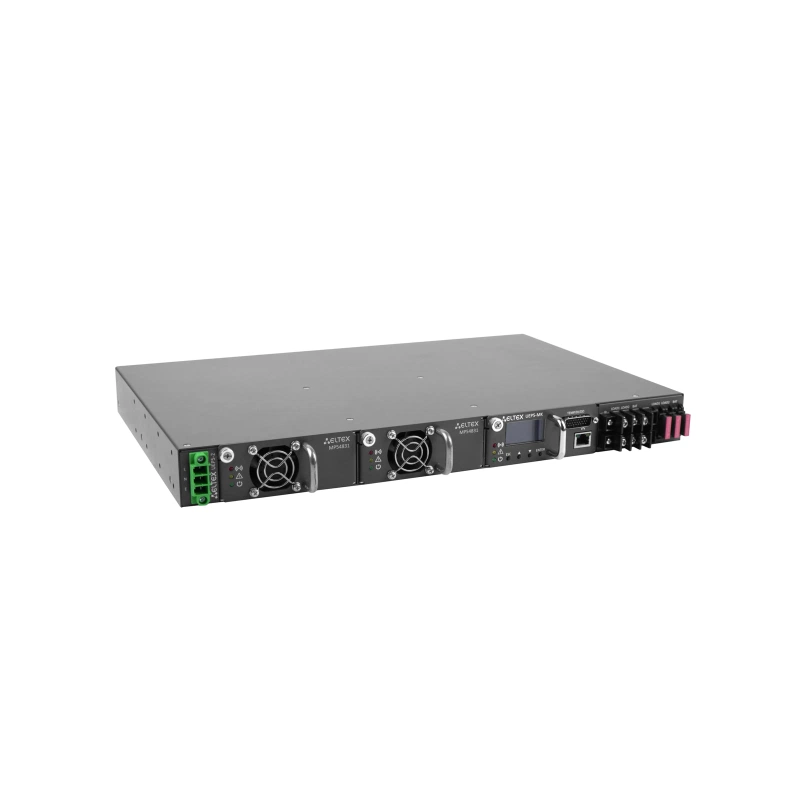

Источник бесперебойного питания Eltex УЭП5-2 Каркас UEP5-2 rev.B

Габариты и масса

Вес брутто, кг

7.1

Габариты (Ш x В x Г) - Сменный модуль управления UEP5-MK2

106 x 43 x 212 мм

Габариты (Ш x В x Г) - Сменный силовой модуль MP54831

106 x 43 x 259 мм

Габариты (Ш x В x Г) - Устройство электропитания UEP5-2 rev.B

440 x 44 x 280 мм

Масса Устройство без модулей

3.4 кг Сменный cиловой модуль МР54831 - 1.5 кг Сменный модуль управления UEP5-MK2 - 0.7 кг Устройство в полной комплектации - 7.1 кг

Размер коробки ШхВхГ, мм

550 x 85 x 450

Назначение и исполнение

Возможности UEP5-2 rev.B

горячая замена силового модуля и модуля управления без отключения питания нагрузки и обесточивания UEP5-2 rev.B; подключение АКБ; подключение двух линий нагрузки, питание потребителей с любым типом нагрузки; одновременное питание нагрузки и заряд АКБ при постоянном буферном напряжении; защита АКБ от глубокого разряда. Напряжение отключения батареи 43,4±0,5 В; защита выходных цепей устройства от коротких замыканий на выходе любого из силовых модулей; контроль параметров (выходное напряжение UEP, напряжение на АКБ, ток нагрузки, ток заряда батареи, выходной ток каждого модуля питания) и задание режимов работы через CLI и web-интерфейс; определение слота установки силового модуля MP54831

Входные электротехнические параметры

Максимальный диапазон входного напряжения - 176-265 В AC; Номинальный диапазон входного напряжения - 200-240 В AC; Входная частота - 47-63 Гц; Коэффициент мощности - 0.89

Выходные электротехнические параметры

Номинальное выходное напряжение -48 В DC; Диапазон выходного напряжения -40...-58 В DC; Максимальный выходной ток (при работе от АКБ) - 30 А; Максимальный выходной ток (при работе от сети AC) - 60 A; Максимальный выходной ток по линии «LOAD1» - 30 A; Максимальный выходной ток по линии «LOAD2» - 30 A; Максимальный входной/выходной ток по линии «BAT» - 30 A; КПД - не менее 90 %

Количество силовых модулей в устройстве

2

Сменный модуль управления UEP5-MK2

10/100BASE-TX (RJ-45) - 1; ЖК-дисплей - монохромный дисплей с диагональю 1.54" дюйма; Разрешение ЖК-дисплея - 128 x 64 пикселей; Количество дискретных входов - 6; Гальваническая развязка - индивидуальная; Количество релейных дискретных выходов - 6; Коммутируемая нагрузка 1 A, 30 В DC 0.3 A, 125 В AC; Гальваническая развязка - индивидуальная

Производительность и ресурсы

Количество модулей управления в устройстве

1

Регистрация и сертификация

Статус Минпромторг

Нет

Условия эксплуатации

Рабочая влажность при температуре +25 С°

до 80%

Рабочая температура окружающей среды

от -5 до +50 °C

Температура хранения

от -40 до +70 °C

Функции и управление

Основные функции управления

загрузка и выгрузка конфигурационного файла по TFTP; протокол SNMP; интерфейс командной строки (CLI); SNTP (Simple Network Time Protocol); локальная аутентификация; SSH-сервер, Telnet-сервер; автоматическая настройка DHCP; локальный журнал событий; локальный журнал истории команд
