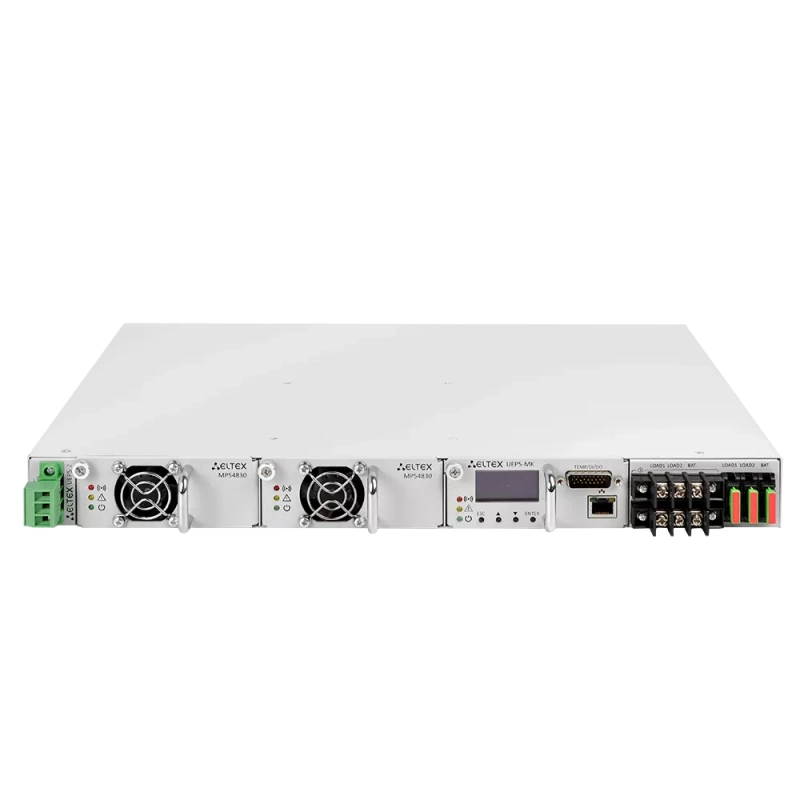

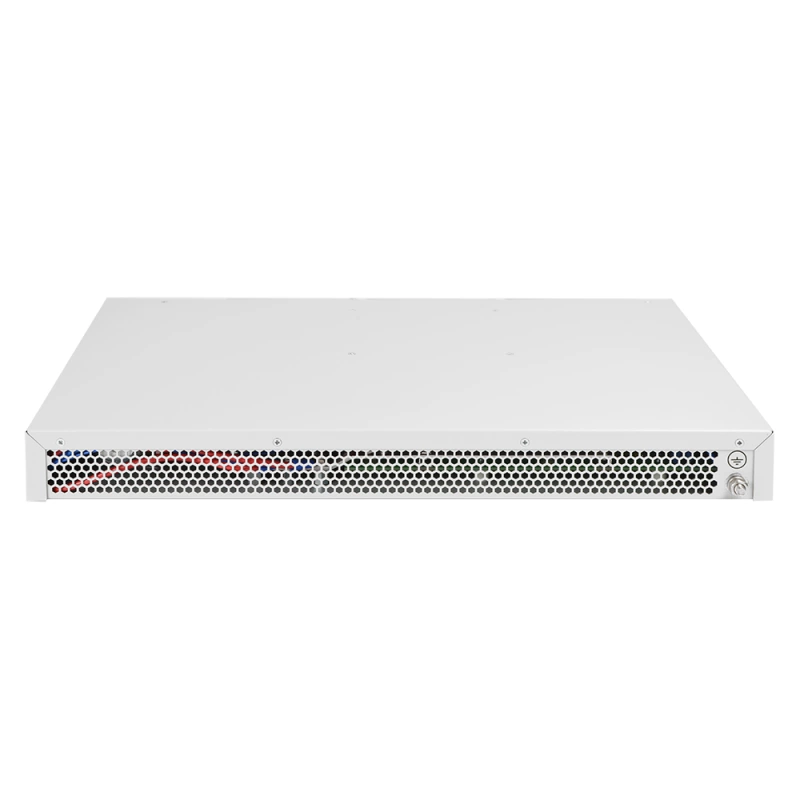

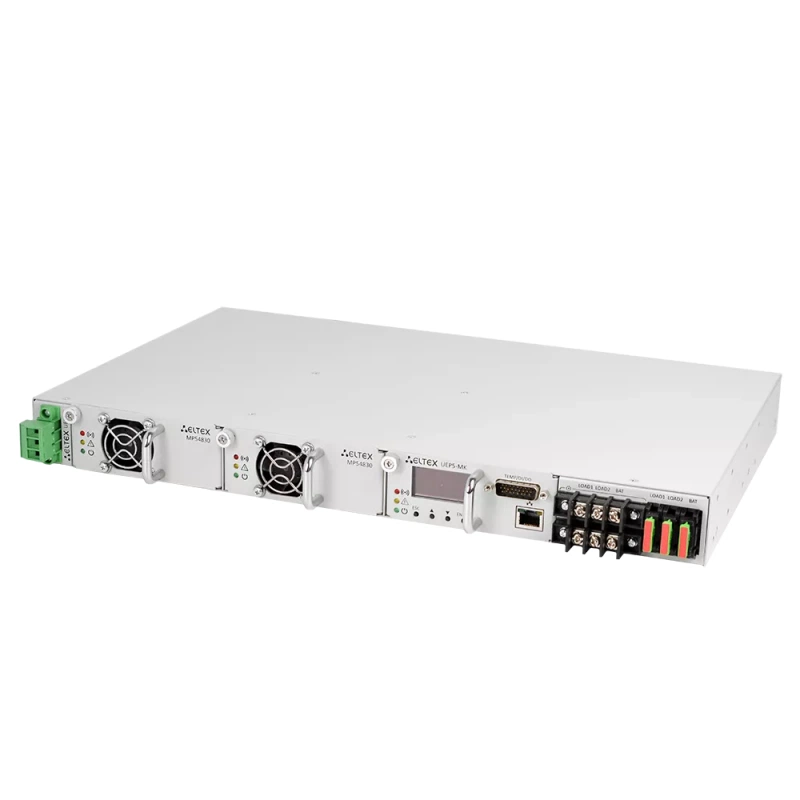

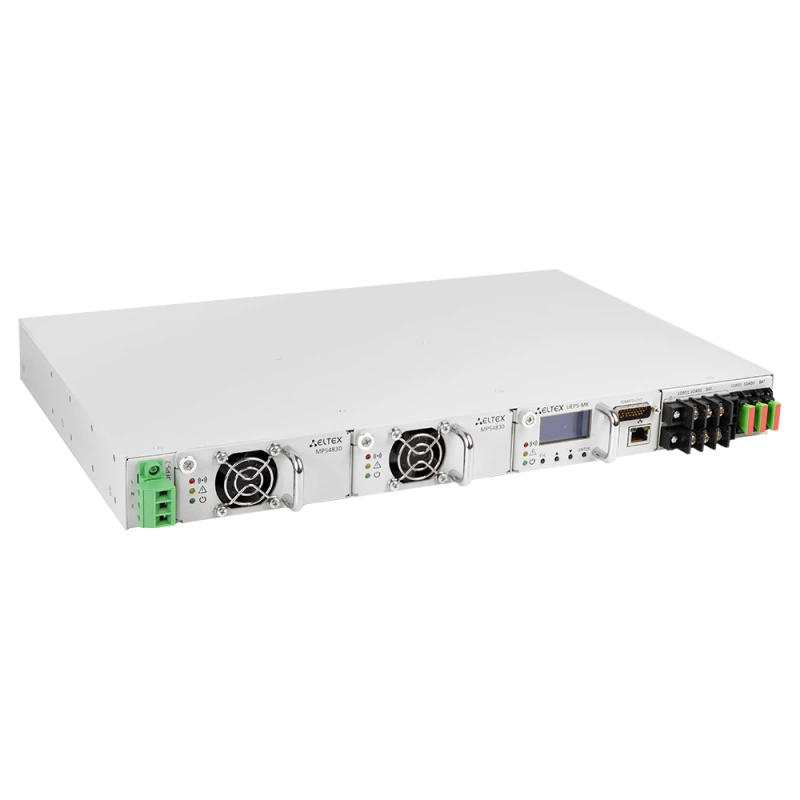

Источник бесперебойного питания Eltex УЭП5-2 Каркас UEP5-2

Габариты и масса

Вес брутто, кг

7.1

Габариты (Ш × В × Г) - Сменный модуль управления UEP5-MK

106 × 43 × 212 мм

Габариты (Ш × В × Г) - Сменный силовой модуль MР54830

106 × 43 × 259 мм

Габариты (Ш × В × Г) - Устройство электропитания UEP5-2

440 × 44 × 280 мм

Масса

Устройство без модулей – 3,4 кг Сменный cиловой модуль МР54830 – 1,5 кг Сменный модуль управления UEP5-MK – 0,7 кг Устройство в полной комплектации – 7,1 кг

Размер коробки ШхВхГ, мм

550 x 85 x 450

Назначение и исполнение

Возможности UEP5-2

горячая замена силового модуля и модуля управления без отключения питания нагрузки и обесточивания UEP5-2; подключение АКБ; подключение двух линий нагрузки, питание потребителей с любым типом нагрузки; одновременное питание нагрузки и заряд АКБ при постоянном буферном напряжении; защита АКБ от глубокого разряда. Напряжение отключения батареи 43,4±0,5 В; защита выходных цепей устройства от коротких замыканий на выходе любого из силовых модулей; контроль параметров (выходное напряжение UEP, напряжение на АКБ, ток нагрузки, ток заряда батареи, выходной ток каждого модуля питания) и задание режимов работы через CLI и web-интерфейс

Выходные

Номинальное выходное напряжение - -48 В DC; Диапазон выходного напряжения - -40...-58 В DC; Максимальный выходной ток (при работе от АКБ) - 30 А; Максимальный выходной ток (при работе от сети AC) - 60 A; Максимальный выходной ток по линии «LOAD1» - 30 A; Максимальный выходной ток по линии «LOAD2» - 30 A; Максимальный входной/выходной ток по линии «BAT» - 30 A; КПД не менее 90 %

Количество силовых модулей в устройстве

2

Сменный модуль управления UEP5-MK

10/100BASE-TX (RJ-45) - 1; ЖК-дисплей - Монохромный дисплей с диагональю 1,54" дюйма; Разрешение ЖК-дисплея - 128 × 64 пикселей

Электротехнические параметры Входные

Максимальный диапазон входного напряжения - 176–265 В AC; Номинальный диапазон входного напряжения - 200–240 В AC; Входная частота - 47–63 Гц; Коэффициент мощности - 0,89

Производительность и ресурсы

Количество модулей управления в устройстве

1

Регистрация и сертификация

Статус Минпромторг

Нет

Условия эксплуатации

Рабочая влажность при температуре +25 °С

до 80%

Функции и управление

Основные функции управления

загрузка и выгрузка конфигурационного файла по TFTP; протокол SNMP; интерфейс командной строки (CLI); SNTP (Simple Network Time Protocol); локальная аутентификация; SSH-сервер, Telnet-сервер; автоматическая настройка DHCP; локальный журнал событий; локальный журнал истории команд

Особенности физического исполнения

Рабочая температура окружающей среды от -5 до +50 °C; Температура хранения от -40 до +70 °C
