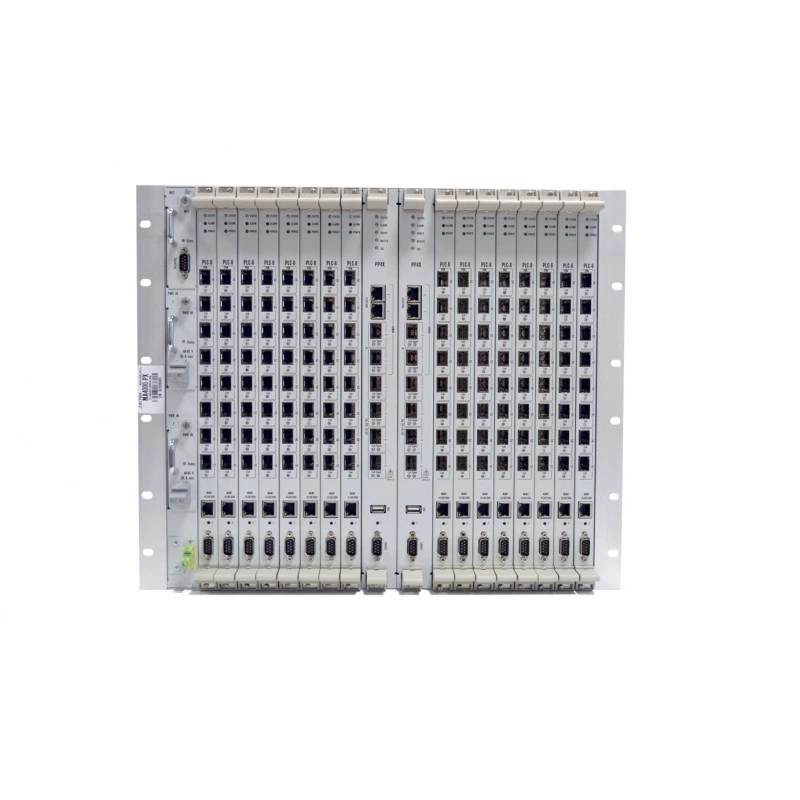

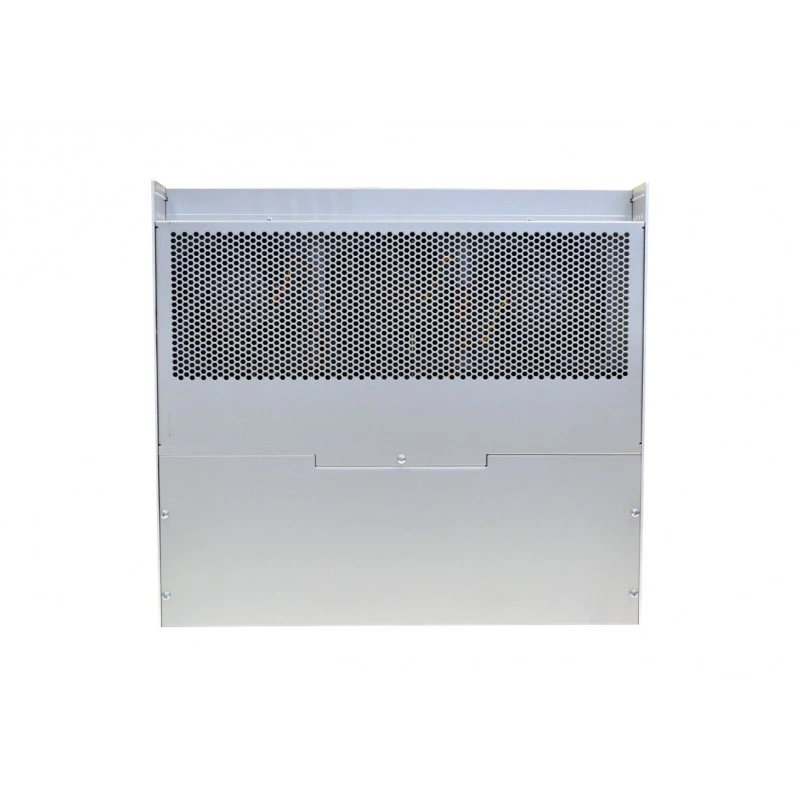

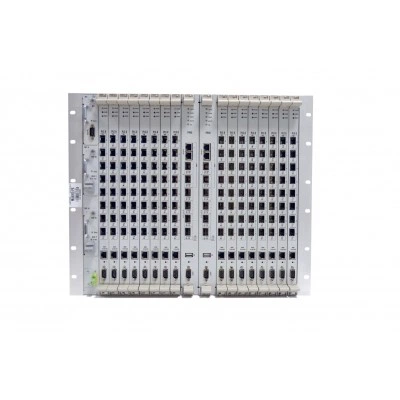

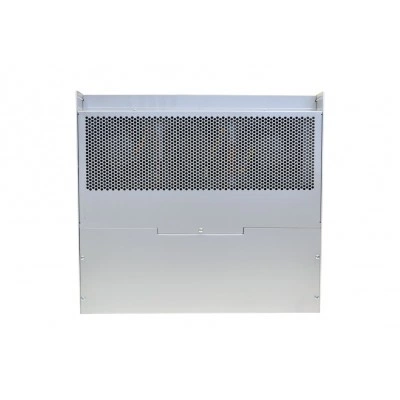

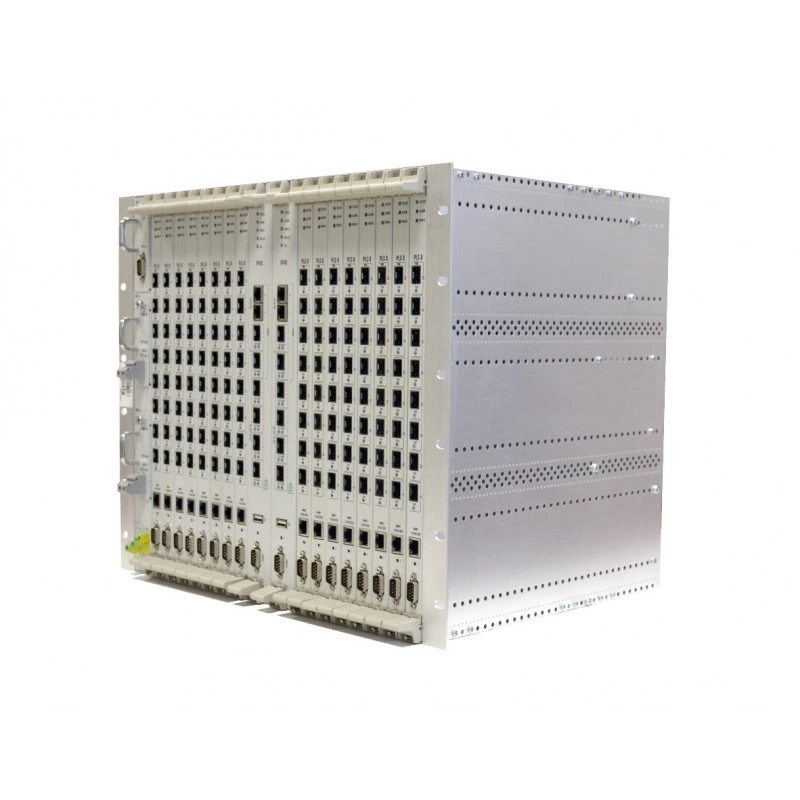

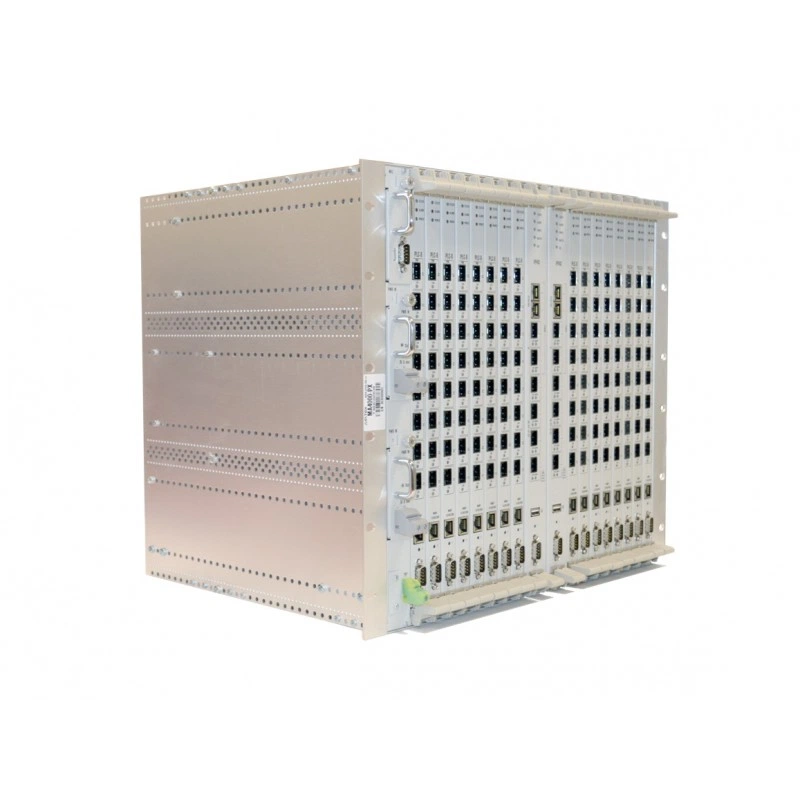

Станционный терминал Eltex MA4000-PX МA4000-PX

Габариты и масса

Вес брутто, кг

25

Размер коробки ШхВхГ, мм

550 x 85 x 450

Интерфейсы и подключение

Class B+ (Модуль интерфейсов GPON PLC8)

Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472; Максимальная дальность действия: 20 км; Передатчик: 1490нм DFB-лазер Скорость передачи данных: 2488 Мбит/с Средняя выходная мощность: +1,5..+5 дБм Ширина спектральной линии: -20 дБ 1.0 нм; Приемник: 1310нм APD/TIA Скорость передачи данных: 1244 Мбит/с Чувствительность приемника: -28 дБм Оптическая перегрузка приемника: -8 дБм

Class C++ (Модуль интерфейсов GPON PLC8)

Соответствует ITU-T G.984.2, FSAN Class C++, SFF-8472; Максимальная дальность действия: 40 км; Передатчик: 1490нм DFB-лазер Скорость передачи данных: 2488 Мбит/с Средняя выходная мощность: +7..+10 дБм Ширина спектральной линии: -20 дБ 1.0 нм; Приемник: 1310нм APD/TIA Скорость передачи данных: 1244 Мбит/с Чувствительность приемника: -32 дБм Оптическая перегрузка приемника: -12 дБм Динамический диапазон импульсного приемника: 20 дБ

Интерфейсы (Плата управления и коммутации PP4X)

Интерфейс USB (совместим со спецификацией USB 2.0); Интерфейс SATA II (возможность работы с SSD)

Количество портов PON

от 8 до 128

Коммутатор (Модуль интерфейсов GPON PLC8)

Производительность коммутатора - 128 Гбит/с; Таблица MAC-адресов - 16К записей; Поддержка VLAN до 4К в соответствии с 802.1Q; Качество обслуживания QoS

Параметры SFP PON [1] (Модуль интерфейсов GPON PLC8)

Среда передачи - оптоволоконный кабель SMF - 9/125, G.652; Коэффициент разветвления - до 1:64; Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strenght Indication); Поддержка DDM (вывод параметров в CLI): Уровень принимаемого сигнала (Цифровой RSSI) Температура модуля (Температура модуля) Напряжение питания (Напряжение питания) Ток смещения лазера (Ток смещения лазера) Выходная оптическая мощность ( Выходная оптическая мощность Tx)

Процессор (Модуль интерфейсов GPON PLC8)

Тактовая частота процессора - 800 МГц; Количество ядер - 1; Оперативная память - DDR2 SDRAM 256 МБ 320 МГц; Энергонезависимая память - 2 х 32 МБ SPI Flash

Режимы портов (Модуль интерфейсов GPON PLC8)

Дуплексный/полудуплексный режим 10/100/1000 Mбит/c для электрических портов; Дуплексный режим 1/10 Гбит/с для оптических портов

Режимы портов (Плата управления и коммутации PP4X)

Дуплексный/полудуплексный режим 10/100/1000 Мбит/с для электрических портов; Дуплексный режим 1/10 Гбит/с для оптических портов

Сетевые интерфейсы (Модуль интерфейсов GPON PLC8)

Связь с модулем центрального коммутатора: 2 х 10G XAUI (10GBASE-KX4); PON: 8 портов 2.5/1.25 Гбит/с GPON (SFP)

Сетевые интерфейсы (Плата управления и коммутации PP4X)

Внешние соединения: 4 x 10GBase-X (SFP+)/1000Base-X (SFP) 2 x 10/100/1000Base-T/1000Base-X (SFP); Связь с модулями интерфейсов: 16 x 10G XAUI (10GBASE-KX4); Связь модулей центрального коммутатора: 2 x 10G XAUI (10GBASE-KX4); Оптические трансиверы - 1G SFP, 10G SFP+ (возможность подключения Copper Direct Attach); Консольный порт - RS-232

Назначение и исполнение

Коммутатор (Плата управления и коммутации PP4X)

Производительность коммутатора - 480 Гбит/с; Таблица MAC-адресов - 32К записей; Поддержка VLAN до 4К в соответствии с 802.1Q; Качество обслуживания (QoS); 8 выходных приоритетных очередей для каждого порта; Количество портов - 24 порта до 10 Гбит/с на порт

Процессор (Плата управления и коммутации PP4X)

Тактовая частота процессора - 1000 МГц; Количество ядер - 2; Оперативная память - DDR2 SDRAM 512 МБ 800 МГц; Энергонезависимая память - 2 ГБ NAND Flash

Тип оборудования PON

OLT

Оптические параметры

Технология PON

GPON

Примечания и ограничения

Примечания к характеристикам

[1] Параметр определяется при заказе

Регистрация и сертификация

РРПП (ПП 719)

10887114

Статус Минпромторг

Да

Управление и мониторинг

Управление и мониторинг (Плата управления и коммутации PP4X)

Ограничение доступа: по паролю, IP-адресу, MAC-адресу, уровню привилегий; Сбор аварийной информации интерфейсных модулей и всего устройства, формирование аварийных и информационных сообщений для систем мониторинга; Контроль температурного режима устройства, управление системой вентиляции; Управление обновлением программного обеспечения всех модулей устройства

Функции и управление

Выполнение функций агрегирующего коммутатора с поддержкой следующих возможностей

MAC address learning /aging; Ограничение количества MAC-адресов; Обработка неизвестных МАС-адресов; Ограничение широковещательного трафика; Ограничение многоадресного трафика; Количество multicast групп до 1024; Поддержка Q-in-Q в соответствии с IEEE 802.1ad; STP, RSTP, MSTP; Статическая маршрутизация; Изоляция портов, изоляция портов в пределах одной VLAN; Статическая (LAG) и динамическая (LACP) агрегация сетевых интерфейсов, в том числе интерфейсов, принадлежащих разным модулям PP4X; Зеркалирование трафика с VLAN, с порта; Поддержка QoS: 802.1p, DSCP, WRR; Поддержка IGMP/MLD Fast Leave; Поддержка IGMP/MLD Proxy; Поддержка IGMP/MLD Snooping; Поддержка IGMP/MLD Querier; Поддержка DHCPv4 Snooping; Поддержка IPv4 Source guard; Поддержка DHCPv4/DHCPv6 Relay Agent (Option 82, IP helper); LLDP (802.1ab); Поддержка PPPoE Intermediate agent; Утилизация по сервисам ONT

Соответствие стандартам

IEEE 802.3 10BASE-T Ethernet; IEEE 802.3u 100BASE-T Fast Ethernet; IEEE 802.3ab 1000BASE-T Gigabit Ethernet; IEEE 802.3z Fiber Gigabit Ethernet; ANSI/IEEE 802.3 NWay auto-negotiation; IEEE 802.3x Full Duplex and flow control; IEEE 802.3ad Link aggregation; IEEE 802.1p Protocol for Traffic Prioritization; IEEE 802.1Q Virtual LANs; IEEE 802.1ad Provider Bridges (QinQ); IEEE 802.1v VLAN Classification by Protocol and Port; IEEE 802.3ac VLAN tagging; IEEE 802.1d MAC bridges; IEEE 802.1w Rapid Reconfiguration of Spanning Tree; IEEE 802.1s Multiple Spanning Trees; IEEE 802.1x Port Based Network Access Control; ITU-T G.988 GPON; ITU-T G.984x GPON
