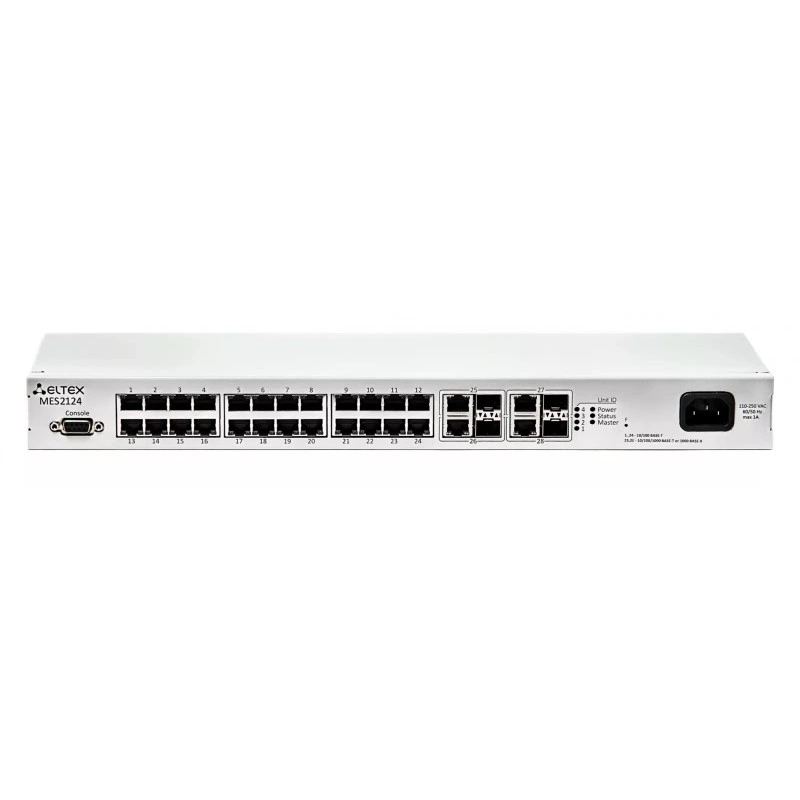

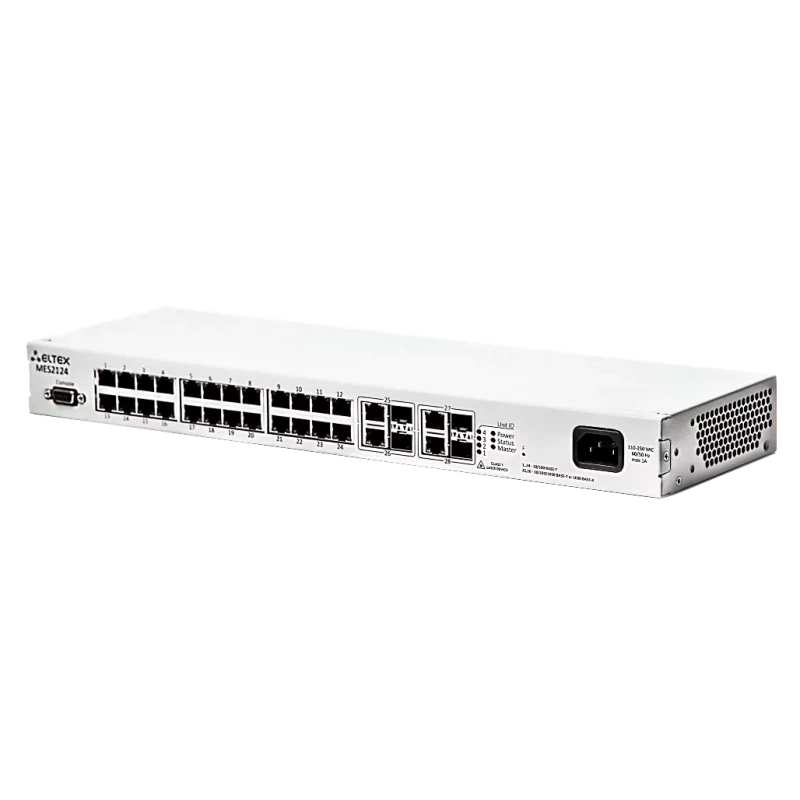

Коммутатор Eltex MES2124

Безопасность и VPN

Функции обеспечения безопасности

DHCP snooping; Опция 82 протокола DHCP; IP Source address guard; Dynamic ARP Inspection (Protection); Поддержка sFlow; Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса; Проверка подлинности по портам на основе 802.1x; Guest VLAN; Система предотвращения DoS атак; Сегментация трафика; Защита от несанкционированных DHCP серверов; Фильтрация DHCP клиентов; Предотвращение атак BPDU; Фильтрация NetBIOS/NetBEUI; PPPoE Intermidiate agent

Габариты и масса

Габариты коммутатора (Ш х В х Г), мм

430 x 44 x 138

Максимальный размер ECMP-групп

Нет

Интерфейсы и подключение

Интерфейсы

24 порта 10/100/1000 Base-T (RJ-45); 4 комбо-порта 10/100/1000 Base-T/1000 Base-X (SFP)

Количество портов

24x1G, 4 комбо

Количество портов DOWNLINK

24

Количество портов UPLINK

4

Количество портов КОМБО 10/100/1000BASE-T/100BASE-FX/1000BASE-X

4

Консольный порт

RS-232

Скорость DOWNLINK

1G

Скорость UPLINK

1G

Тип DOWNLINK

RJ-45

Тип UPLINK

Комбо (RJ-45 / SFP)

Конструкция и монтаж

Тип охлаждения

пассивное

Назначение и исполнение

Промышленный

Нет

Технические характеристики

Питание – 220В AC, 50Гц; Максимальная потребляемая мощность - не более 30Вт; Рабочая температура окружающей среды – от -10° до +45° С; Температура хранения – от -40° до +70° С; Рабочая влажность – не более 80%; Вентиляция – пассивное охлаждение; Размеры – 430x44x138мм, исполнение 19'’, типоразмер 1U

Питание и энергопотребление

Максимальная потребляемая мощность без учета заряда АКБ, Вт

Нет

Максимальная потребляемая мощность, Вт

30

Питание

AC

Питание, В

110-250 В

Питание, ток

AC

Технология PoE

Нет

Примечания и ограничения

Примечания к характеристикам

[1] В версии ПО 1.1.16 поддерживается 3 устройства в стеке

Производительность и ресурсы

MAC-таблица

16K

MIB/IETF

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure; RFC 1212 Concise MIB Definitions; RFC 1213 MIB II; RFC 1215 MIB Traps Convention; RFC 1493, 4188 Bridge MIB; RFC 1157, 2571-2576 SNMP MIB; RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB; RFC 271,1757, 2819 RMON MIB; RFC 2465 IPv6 MIB; RFC 2466 ICMPv6 MIB; RFC 2737 Entity MIB; RFC 4293 IPv6 SNMP Mgmt Interface MIB; Private MIB; RFC 3289 DIFFSERV MIB; RFC 2021 RMONv2 MIB; RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB; RFC 2668 802.3 MAU MIB; RFC 2674, 4363 802.1p MIB; RFC 2233, 2863 IF MIB; RFC 2618 RADIUS Authentication Client MIB; RFC 4022 MIB для TCP; RFC 4113 MIB для UDP; RFC 3298 MIB для Diffserv; RFC 2620 RADIUS Accounting Client MIB; RFC 2925 Ping & Traceroute MIB; RFC 768 UDP; RFC 791 IP; RFC 792 ICMPv4; RFC 2463, 4443 ICMPv6; RFC 4884 Extended ICMP для поддержки сообщений Multi-Part; RFC 793 TCP; RFC 2474, 3260 Определение поля DS в заголовке IPv4 и Ipv6; RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP); RFC 2571, RFC2572, RFC2573, RFC2574 SNMP; RFC 826 ARP

Количество групп LAG (Link Aggregation Groups)

16, до 8 портов в одном LAG

Количество правил SQinQ (ingress / egress)

168 / 96

Максимальный размер Jumbo-фрейма, байт

10 240

Объем буферной памяти

1 Мбайт

Основные функции качества обслуживания (QoS) и ограничения скорости

Поддержка QoS/COS; Статистика QoS; Ограничение скорости на портах (shaping, policing); Поддержка до 4 приоритетных очередей; Поддержка класса обслуживания 802.1p; Защита от широковещательного «шторма»; Управление полосой пропускания; Обработка очередей по алгоритмам Strict/Weighted Round Robin (WRR) priority; Три цвета маркировки; Классификация трафика на основании на основании ACL; Назначение меток CoS/DSCP на основании ACL

Пропускная способность, Гбит/с

56

Таблица VLAN

4K

Регистрация и сертификация

ОКПД2 КТРУ

26.30.11.122

Статус Минпромторг

Нет

Управление и мониторинг

ОАМ

802.3ah Ethernet Link OAM; Dying Gasp; 802.1ag Connectivity Fault Management (CFM); 802.3ah Unidirectional LinkDetection (протокол однонаправленных связей)

Функции мониторинга

Статистика интерфейсов; Удаленный мониторинг RMON/SMON; Поддержка мониторинга загрузки CPU по задачам; Мониторинг памяти; Мониторинг температуры; Мониторинг TCAM

Условия эксплуатации

Рабочая влажность

не более 80 %

Рабочая температура окружающей среды

от -10° до +45 °С

Функции и управление

Качество обслуживания QoS, выходные очереди на порт

4

Количество устройств в стеке

3

Набор функций соответствует версии ПО

1.1.48.6

Основные функции управления

Загрузка и выгрузка файла настройки по TFTP; Протокол SNMP; Интерфейс командной строки(CLI); Web-интерфейс; Syslog; SNTP (Simple Network Time Protocol); Traceroute; LLDP (802.1ab) + LLDP MED; Управление контролируемым доступом – уровни привелегий; Блокировка интерфейса управления; Локальная аутентификация; Фильтрация IP-адресов для SNMP; Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System); Сервер SSH; Поддержка SSL; Поддержка макрокоманд; Журналирование вводимых команд; Системный журнал; Автоматическая настройка DHCP; DHCP Relay (Поддержка IPv4); DHCP Option 12; DHCP Relay Option 82; Добавление тега PPPoE Circuit-ID; Flash File System; Команды отладки; Механизм ограничения трафика в сторону CPU; Шифрование пароля; Восстановление пароля; Ping (поддержка IPv4/IPv6); Multiple IP Interface; Сервер FTP

Поддержка ERPS (G.8032v2)

Да

Поддержка IPv6

Функциональность IPv6 Host; Совместное использование IPv4, IPv6

Поддержка MLAG (Multi-Switch Link Aggregation Group)

Нет

Поддержка Q-in-Q

Да

Поддержка Selective Q-in-Q

Да

Поддержка VLAN

До 4K VLAN; Поддержка Voice VLAN; Зеркалирование VLAN (VLAN mirroring); Поддержка 802.1Q; Поддержка Q-in-Q; Поддержка Selective Q-in-Q; Поддержка GVRP

Поддержка сверхдлинных кадров (Jumbo frames)

Да

Поддержка стекирования

Да

Сервисные функции

Виртуальное тестирование кабеля (VCT); Диагностика оптического трансивера; Green Ethernet

Списки управления доступом ACL

L2-L3-L4 ACL (Access Control List); Поддержка Time-Based ACL; IPv6 ACL; до 512 правил доступа; ACL на основе:; Порта коммутатора; Приоритета 802.1p; VLAN ID; Ether type; DSCP; Типа протокола; Номера порта TCP/UDP; Содержимого пакета, определяемого пользователем; Поддержка режима работы ACL-ONLY, c увеличенным количеством ресурсов коммутатора под ACL

Уровень коммутатора

L2

Функции L2

Поддержка протокола STP (Spanning Tree Protocol); Поддержка 32 независимых STP процессов; Поддержка Spanning Tree Fast Link option; Поддержка STP Mulitprocess (802.1d); Поддержка RSTP (Rapid spaning tree protocol); Поддержка Multiple Spanning Tree- MSTP (IEEE802.1s); Поддержка EAPS; Поддержка STP Root Guard; Поддержка BPDU Filtering; Поддержка STP BPDU Guard; Поддержка Per-device Loopback Detection (LBD); Поддержка G.8032v2

Функции L2 Multicast

Поддержка 1K групп; Поддержка профилей Multicast; Поддержка статических Mullticast групп; Поддержка IGMP Snooping v1,2,3; Поддержка IGMP snooping Fast Leave на основе порта/хоста; Поддержка авторизации IGMP через RADIUS; Поддержка MLD Snooping v1,2; Поддержка IGMP Querier; Multicast TV VLAN; Поддержка MVR

Функции Link Aggregation

Создание групп LAG; Объединение каналов с использованием LACP; Поддержка LAG Balancing Algorithm

Функции при работе с МAC-адресами

Таблица MAC-адресов 16K; Независимый режим обучения в каждой VLAN; Поддержка многоадресной рассылки (MAC Multicast Support); Регулируемое время хранения MAC-адресов; Статические записи MAC (Static MAC Entries)
