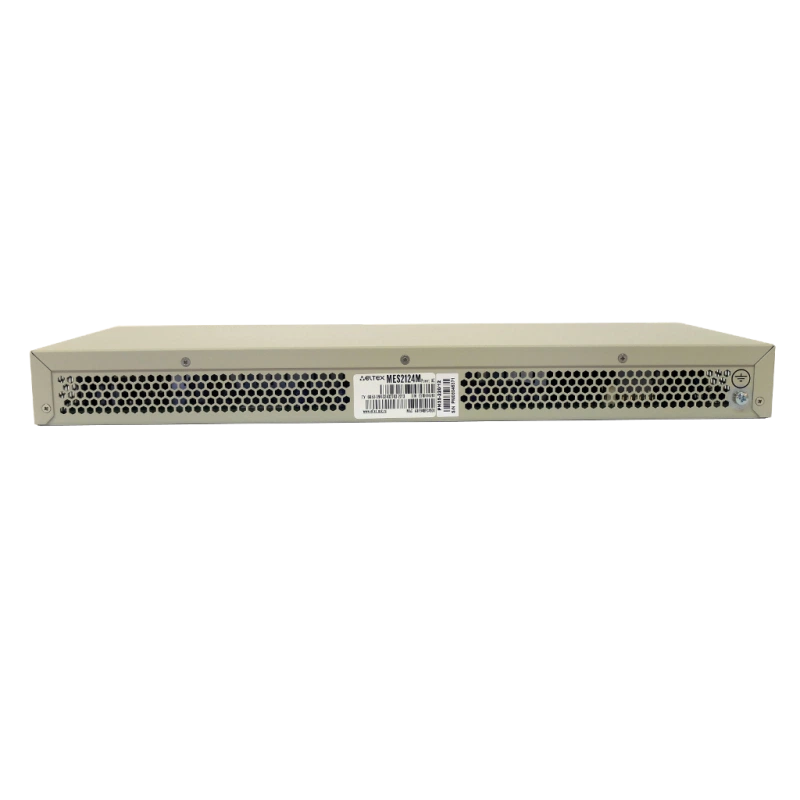

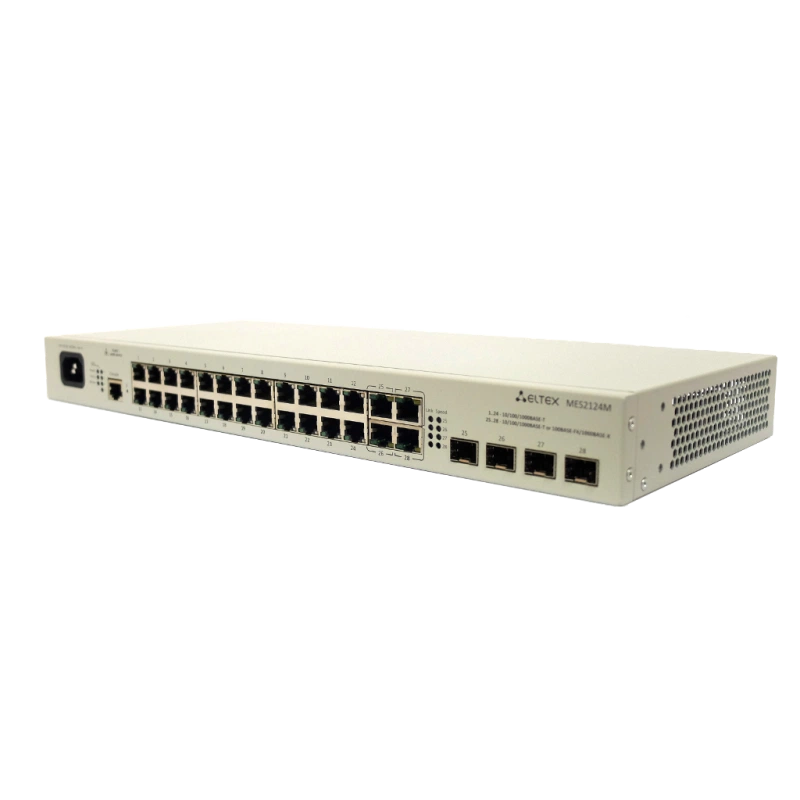

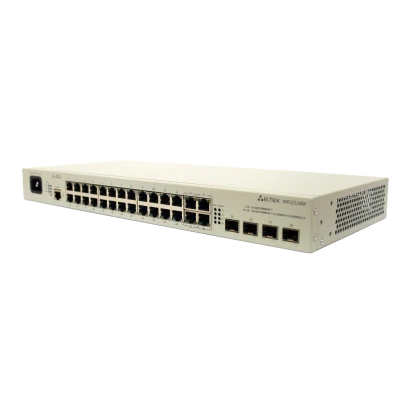

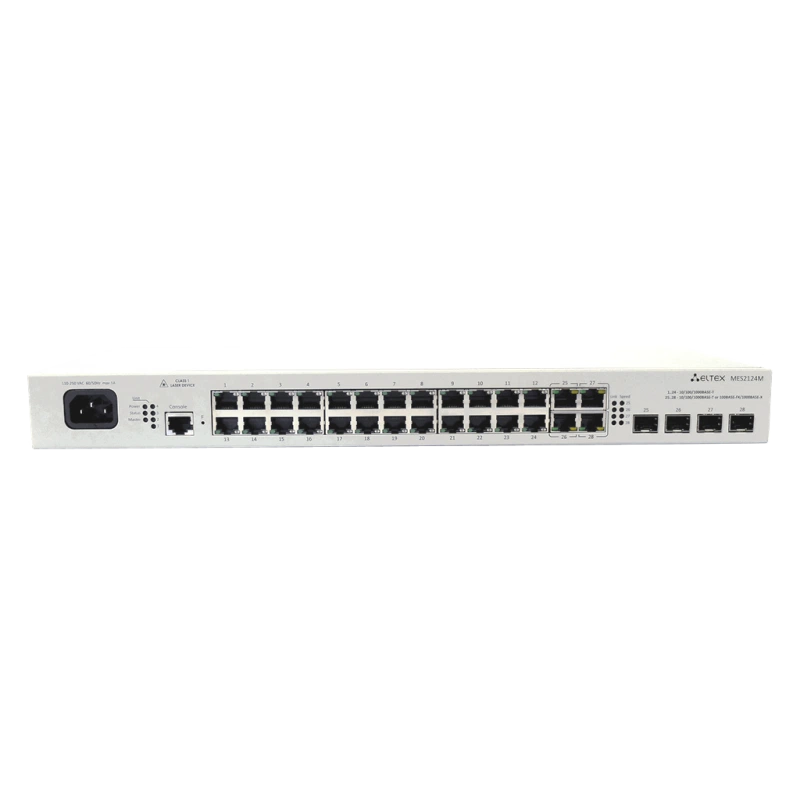

Коммутатор Eltex MES2124M MES2124M_AC

Безопасность и VPN

Функции обеспечения безопасности

DHCP snooping; Опция 82 протокола DHCP; IP Source Guard; Dynamic ARP Inspection (Protection); Поддержка sFlow; Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса; Проверка подлинности по портам на основе 802.1x; Guest VLAN; Система предотвращения DoS-атак; Сегментация трафика; Защита от несанкционированных DHCP-серверов; Фильтрация DHCP-клиентов; Предотвращение атак BPDU; Фильтрация NetBIOS/NetBEUI; PPPoE Intermidiate agent; Выбор алгоритма работы SSH-сервера

Габариты и масса

Вес

2,6 кг

Габаритные размеры (ШxВxГ), мм

430x44x180

Габариты коммутатора (Ш х В х Г), мм

430x44x180

Максимальный размер ECMP-групп

Нет

Интерфейсы и подключение

Интерфейсы

24 х 10/100/1000BASE-T (RJ-45); 4 x 10/100/1000BASE-T/1000BASE-X/ 100BASE-FX Combo; Консольный порт RS-232 (RJ-45)

Количество портов

24x1G, 4 комбо

Количество портов 10/100/1000BASE-T (RJ-45)

24

Количество портов DOWNLINK

24

Количество портов UPLINK

4

Количество портов КОМБО 10/100/1000BASE-T/100BASE-FX/1000BASE-X

4

Консольный порт

RS-232 (RJ-45)

Скорость DOWNLINK

1G

Скорость UPLINK

1G

Тип DOWNLINK

RJ-45

Тип UPLINK

Комбо (RJ-45 / SFP)

Функции интерфейсов

Защита от блокировки очереди (HOL); Поддержка обратного давления (Back pressure); Поддержка Auto MDI/MDIX; Поддержка сверхдлинных кадров (Jumbo frames); Управление потоком (IEEE 802.3X); Зеркалирование портов (Port mirroring); Функция зеркалирования VLAN

Конструкция и монтаж

Исполнение

19'', 1U

Охлаждение

пассивное

Тип охлаждения

Пассивное

Установка в стойку

1U

Назначение и исполнение

Промышленный

Нет

Питание и энергопотребление

Бюджет PoE, Вт

Нет

Максимальная потребляемая мощность

30 Вт

Максимальная потребляемая мощность без учета заряда АКБ, Вт

Нет

Максимальная потребляемая мощность, Вт

30

Питание

110-250 В AC, 50-60 Гц 36-72 В DC

Питание, В

110–250 В

Питание, ток

AC

Поддерживаемые стандарты PoE

Нет

Технология PoE

Нет

Примечания и ограничения

Примечания к характеристикам

[1] Значения указаны для односторонней передачи

Производительность и ресурсы

MAC-таблица

16 384

MIB/IETF

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure; RFC 1212 Concise MIB Definitions; RFC 1213 MIB II; RFC 1215 MIB Traps Convention; RFC 1493, 4188 Bridge MIB; RFC 1157, 2571-2576 SNMP MIB; RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB; RFC 271,1757, 2819 RMON MIB; RFC 2465 IPv6 MIB; RFC 2466 ICMPv6 MIB; RFC 2737 Entity MIB; RFC 4293 IPv6 SNMP Mgmt Interface MIB; Private MIB; RFC 3289 DIFFSERV MIB; RFC 2021 RMONv2 MIB; RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB; RFC 2668 802.3 MAU MIB; RFC 2674, 4363 802.1p MIB; RFC 2233, 2863 IF MIB; RFC 2618 RADIUS Authentication Client MIB; RFC 4022 MIB для TCP; RFC 4113 MIB для UDP; RFC 3298 MIB для Diffserv; RFC 2620 RADIUS Accounting Client MIB; RFC 2925 Ping & Traceroute MIB; RFC 768 UDP; RFC 791 IP; RFC 792 ICMPv4; RFC 2463, 4443 ICMPv6; RFC 4884 Extended ICMP для поддержки сообщений Multi-Part; RFC 793 TCP; RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6; RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol; RFC 2571, RFC2572, RFC2573, RFC2574 SNMP; RFC 826 ARP

Количество групп L2 Multicast (IGMP Snooping)

1000

Количество групп LAG (Link Aggregation Groups)

16, до 8 портов в одном LAG

Количество правил ACL в одном ACL

248

Количество правил SQinQ (ingress / egress)

168 / 96

Максимальный размер Jumbo-фрейма, байт

10 240

Объем буферной памяти

1 Мбайт

Объем оперативной памяти

128 Мбайт (DDR2)

Объем постоянной памяти

16 Мбайт (SPI Flash)

Основные функции качества обслуживания (QoS) и ограничения скорости

Ограничение скорости на портах (shaping, policing); Поддержка класса обслуживания IEEE 802.1p; Защита от широковещательного «шторма»; Управление полосой пропускания; Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR); Три цвета маркировки; Классификация трафика на основании ACL; Назначение меток CoS/DSCP на основании ACL; Перемаркировка меток DSCP в CoS; Перемаркировка меток CoS в DSCP; Назначение VLAN на основании ACL; Назначение меток 802.1p, DSCP для протокола IGMP

Производительность

Пропускная способность - 56 Гбит/с; Производительность на пакетах длиной 64 байта [1] - 41 MPPS; Объем буферной памяти - 1 Мбайт; Объем ОЗУ (DDR2) - 128 Мбайт; Объем ПЗУ (SPI Flash) - 16 Мбайт; Таблица MAC-адресов - 16384; Количество активных VLAN - 4094; Количество групп L2 Multicast (IGMP Snooping) - 1000; Количество правил SQinQ - 168 (ingress) / 96 (egress); Таблица ACL - 248; Link Aggregation Groups (LAG) - 16, до 8 портов в одном LAG; Качество обслуживания QoS - 4 выходных очереди на порт; Размер Jumbo-фрейма - максимальный размер пакетов 10240 байт; Стекирование - 3

Производительность на пакетах длиной 64 байта (для односторонней передачи), MPPS

41

Пропускная способность, Гбит/с

56

Таблица VLAN

4094

Регистрация и сертификация

ОКПД2 КТРУ

26.30.11.122

Статус Минпромторг

Нет

Управление и мониторинг

ОАМ

IEEE 802.3ah, Ethernet OAM; IEEE 802.1ag, Connectivity Fault Management (CFM); IEEE 802.3ah Unidirectional Link Detection (UDLD) - протокол обнаружения однонаправленных линков

Функции мониторинга

Статистика интерфейсов; Удаленный мониторинг RMON/SMON; Поддержка IP SLA; Поддержка мониторинга загрузки CPU по задачам и по типу трафика; Мониторинг загрузки оперативной памяти (RAM); Мониторинг температуры; Мониторинг TCAM

Условия эксплуатации

Рабочая влажность

Не более 80 %

Рабочая температура окружающей среды

От -15° до +50 °С

Температура хранения

от -40° до +70° С

Функции и управление

Аппаратная поддержка Dying Gasp

Нет

Количество устройств в стеке

3

Набор функций соответствует версии ПО

1.1.48.6

Основные функции управления

Загрузка и выгрузка конфигурационного файла по TFTP/SCP; Протокол SNMP; Интерфейс командной строки(CLI); Web-интерфейс; Syslog; SNTP (Simple Network Time Protocol); Traceroute; LLDP (802.1ab) + LLDP MED; Управление контролируемым доступом – уровни привилегий для пользователей; Блокировка интерфейса управления; Локальная аутентификация; Фильтрация IP-адресов для SNMP; Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System); Сервер Telnet, сервер SSH; Клиент Telnet, клиент SSH; Поддержка макрокоманд; Журналирование вводимых команд по протоколу TACACS+; Системный журнал; Автоматическая настройка DHCP; DHCP Relay (Поддержка IPv4); DHCP Option 12; DHCP Relay Option 82; Добавление тега PPPoE Circuit-ID; Команды отладки; Механизм ограничения трафика в сторону CPU; Шифрование пароля; Восстановление пароля; Ping (поддержка IPv4/IPv6); Поддержка статических маршрутов IPv4/IPv6 для сети управления; Поддержка двух версий файлов конфигурации

Поддержка ERPS (G.8032v2)

Да

Поддержка IPv6

Функциональность IPv6 Host; Совместное использование IPv4, IPv6

Поддержка MLAG (Multi-Switch Link Aggregation Group)

Нет

Поддержка Q-in-Q

Да

Поддержка Selective Q-in-Q

Да

Поддержка VLAN

Поддержка Voice VLAN; Поддержка IEEE 802.1Q; Поддержка Q-in-Q; Поддержка Selective Q-in-Q; Поддержка GVRP

Поддержка сверхдлинных кадров (Jumbo frames)

Да

Поддержка стекирования

Да

Сервисные функции

Виртуальное тестирование кабеля (VCT); Диагностика оптического трансивера; Green Ethernet

Списки управления доступом ACL

L2-L3-L4 ACL (Access Control List); Поддержка Time-Based ACL; IPv6 ACL; Поддержка режима ACL-ONLY с увеличенным количеством ресурсов коммутатора под ACL; ACL на основе: Порта коммутатора Приоритета 802.1p VLAN ID EtherType DSCP Типа IP-протокола Номера порта TCP/UDP Содержимого пакета, определяемого пользователем (User Defined Bytes)

Уровень коммутатора

L2

Функции L2

Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d); Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1d); Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s); Поддержка STP Multiprocess; Поддержка STP Root Guard; Поддержка STP Loop Guard; Поддержка STP BPDU Guard; Поддержка BPDU Filtering; Поддержка Spanning Tree Fast Link option; Поддержка Layer 2 Protocol Tunneling; Поддержка Private VLAN; Поддержка ERPS (G.8032v2); Поддержка EAPS; Поддержка Loopback Detection (LBD) на основе VLAN; Изоляция портов; Поддержка Flex Link (Dual homing); Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)

Функции L2 Multicast

Поддержка профилей Multicast; Поддержка статических Mullticast-групп; Поддержка IGMP Snooping v1,2,3; Поддержка IGMP snooping Fast Leave на основе порта/хоста; Поддержка авторизации IGMP через RADIUS; Поддержка MLD Snooping v1,2; Поддержка IGMP Querier; Поддержка MVR

Функции Link Aggregation

Создание групп LAG; Объединение каналов с использованием LACP; Поддержка LAG Balancing Algorithm

Функции при работе с МAC-адресами

Независимый режим обучения в каждой VLAN; Поддержка многоадресной рассылки (MAC Multicast Support); Регулируемое время хранения MAC-адресов глобально и для каждой VLAN; Статические записи MAC (Static MAC Entries); Отслеживание событий MAC change на портах; Отслеживание событий MAC flapping на портах
