Коммутатор Eltex MES5320-24

Безопасность и VPN

Технология EVPN/VXLAN

Да

Технология EVPN/VXLAN [6]

Поддержка сервисов L2VPN; Поддержка сервисов L3VPN

Функции обеспечения безопасности

DHCP Snooping; Опция 82 протокола DHCP; IP Source Guard; Dynamic ARP Inspection; Поддержка sFlow; Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса; Проверка подлинности на основе IEEE 802.1x; Guest VLAN; Система предотвращения DoS-атак; Сегментация трафика; Фильтрация DHCP-клиентов; Предотвращение атак BPDU; Фильтрация NetBIOS/NetBEUI

Габариты и масса

Вес

6.1 кг

Вес брутто, кг

6.1

Вес в упаковке

8 кг

Габариты коммутатора (Ш х В х Г), мм

440 x 44 x 309

Максимальный размер ECMP-групп

1024

Размер коробки ШхВхГ, мм

440 x 44 x 309

Размеры (Ш х В x Г)

440 х 44 х 309 мм

Размеры упаковки (Ш х В x Г)

550 х 85 х 450 мм

Интерфейсы и подключение

Интерфейсы

1000BASE-X (SFP) / 10GBASE-R(SFP+) / 25GBASE-R (SFP28) - 24; 40GBASE-R4 (QSFP+) / 100GBASE-R4 (QSFP28) - 2; 10/100/1000BASE-T (OOB) - 1; USB 2.0 - 1; Консольный порт RS-232 (RJ-45) - 1

Количество L3 интерфейсов

2050

Количество портов

24xSFP28, 2xQSFP28, 1xOOB

Количество портов 1000BASE-X (SFP) / 10GBASE-R (SFP+) / 25GBASE-R (SFP28)

24

Количество портов 40GBASE-R4 (QSFP+) / 100GBASE-R4 (QSFP28)

2

Количество портов DOWNLINK

24

Количество портов UPLINK

2

Консольный порт

RS-232 (RJ-45)

Порт 10/100/1000BASE-T (OOB)

1

Портов OOB

1

Скорость DOWNLINK

25G

Скорость UPLINK

100G

Тип DOWNLINK

SFP28

Тип UPLINK

QSFP28

Функции интерфейсов

Защита от блокировки очереди (HOL); Поддержка обратного давления (Back pressure); Поддержка Auto MDI/MDIX; Поддержка сверхдлинных кадров (Jumbo frames); Управление потоком (IEEE 802.3X); Зеркалирование портов (Port Mirroring); Стекирование

Конструкция и монтаж

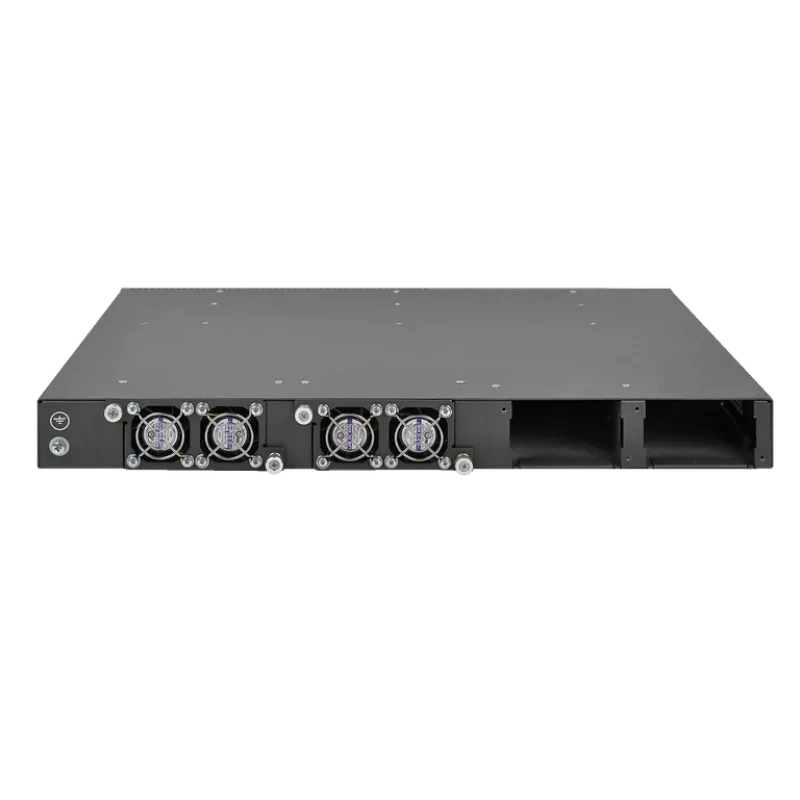

Вентиляция

Front-to-Back, 4 вентилятора

Исполнение

19", 1U

Тип охлаждения

Активное

Установка в стойку

1U

Маршрутизация

Функции L3

Статические маршруты; Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS, BGP [5] (IPv4 Unicast, IPv4 Multicast); Address Resolution Protocol (ARP); Поддержка протокола VRRP; Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP; Поддержка протокола BFD (для BGP, OSPF, IS-IS); Поддержка функции IP Unnumbered; Поддержка технологии VRF lite

Назначение и исполнение

Промышленный

Нет

Питание и энергопотребление

Варианты питания

один источник питания постоянного или переменного тока два источника питания постоянного или переменного тока, с возможностью горячей замены

Максимальная потребляемая мощность

не более 155 Вт

Максимальная потребляемая мощность, Вт

155

Питание

100-240 В AC, 50-60 Гц 36-72 В DC

Питание, В

100-240 В / 36-72 В

Питание, ток

2 смен.БП

Тепловыделение

155 Вт

Тепловыделение, Вт

155

Технология PoE

Нет

Примечания и ограничения

Примечания к характеристикам

[1] Значения указаны для односторонней передачи.; [2] Для каждого хоста в ARP-таблице создается дополнительная запись в таблице коммутации.; [3] Количество правил в MAC / IPv4 / IPv6 ACL с установленной лицензией EVPN равно 6070 / 6070 / 3035.; [4] Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы.; [5] Поддержка протокола BGP предоставляется по лицензии.; [6] Поддержка технологии EVPN предоставляется по лицензии.

Производительность и ресурсы

MAC-таблица

131 072

MIB/IETF

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure; RFC 1212 Concise MIB Definitions; RFC 1213 MIB II; RFC 1215 MIB Traps Convention; RFC 1493, 4188 Bridge MIB; RFC 1157, 2571-2576 SNMP MIB; RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB; RFC 1271, 1757, 2819 RMON MIB; RFC 2465 IPv6 MIB; RFC 2466 ICMPv6 MIB; RFC 2737 Entity MIB; RFC 4293 IPv6 SNMP Mgmt Interface MIB; Private MIB; RFC 3289 DIFFSERV MIB; RFC 2021 RMONv2 MIB; RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB; RFC 2668 IEEE 802.3 MAU MIB; RFC 2674, 4363 IEEE 802.1p MIB; RFC 2233, 2863 IF MIB; RFC 2618 RADIUS Authentication Client MIB; RFC 4022 MIB для TCP; RFC 4113 MIB для UDP; RFC 3298 MIB для Diffserv; RFC 2620 RADIUS Accounting Client MIB; RFC 2925 Ping & Traceroute MIB; RFC 768 UDP; RFC 791 IP; RFC 792 ICMPv4; RFC 2463, 4443 ICMPv6; RFC 4884 Extended ICMP для поддержки сообщений Multi-Part; RFC 793 TCP; RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6; RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP); RFC 2571-2574 SNMP; RFC 826 ARP; МЭК 61850

Количество ARP записей

131 005

Количество VRF (включая VRF по умолчанию)

251

Количество VRRP-маршрутизаторов

127

Количество групп L2 Multicast (IGMP Snooping)

2046

Количество групп LAG (Link Aggregation Groups)

128, до 8 портов в одном LAG

Количество маршрутов L3 IPv4 Unicast

32 733

Количество маршрутов L3 IPv6 Unicast

8180

Количество правил ACL IPv4 / IPv6 с установленной лицензией EVPN

6070 / 3035

Количество правил ACL IPv4 / IPv6, максимальное (если правил MAC ACL = 0)

6070 / 3035

Количество правил ACL MAC с установленной лицензией EVPN

6070

Количество правил ACL MAC, максимальное (если правил ACL IPv4 / IPv6 = 0)

6070

Количество правил SQinQ (ingress / egress)

1320 / 1320

Максимальное количество VXLAN

4093

Максимальный размер Jumbo-фрейма, байт

10 240

Объем буферной памяти

8 Мбайт

Объем оперативной памяти

8 Гбайт (DDR4)

Объем постоянной памяти

8 Гбайт (embedded uSSD)

Основные функции качества обслуживания (QoS) и ограничение скорости

Статистика QoS; Ограничение скорости на портах (shaping, policing); Поддержка класса обслуживания IEEE 802.1р; Защита от широковещательного шторма; Управление полосой пропускания; Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR); Три цвета маркировки; Назначение меток CoS/DSCP на основании ACL; Назначение меток VLAN на основании ACL; Настройка приоритетов 802.1p для VLAN управления; Перемаркировка DSCP to CoS, CoS to DSCP; Назначение меток 802.1p DSCP для протокола IGMP

Производительность

Пропускная способность - 1600 Гбит/с; Производительность на пакетах длиной 64 байта [1] - 406.25 MPPS; Объем буферной памяти - 8 Мбайт; Объем ОЗУ - 8 Гбайт (DDR4); Объем ПЗУ - 8 Гбайт (embedded uSSD); Таблица MAC-адресов - 131 072; Количество ARP-записей [2] - 131 005; Таблица VLAN - 4094; Количество групп L2 Multicast - 2046; Количество правил SQinQ (ingress / egress) - 1320 / 1320; Количество правил ACL MAC, максимальное (если правил ACL IPv4 / IPv6 = 0) [3] - 6070; Количество правил ACL MAC с установленной лицензией EVPN - 6070; Количество правил ACL IPv4 / IPv6, максимальное (если правил MAC ACL = 0) [3] - 6070 / 3035; Количество правил ACL IPv4 / IPv6 с установленной лицензией EVPN - 6070 / 3035; Количество маршрутов L3 IPv4 Unicast [4] - 32 733; Количество маршрутов L3 IPv6 Unicast [4] - 8180; Количество VRRP-маршрутизаторов - 127; Максимальный размер ECMP-групп - 1024; Количество VRF (включая VRF по умолчанию) - 251; Количество L3-интерфейсов - 2050; Максимальное количество VXLAN - 4093; Link Aggregation Groups (LAG) - 128, до 8 портов в одном LAG; Качество обслуживания QoS, выходные очереди на порт - 8; Размер Jumbo-фрейма, максимальный размер пакетов - 10 240 байт; Стекирование, количество устройств - 8

Производительность на пакетах длиной 64 байта (для односторонней передачи), MPPS

406.25

Пропускная способность, Гбит/с

1600

Таблица VLAN

4094

Регистрация и сертификация

ОКПД2 КТРУ

26.30.11.122

РРПП (ПП 719)

10857063

Статус Минпромторг

Да

Управление и мониторинг

OAM

802.3ah Ethernet Link OAM; 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)

Функции мониторинга

Статистика интерфейсов; Удаленный мониторинг RMON; Мониторинг загрузки CPU по задачам и типу трафика; Мониторинг температуры; Мониторинг TCAM

Условия эксплуатации

Рабочая влажность

не более 80 %

Рабочая температура окружающей среды

от 0 до +45 °С

Температура хранения

от -50 до +70°С

Функции и управление

Аппаратная поддержка Dying Gasp

Нет

Качество обслуживания QoS, выходные очереди на порт

8

Количество устройств в стеке

8

Набор функций соответствует версии ПО

в разработке

Основные функции управления

Загрузка и выгрузка конфигурационного файла по TFTP/SCP/SFTP; Протокол SNMP; Интерфейс командной строки (CLI); Web-интерфейс; Syslog; Клиент SNTP (Simple Network Time Protocol); Клиент NTP (Network Time Protocol), cервер NTP, одноранговый узел NTP; Traceroute; LLDP (802.1ab) + LLDP MED; LLDP (IEEE 802.1ab); Поддержка авторизации вводимых команд с помощью сервера TACACS+; Управление доступом к коммутатору – уровни привилегий для пользователей; Списки контроля доступа (Management ACL); Блокировка интерфейса управления; Локальная аутентификация; Фильтрация IP-адресов для SNMP; Клиент RADIUS/TACACS+ (Terminal Access Controller Access Control System); Сервер SSH; Сервер Telnet; Поддержка SSL; Поддержка макрокоманд; Журналирование вводимых команд; Системный журнал; Автоматическая настройка DHCP; DHCP Relay (Option 82); DHCP Option 12; Сервер DHCP; Команды отладки; Механизм ограничения трафика в сторону CPU; Шифрование паролей; Восстановление пароля; Ping (IPv4/IPv6)

Поддержка ERPS (G.8032v2)

Да

Поддержка IPv6

Функциональность IРv6 Host; Совместное использование IРv6, IРv4

Поддержка MLAG (Multi-Switch Link Aggregation Group)

Да

Поддержка Q-in-Q

Да

Поддержка Selective Q-in-Q

Да

Поддержка VLAN

Поддержка Voice VLAN; Поддержка IEEE 802.1Q; Поддержка Q-in-Q; Поддержка Selective Q-in-Q; Поддержка GVRP

Поддержка сверхдлинных кадров (Jumbo frames)

Да

Поддержка стекирования

Да

Сервисные функции

Диагностика оптического трансивера

Списки управления доступом ACL

L2-L3-L4 ACL (Access Control List); Поддержка Time-Based ACL; IРv6 ACL; ACL на основе: Порта коммутатора Приоритета IEEE 802.1p VLAN ID EtherType DSCP Типа IP-протокола Номера порта TCP/UDP

Уровень коммутатора

L3

Функции L2

Поддержка STP (Spanning Tree Protocol, IEEE 802.1d); Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w); Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s); Поддержка Spanning Tree Fast Link option; Поддержка STP Root Guard; Поддержка BPDU Filtering; Поддержка STP BPDU Guard; Поддержка Loopback Detection (LBD); Поддержка ERPS (G.8032v2); Поддержка Flex-link; Поддержка PVSTP+; Поддержка RPVSTP+

Функции L2 Multicast

Поддержка профилей Multicast; Поддержка статических Multicast-групп; Поддержка IGMP Snooping v1,2,3; Поддержка IGMP Snooping Fast Leave на основе хоста/порта; Поддержка PIM-Snooping; Поддержка авторизации IGMP через RADIUS; Поддержка MLD Snooping v1,2; Поддержка IGMP Querier

Функции Link Aggregation

Создание групп LAG; Объединение каналов с использованием LACP; Поддержка LAG Balancing Algorithm; Поддержка Multi-Switch Link Aggregation Group (MLAG)

Функции при работе с МAC-адресами

Независимый режим обучения в каждой VLAN; Поддержка многоадресной рассылки (MAC Multicast Support); Регулируемое время хранения MAC-адресов; Статические MAC-адреса (Static MAC Entries); Логирование событий MAC Flapping
