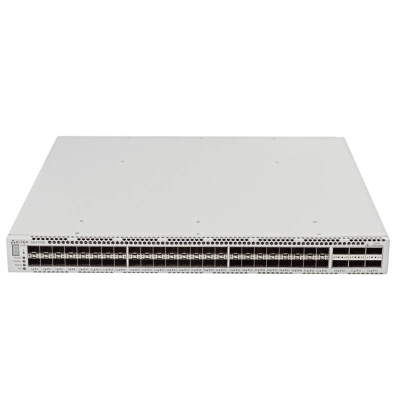

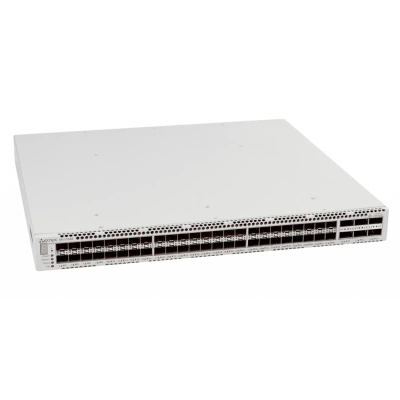

Коммутатор Eltex MES7048

Безопасность и VPN

Функции обеспечения безопасности

Поддержка DHCP Snooping (IPv4 и IPv6); Поддержка IP Source Guard (IPv4 и IPv6); Поддержка Dynamic ARP Inspection; Поддержка IPv6 RA Guard (Stateless); Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса; Проверка подлинности по портам на основе 802.1x; Поддержка гостевых VLAN 802.1x; Система предотвращения DoS-атак; Сегментация трафика; Защита от несанкционированных DHCP-серверов; Фильтрация DHCP-клиентов; Предотвращение атак BPDU; Фильтрация NetBIOS/NetBEUI

Функции обеспечения безопасности кольцевых топологий

Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d); Поддержка RSTP (Rapid Spaning Tree Protocol, IEEE 802.1w); Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s); Поддержка PVSTP+; Поддержка RPVSTP+; Поддержка Spanning Tree Fast Link option; Поддержка STP Root Guard; Поддержка STP Loop Guard; Поддержка BPDU Filtering; Поддержка STP BPDU Guard; Поддержка Loopback Detection (LBD)

Габариты и масса

Вес брутто, кг

6.35

Габариты коммутатора (Ш х В х Г), мм

440 x 44 x 447

Максимальный размер ECMP-групп

512

Масса (без блоков питания)

6,35 кг

Размер коробки ШхВхГ, мм

650 x 150 x 550

Размеры (ШxВxГ)

440х44х447 мм

Интерфейсы и подключение

Интерфейсы

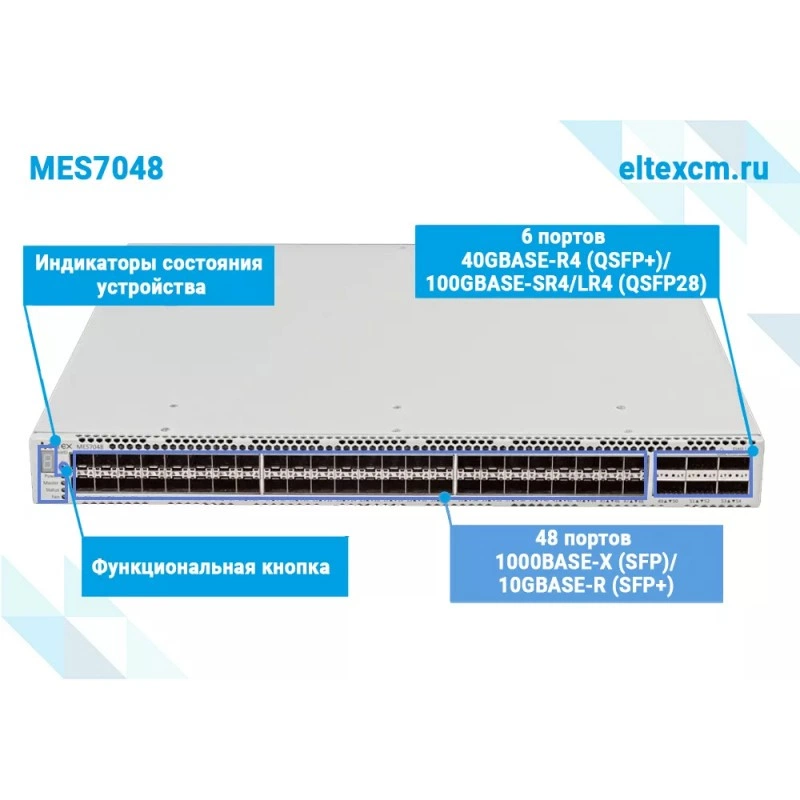

1x10/100/1000BASE-T (ООВ);; 48x10GBASE-R (SFP+)/1000BASE-X (SFP);; 6x40GBASE-SR4/LR4 (QSFP+) / 100GBASE-SR4/LR4 (QSFP28); 1xUSB 2.0; 1хКонсольный порт RS-232 (RJ-45)

Количество L3 интерфейсов

256

Количество портов

48xSFP+, 6xQSFP28, 1xOOB

Количество портов 1000BASE-X (SFP) / 10GBASE-R (SFP+)

48

Количество портов DOWNLINK

48

Количество портов UPLINK

6

Консольный порт

RS-232 (RJ-45)

Порт 10/100/1000BASE-T (OOB)

1

Порт 10/100/1000BASE-T (внутриполосное управление)

Нет

Портов OOB

1

Скорость DOWNLINK

10G

Скорость UPLINK

100G

Тип DOWNLINK

SFP+

Тип UPLINK

QSFP28

Функции интерфейсов

Защита от блокировки очереди (HOL); Поддержка обратного давления (Back Pressure); Поддержка Auto MDI/MDIX; Поддержка сверхдлинных кадров (Jumbo Frames); Управление потоком (IEEE 802.3x); Изоляция портов (Protected ports); Поддержка агрегирования каналов LAG; Поддержка протокола LACP; Поддержка различных методов балансировки трафика в LAG

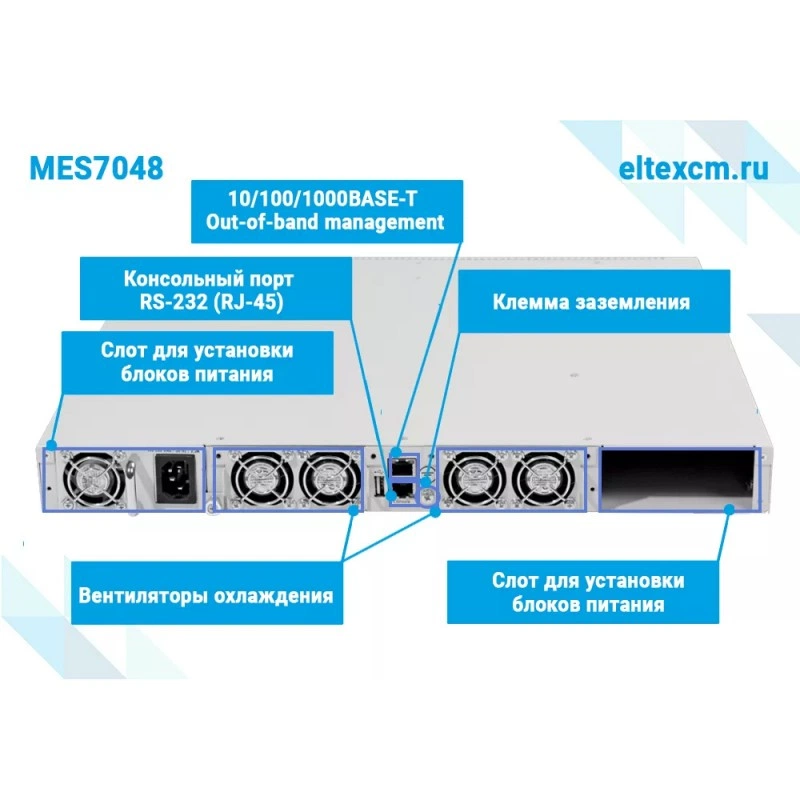

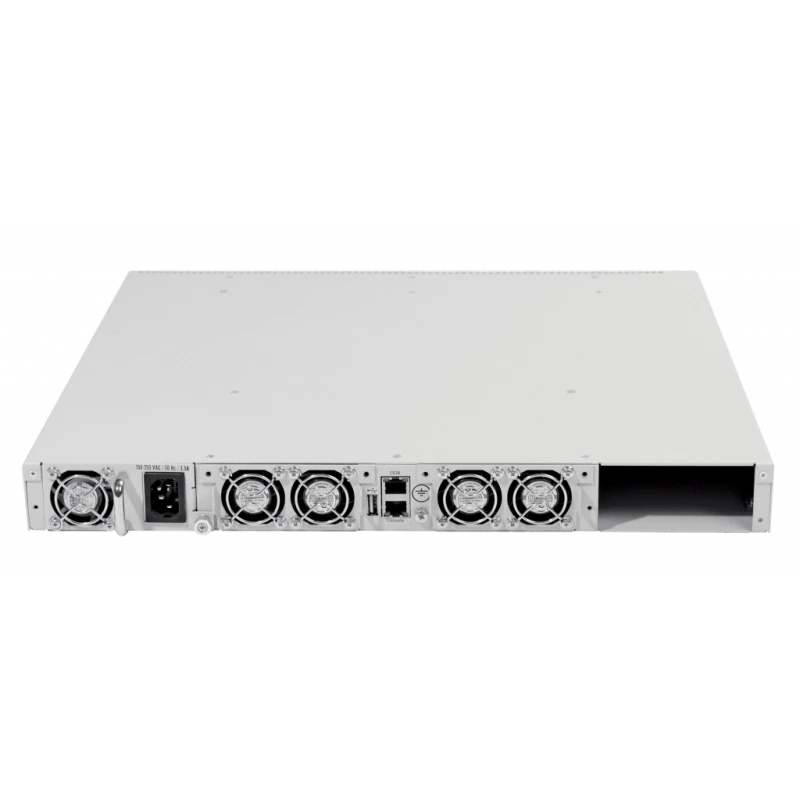

Конструкция и монтаж

Вентиляция

Front-to-Back, 4 вентилятора

Исполнение

19'’, 1U

Тип охлаждения

Front-to-Back, 4 вентилятора

Установка в стойку

1U

Маршрутизация

Функции L3

Статическая маршрутизация; Inter VLAN маршрутизация; Поддержка протоколов динамической маршрутизации RIP, OSPFv2, OSPFv3, BGP; Поддержка Address Resolution Protocol (ARP); Поддержка Proxy ARP; Поддержка маршрутизации на основе политик (Policy-Based Routing); Поддержка VRF; Поддержка BFD; Поддержка протокола VRRP; Балансировка нагрузки ECMP; Поддержка UDP Relay/IP Helper; Поддержка ICMP Throttling; Поддержка Loopback-интерфейсов; Поддержка IPv6 Host; Поддержка IPv6 DHCP Client (Statefull/Stateless); Поддержка DHCPv6 Server; Совместное использование IPv4, Ipv6; Поддержка ICMPv6 Throttling

Назначение и исполнение

Промышленный

Нет

Питание и энергопотребление

Бюджет PoE, Вт

Нет

Максимальная потребляемая мощность

200 Вт

Максимальная потребляемая мощность, Вт

200

Питание

Сеть переменного тока: 176-264 В, 50 Гц Сеть постоянного тока: 36-72 В

Питание, В

176–264 В / 36–72 В

Питание, ток

2 смен.БП

Поддерживаемые стандарты PoE

Нет

Тепловыделение, Вт

200

Технология PoE

Нет

Примечания и ограничения

Примечания к характеристикам

[1] Значение указано для односторонней передачи; [2] Маршруты IPv4/IPv6 используют общие аппаратные ресурсы

Производительность и ресурсы

MAC-таблица

294 912

Количество ARP записей

6144

Количество VRF (включая VRF по умолчанию)

64

Количество VRRP-маршрутизаторов

128

Количество групп L2 Multicast (IGMP Snooping)

2048

Количество групп LAG (Link Aggregation Groups)

64, до 32 портов в одном LAG

Количество маршрутов L3 IPv4 Unicast

16 381

Количество маршрутов L3 IPv6 Unicast

8192

Количество правил ACL в одном ACL

1023

Количество правил ACL, общее (MAC + IPv4 / IPv6)

12 276 входных, 1023 выходных

Максимальный размер Jumbo-фрейма, байт

9394

Объем буферной памяти

16 Мбайт

Объем оперативной памяти

4 Гбайт (DDR3)

Объем постоянной памяти

8 Гбайт (SATA SSD)

Производительность

Пропускная способность - 2,15 Тбит/с; Производительность на пакетах длиной 64 байта [1] - 1449 MPPS; Объем буферной памяти - 16 Мбайт; Объем ОЗУ (DDR3) - 4 Гбайт; Объем ПЗУ (SATA SSD) - 8 Гбайт; Таблица MAC-адресов - 294912; Количество ARP-записей - 6144; Таблица VLAN - 4094; Количество L2 Multicast-групп - 2048; Количество 802.1ad (QinQ) правил - 4090; Количество правил ACL - 12276 (ingress)/1023 (egress); Количество IPv4-маршрутов [2] - 16381; Количество IPv6-маршрутов [2] - 8192; Количество VRRP-маршрутизаторов - 128; Количество ECMP-групп - 512; Количество L3-интерфейсов - 256; Link Aggregation Groups (LAG) - 64, до 32 портов в одном LAG; Количество Loopback-интерфейсов - 64; Качество обслуживания QoS - 7 выходных очередей для каждого порта; Размер Jumbo-фреймов - Максимальный размер пакетов 9394 байт; Стекирование - 8 устройств

Производительность на пакетах длиной 64 байта (для односторонней передачи), MPPS

1449

Пропускная способность, Гбит/с

2150

Таблица VLAN

4094

Регистрация и сертификация

ОКПД2 КТРУ

26.30.11.122

РРПП (ПП 719)

10895091

Статус Минпромторг

Да

Управление и мониторинг

Функции мониторинга

Статистика интерфейсов; Зеркалирование портов (SPAN); Удаленное зеркалирование портов (RSPAN); Поддержка удаленного мониторинга RMON/SMON; Поддержка удаленного мониторинга sFlow; Мониторинг загрузки CPU по задачам и по типу трафика; Мониторинг загрузки оперативной памяти (RAM); Мониторинг температуры; Поддержка LLDP (802.1ab) + LLDP MED; Виртуальное тестирование кабеля (VCT); Диагностика оптического трансивера

Условия эксплуатации

Рабочая влажность

Не более 80%

Рабочая температура окружающей среды

От 0 до +45 °С

Температура хранения

от -40 до +70 °С

Функции и управление

Аппаратная поддержка Dying Gasp

Нет

Качество обслуживания QoS, выходные очереди на порт

7

Количество устройств в стеке

8

Основные функции качества обслуживания (QoS)

Статистика QoS по всем портам; Ограничение скорости на портах (shaping, policing); Поддержка класса обслуживания 802.1p; Поддержка режимов доверия интерфейса: IEEE 802.1p, IP DSCP; Классификация и маппинг трафика на основе 802.1p и IP DSCP; Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast); Управление полосой пропускания интерфейса; Управление полосой пропускания по отдельным очередям; Строгая и взвешенная (WRR/WFQ) обработка очередей; Управление сбросом очередей по алгоритмам Tail Drop и Weighted Random Early Detection (WRED); Назначение меток CoS/DSCP на основе классов; Настройка автоматической VoIP Class of Service (CoS)

Основные функции управления

Загрузка и выгрузка конфигурационного файла по TFTP/SCP/FTP/SFTP и через USB; Загрузка и выгрузка файла ПО по TFTP/SCP/FTP/SFTP и через USB; Поддержка протокола SNMPv1/2/3; Интерфейс командной строки (CLI); Поддержка SSH-сервера; Web-интерфейс; Поддержка NETCONF; Поддержка Syslog; Поддержка SNTP (Simple Network Time Protocol); Поддержка утилит Traceroute/Ping; Поддержка AAA; Локальная аутентификация; Поддержка авторизации команд; Поддержка RADIUS, TACACS+; Блокировка интерфейса управления; Поддержка SSL; Поддержка макрокоманд; Журналирование вводимых команд; Системный журнал; Автоматическая настройка по DHCP; Команды отладки; Механизм ограничения трафика в сторону CPU; Автодополнение команд; Контекстная справка; Шифрование паролей; Списки контроля доступа управления

Особенности физического исполнения

Варианты питания один источник питания постоянного или переменного тока два источника питания постоянного или переменного тока с возможностью горячей замены

Поддержка ERPS (G.8032v2)

Нет

Поддержка MLAG (Multi-Switch Link Aggregation Group)

Да

Поддержка Q-in-Q

Да

Поддержка Selective Q-in-Q

Да

Поддержка сверхдлинных кадров (Jumbo frames)

Да

Поддержка стекирования

Да

Соответствие стандартам MIB/IETF

IEEE 802.3 10BASE-T; IEEE 802.3u 100BASE-T; IEEE 802.3ab 1000BASE-T; IEEE 802.3ac VLAN tagging; IEEE 802.3ad Link aggregation; IEEE 802.3ae 10GbE; IEEE 802.3 Forward Error Correction (FEC) CL91; IEEE 802.1ak Multiple Registration Protocol (MRP); IEEE 802.1as Timing and Synchronization for Time-Sensitive Applications in Bridged Local Area Networks; IEEE 802.1s Multiple Spanning Tree compatibility; IEEE 802.1w Rapid Spanning Tree compatibility; IEEE 802.1D Spanning Tree Compatibility; IEEE 802.1Q Virtual LANs with Port-based VLANs; IEEE 802.1ad Double VLAN tagging (в соответствии с TR-101); IEEE 802.1ag Connectivity Fault Management (CFM); IEEE 802.3ah Operations, Administration and Maintenance (OAM); IEEE 802.1Qat Multiple Stream Reservation Protocol (MSRP); IEEE 802.1Qav Forwarding and Queuing Enhancements for Time-Sensitive Streams; IEEE 801.1Qbb Priority-based Flow Control; IEEE 802.1Qau Virtual bridged local area networks amendment 13: congestion notification (Draft 2.4); IEEE 802.1Qaz Enhanced transmission election for bandwidth sharing between traffic classes (Draft 2.4); IEEE 802.1v Protocol-based VLANs; IEEE 802.1p Ethernet priority with user provisioning and mapping; IEEE 802.1X Port-based authentication and supplicant support; IEEE 802.3x Flow control; IEEE 802.1AB Link Layer Discovery Protocol (LLDP); ANSI/TIA-1057 LLDP-Media Endpoint Discovery (MED); RFC 768 UDP; RFC 783 TFTP; RFC 791 IP; RFC 792 ICMP; RFC 793 TCP; RFC 826 Ethernet ARP; RFC 894 Transmissions of IP datagrams over Ethernet networks; RFC 896 Congestion control in IP/TCP networks; RFC 951 BootP; RFC 1034 Domain names - concepts and facilities; RFC 1035 Domain names - implementation and specification; RFC 1321 Message digest algorithm; RFC 1534 Interoperation between BootP and DHCP; RFC 2021 Remote Network Monitoring Management Information base v2; RFC 2030 Simple Network Time Protocol (SNTP) v4 for IPv4, IPv6, and OSI; RFC 2131 DHCP Client/Server; RFC 2132 DHCP options and BootP vendor extension; RFC 2347 TFTP option extension; RFC 2348 TFTP block size option; RFC 2865 RADIUS client; RFC 2866 RADIUS accounting; RFC 2868 RADIUS attributes for tunnel protocol support; RFC 2869 RADIUS Extensions; RFC 3162 RADIUS and IPv6; RFC 3164 The BSD syslog protocol; RFC 3580 IEEE 802.1X RADIUS usage guidelines; RFC 4541 IGMP Snooping and MLD Snooping; RFC 5171 Unidirectional Link Detection (UDLD) Protocol; RFC 5176 Dynamic Authorization Server; RFC 5424 The Syslog Protocol; RFC 1027 Using ARP to implement transparent subnet gateways (Proxy ARP); RFC 1256 ICMP router discovery messages; RFC 1757, 2819 RMON MIB; RFC 1765 OSPF database overflow; RFC 1812 Requirements for IP version 4 routers; RFC 1997 BGP Communities Attribute; RFC 2082 RIP-2 MD5 authentication; RFC 2131 DHCP relay; RFC 2328 OSPFv2; RFC 2370 OSPF Opaque LSA Option; RFC 2385 Protection of BGP Sessions via the TCP MD5 Signature Option; RFC 2453 RIP v2; RFC 2545 BGP-4 Multiprotocol Extensions for IPv6 Inter-Domain Routing; RFC 2918 Route refresh capability for BGP-4; RFC 3021 Using 31-Bit Prefixes on IPv4 Point-to-Point Links; RFC 3046 DHCP/BootP relay; RFC 3101 The OSPF “not so stubby area” (NSSA) option; RFC 3137 OSPF stub router advertisement; RFC 3623 Graceful OSPF restart-; RFC 3704 Unicast Reverse Path Forwarding (uRPF); RFC 3768 Virtual Router Redundancy Protocol (VRRP) version 2; RFC 5187 OSPFv3 Graceful Restart; RFC 5340 OSPF for IPv6; RFC 5549 Advertising IPv4 Network Layer Reachability Information with an IPv6 Next Hop; RFC 5798 Virtual Router Redundancy Protocol (VRRP) version 3; RFC 5880 Bidirectional Forwarding Detection; RFC 5881 BFD for IPv4 and IPv6 (Single Hop); RFC 6860 Hiding Transit-Only Networks in OSPF; RFC 1981 Path MTU for IPv6; RFC 2460 IPv6 Protocol Specification; RFC 2464 IPv6 over Ethernet; RFC 2711 IPv6 Router Alert; RFC 3056 Connection of IPv6 Domains via IPv4 Clouds; RFC 3315 Dynamic Host Configuration Protocol for IPv6 (DHCPv6); RFC 3484 Default Address Selection for IPv6; RFC 3493 Basic Socket Interface for IPv6; RFC 3513 Addressing Architecture for IPv6; RFC 3542 Advanced Sockets API for IPv6; RFC 3587 IPv6 Global Unicast Address Format; RFC 3633 IPv6 Prefix Options for Dynamic Host Configuration Protocol (DHCP) version 6; RFC 3736 Stateless DHCPv6; RFC 4213 Basic Transition Mechanisms for IPv6; RFC 4291 Addressing Architecture for IPv6; RFC 4443 ICMPv6; RFC 4861 Neighbor Discovery; RFC 4862 Stateless Autoconfiguration; RFC 6164 Using 127-bit IPv6 Prefixes on Inter-router Links; RFC 6583 Operational Neighbor Discovery Problems; RFC 854 Telnet; RFC 855 Telnet Option Specifications; RFC 1155 SMI v1; RFC 1157 SNMP; RFC 1212 Concise MIB definitions; RFC 1867; RFC 1901 Community-based SNMP v2; RFC 1908 Coexistence between SNMP v1 and SNMP v2; RFC 2068 HTTP/1.1 protocol as updated by draft-ietf-http-v11-spec-rev-03; RFC 2271 SNMP Framework MIB; RFC 2295 Transparent Content Negotiation; RFC 2296 Remote Variant Selection; RSVA/1.0 State Management “Cookies”– draft-ietf-http-state-mgmt-05; RFC 2576 Coexistence between SNMP v1, v2, and v3; RFC 2578 SMI v2; RFC 2579 Textual Conventions for SMI v2; RFC 2580 Conformance statements for SMI v2; RFC 2616 HTTP/1.1; RFC 3410 Introduction and Applicability Statements for Internet Standard Management Framework; RFC 3411 An Architecture for Describing SNMP Management Frameworks; RFC 3412 Message Processing and Dispatching for SNMP; RFC 3413 SNMP v3 Applications; RFC 3414 User-Based Security Model for SNMP v3; RFC 3415 View-Based Access Control Model for SNMP; RFC 3416 Version 2 of the Protocol Operations for SNMP; RFC 3417 Transport Mappings for SNMP; RFC 3418 Management Information Base for SNMP; RFC 6020 A Data Modeling Language for NETCONF; RFC 6022 YANG Module for NETCONF Monitoring; RFC 6242 Using the NETCONF Protocol over Secure Shell (SSH); RFC 6415 Web Host Metadata; RFC 6536 NETCONF Access Control Model; RFC 7223 YANG Data Model for Interface Management; RFC 7277 YANG Data Model for IP Management; RFC 7317 YANG Data Model for System Management; RFC 2246: The TLS Protocol, version 1.0; RFC 2818: HTTP over TLS; RFC 3268: AES Cipher Suites for Transport Layer Security SSH 1.5 and 2.0; RFC 4251: SSH Protocol Architecture; RFC 4252: SSH Authentication Protocol; RFC 4253: SSH Transport Layer Protocol; RFC 4254: SSH Connection Protocol; RFC 4716: SECSH Public Key File Format; RFC 4419: Diffie-Hellman Group Exchange For The Ssh Transport Layer Protocol; RFC 1858 Security Considerations for IP Fragment Filtering; RFC 2474 Definition of the Differentiated Services Field (DS Field) in the IPv4 and IPv6 headers; RFC 2475 An architecture for differentiated services; RFC 2597 Assured forwarding Per Hop Behavior (PHB) group; RFC 2697 Single-Rate Policing; RFC 3246 An expedited forwarding PHB; RFC 3260 New terminology and clarifications for DiffServ; RFC 1997 BGP Communities Attribute; RFC 2385 Protection of BGP Sessions via the TCP MD5 Signature Option; RFC 2545 BGP-4 multiprotocol extensions for IPv6 inter-domain routing; RFC 2918 Route Refresh Capability for BGP-4; RFC 4271 A Border Gateway Protocol 4 (BGP-4); RFC 4360 BGP Extended Communities Attribute; RFC 4456 BGP Route Reflection: An Alternative to Full Mesh Internal BGP (IBGP); RFC 4486 Subcodes for BGP Cease Notification Message; RFC 4724 Graceful Restart; RFC 4760 Multiprotocol Extensions for BGP-4; RFC 5492 Capabilities Advertisement with BGP-4; RFC 6793 BGP Support for Four-Octet Autonomous System (AS) Number Space; RFC 7047 Open vSwitch Database Management Protocol; ANSI/INCITS Fibre Channel backbone-5 (FC-BB-5) Rev 2.0.0 - FIP Snooping bridge

Стекирование

Поддержка резервирования управляющего юнита (мастера); Управление по одному IP-адресу; Автоматический выбор управляющего юнита (мастера); Автоматическое обновление ПО и конфигурации по всему стеку; Горячая замена отдельных модулей стека; Оффлайн конфигурирование отдельных модулей стека; Стекирование до 8 юнитов в стеке

Уровень коммутатора

L3

Функции Data Center Bridging (DCB)

Поддержка Quantized Congestion Notification (QCN); Поддержка Enhanced Transmission Selection (ETS); Поддержка Priority-Based Flow Control (PFC); Поддержка Data Center Bridging Exchange Protocol (DCBX); Поддержка MLAG (Virtual Port Channel); Поддержка FIP Snooping; Поддержка ускоренной коммутации (Cut-through switching)

Функции L2 Multicast

Поддержка IGMP Snooping v1,2,3; Поддержка IGMP Snooping Fast Leave на основе хоста/порта; Поддержка MLD Snooping v1,2; Поддержка MGMD Snooping SSM; Поддержка IGMP и MLD Snooping Querier; Поддержка MVR; Поддержка GMRP

Функции METRO

Поддержка Ethernet OAM; Поддержка Connectivity Fault Management (CFM); Поддержка Unidirectional Link Detection (UDLD); Поддержка Layer-2 Protocol Tunneling (L2PT); Поддержка 802.1ad Double VLAN tagging (в соответствии с TR-101)

Функции по работе с MAC-адресами

Поддержка многоадресной рассылки (MAC Multicast Support); Статическая фильтрация MAC-адресов (Static MAC filtering); Блокировка порта/VLAN по MAC-фильтру

Функции по работе с VLAN

Поддержка 802.1Q; Поддержка GVRP; Поддержка VLAN на основе MAC/IP; Поддержка различных режимов работы порта с VLAN; Поддержка Voice VLAN; Независимый режим обучения в каждой VLAN; Поддержка Private VLAN; Поддержка Layer 2 Protocol Tunneling

Функции работы со списками доступа

Поддержка L2-L3-L4 ACL (Access Control List); Поддержка Time-Based ACL; Поддержка IPv6 ACL; ACL на основе: MAC/IP/IPv6-адресов источника/назначения Порта коммутатора Приоритета 802.1p VLAN ID Ethertype TOS/DSCP/Preference Типа протокола Номера порта источника/назначения TCP/UDP; Поддержка действий ACL: Назначение выходных очередей Перенаправление или зеркалирование трафика на конкретный порт Ограничение скорости потока соответствующих правил Генерация сообщений на определенное число попаданий пакетов под правило
