Артикул: OLT LTX-8C

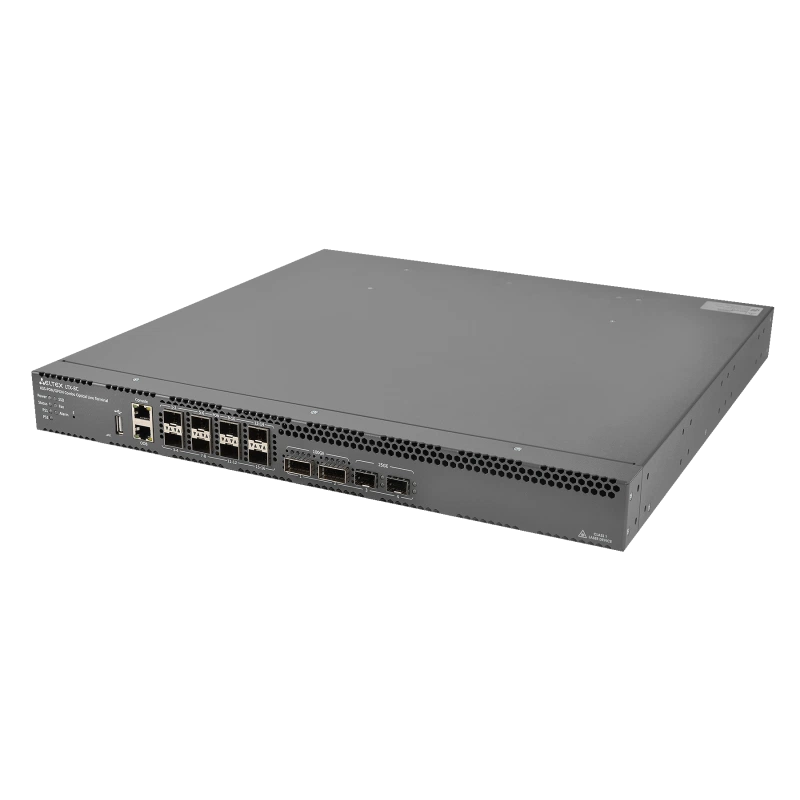

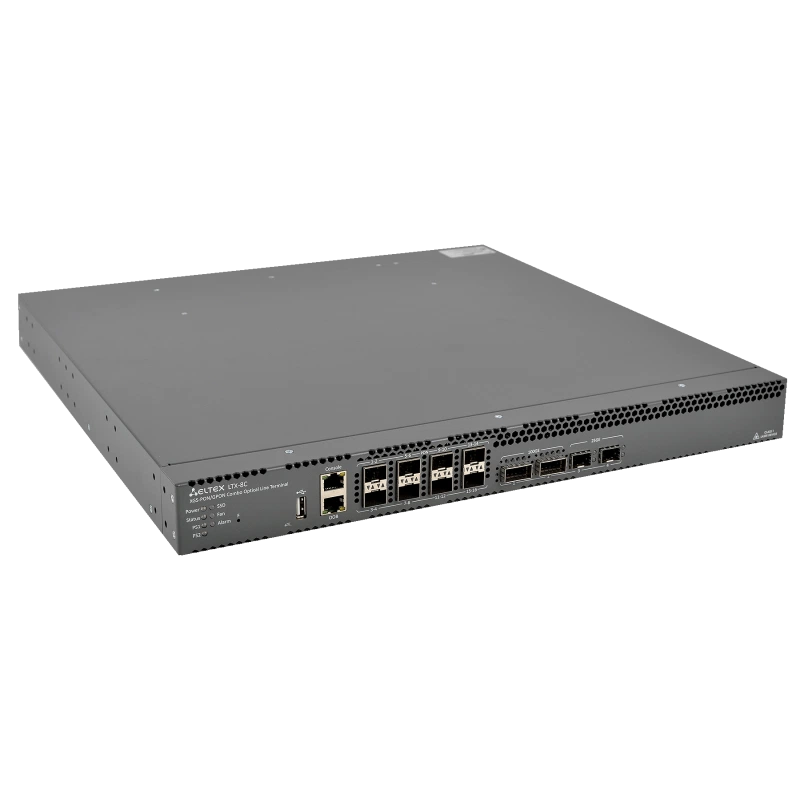

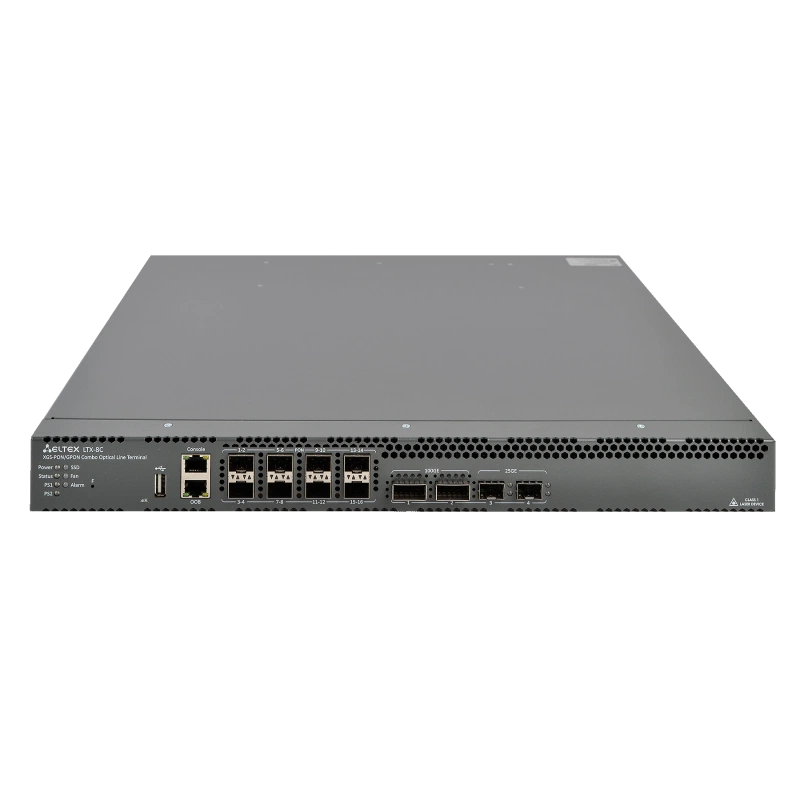

Станционный терминал Eltex OLT LTX-8C

Name: Станционный терминал Eltex OLT LTX-8C
Brand: Eltex
SKU: OLT LTX-8C

Цена по запросу

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Имя

Фамилия

E-mail

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@etx-russia.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 288-84-20

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание станционного терминала

OLT LTX-8C - станционное оборудование PON. Максимальное количество подключаемых ONT по XGS-PON 2048, по GPON 1024. Для подключения к транспортной сети оператора оборудование оснащено портами 2x100/40GE, 2x25/10/1GE. Поддерживает переключение/горячую замену на резервный модуль питания в случае перебоев с электропитанием.

Ключевые преимущества

8 Combo-портов XGS-PON/GPON, исполнение 1U
Резервирование источников питания с возможностью горячей замены
Удаленное управление посредством CLI, SNMP
Соответствие стандартам G.988, G.984.x и TR-156
Предоставление услуг кабельного телевидения совместно с передачей данных
Идеальное решение для небольшого поселка или многоквартирного дома

Станционное оборудование (OLT) серии LTX предназначено для организации широкополосного доступа по пассивным оптическим сетям (PON).

Интерфейсы Combo XGS-PON служат для подключения оптической распределительной сети. К каждому физическому интерфейсу можно подключить по одному волокну одновременно до 256 абонентских оптических терминалов по стандарту XGS-PON и до 128 - по стандарту GPON. Выход в транспортную сеть оператора реализуется посредством 100 Gigabit и 25 Gigabit uplink-интерфейсов.

Применение OLT LTX позволяет оператору строить масштабируемые отказоустойчивые сети «последней мили», отвечающие высоким требованиям к безопасности. OLT осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью.

Широкополосный абонентский доступ по технологии FTTH представляет собой самый качественный вариант доставки услуг Triple Play, так как обеспечивает высокие скорости передачи данных на большие расстояния.

Основным преимуществом технологии PON является отсутствие на участке от OLT до ONT активных узлов, требующих электропитания, что значительно снижает расходы на эксплуатацию сети. Кроме того, технология PON позволяет экономить на кабельной инфраструктуре за счет сокращения суммарной протяженности оптических волокон, так как на участке от центрального узла до сплиттера используется одно волокно на группу абонентов.

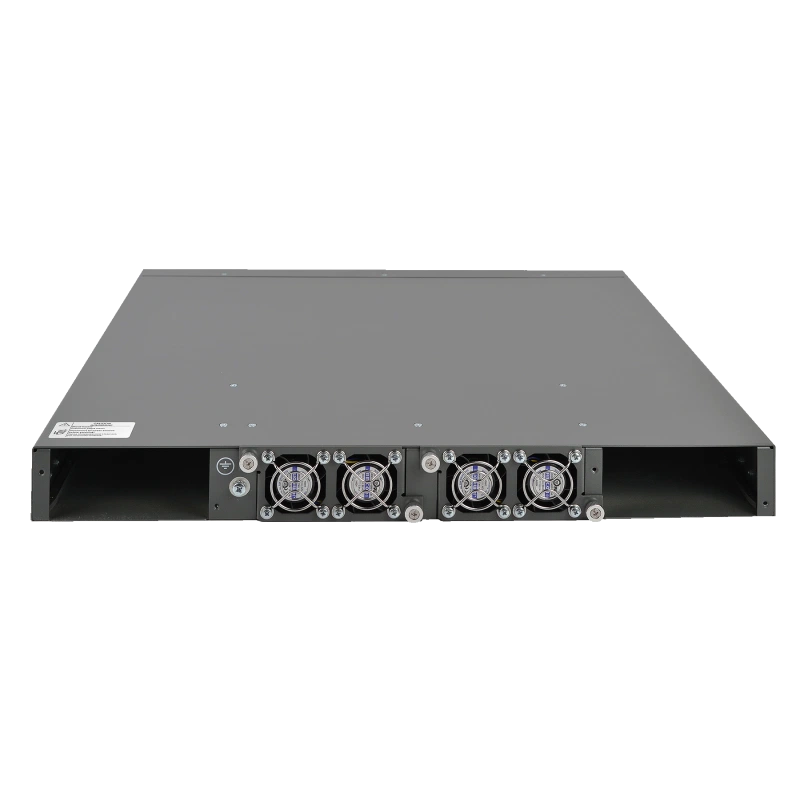

Станционные терминалы OLT поддерживают использование двух модулей питания с возможностью автоматического переключения на резервный модуль и горячей замены модулей питания.

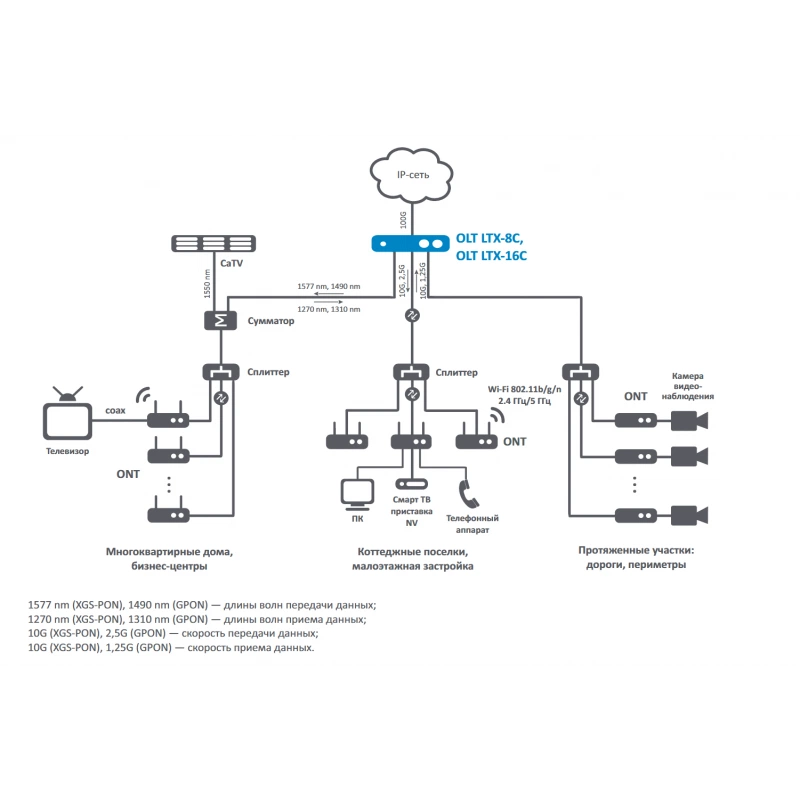

Схема применения

Основные характеристики

Технология PON: 10G-PON
Тип оборудования PON: OLT
Количество портов PON: 8
Размер коробки ШхВхГ, мм: 430 x 43 x 447
Вес брутто, кг: 6.7
Интерфейсы: Uplink 2 порта 100/40GE (QSFP28/QSFP+) 2 порта 25/10/1GE (SFP28/SFP+/SFP); Downlink 8 Сombo-портов (10/10 Гбит/с XGS-PON и 2.5/1.25 Гбит/с GPON); 10/100/1000BASE-T (ООВ) - 1; Консольный порт RS-232 (RJ-45) - 1; USB 2.0 - 1; Максимальное количество ONT - 2048 XGS-PON и 1024 GPON

Технические характеристики OLT LTX-8C

Габариты и масса

Вес брутто, кг: 6.7
Габариты (Ш x В x Г): 450 × 85 × 550 мм,

Масса: 6.7 кг
Размер коробки ШхВхГ, мм: 430 x 43 x 447

Интерфейсы и подключение

Интерфейсы: Uplink 2 порта 100/40GE (QSFP28/QSFP+) 2 порта 25/10/1GE (SFP28/SFP+/SFP); Downlink 8 Сombo-портов (10/10 Гбит/с XGS-PON и 2.5/1.25 Гбит/с GPON); 10/100/1000BASE-T (ООВ) - 1; Консольный порт RS-232 (RJ-45) - 1; USB 2.0 - 1; Максимальное количество ONT - 2048 XGS-PON и 1024 GPON
Количество портов PON: 8

Параметры SFP PON [1]: Среда передачи - оптоволоконный кабель SMF-9/125, G.652; Коэффициент разветвления - 1:256 XGS-PON или до 1:128 GPON; Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strength Indication); Соответствует ITU-T G.9807.1; Максимальная дальность действия - 20 км; Передатчик 1577 нм (XGS-PON): Скорость передачи данных - 9.953 Гбит/с Средняя выходная мощность - +2..+5 дБм; Передатчик 1490 нм (GPON): Скорость передачи данных - 2.488 Гбит/с Средняя выходная мощность - +2..+5 дБм; Приемник 1270 нм (XGS-PON): Скорость передачи данных - 9.953 Гбит/с Чувствительность приемника - -26 дБм; Приемник 1310 нм (GPON): Скорость передачи данных - 1.244 Гбит/с Чувствительность приемника - -28 дБм
Режимы портов: Дуплексный режим 100/40 Гбит/с для оптических портов QSFP28/QSFP+; Дуплексный режим 25/10/1 Гбит/c для оптических портов SFP28/SFP+/SFP

Назначение и исполнение

Дополнительные возможности: Зеркалирование трафика с VLAN, с порта; Таблица MAC-адресов 64K на коммутатор, 8K на порт; Ограничение количества MAC-адресов [2]; Поддержка STP, RSTP, MSTP [2]; Поддержка ERPSv2 [2]; Поддержка QoS: 802.1p, WFQ, DSCP [2]; Изоляция портов, изоляция портов в пределах одной VLAN; Ограничение unicast/multicast/broadcast-трафика; Поддержка ACL IPv4; Поддержка QinQ в соответствии с IEEE 802.1ad; Количество multicast-групп до 1024; Поддержка IGMP Fast Leave; Поддержка IGMP Proxy; Поддержка IGMP Snooping; Поддержка IGMP Querier; Поддержка DHCPv4 Snooping; Поддержка IP Source guard; Поддержка DHCPv4 Relay Agent (Option 82); Поддержка PPPoE Intermediate agent; Поддержка LLDP (802.1ab); Поддержка Storm Control [2]; Поддержка Policy [2]; Утилизация по сервисам ONT; Поддержка OMCI Bridge; Поддержка OMCI Rg
Коммутатор: Производительность коммутатора - 300 Гбит/с; Таблица MAC-адресов - 64K записей; Поддержка VLAN - до 4K в соответствии с 802.1Q

Основные характеристики: 10G-PON; Производительность - 300 Гбит/с; Интерфейсы 8хXGS-PON/GPON 2х25/10/1GE (SFP28/SFP+/SFP) 2х100/40GE (QSFP28/QSFP+); Количество ONT XGS-PON до 2048 GPON до 1024; Стандарты - G.988/G.984.x/TR-156; Питание - AC/DC, 2 сменных БП
Тип оборудования PON: OLT

Оптические параметры

Технология PON: 10G-PON

Питание и энергопотребление

Напряжение питания [1]: 176-264 В AC, 50-60 Гц 36-72 В DC

Потребляемая мощность: не более 120 Вт

Примечания и ограничения

Примечания к характеристикам: [1] Параметр определяется при заказе; [2] В текущей версии не реализовано.

Управление и мониторинг

Управление и мониторинг: Поддержка RADIUS, TACACS+; Управление и мониторинг - CLI (SSH2, Telnet), SNMP, web; Ограничение доступа - по паролю, IP-адресу, уровню привилегии; Поддержка нескольких management-интерфейсов

Условия эксплуатации

Относительная влажность: до 80 %

Рабочий диапазон температур: от -5 до 40 °C

Функции и управление

Особенности физического исполнения: Установленный блок питания, 19" конструктив, типоразмер 1U

Стандарты: ITU-T G.988 PON; ITU-T G.984x GPON; ITU-T G.8032/Y.1344 Ethernet ring protection switching [2]; TR-156; IEEE 802.3i 10BASE-T Ethernet; IEEE 802.3u 100BASE-T Fast Ethernet; IEEE 802.3ab 1000BASE-T Gigabit Ethernet; IEEE 802.3z Fiber Gigabit Ethernet; ANSI/IEEE 802.3 NWay auto-negotiation; IEEE 802.3x Full Duplex and flow control [2]; IEEE 802.3ad Link aggregation; IEEE 802.1p Protocol for Traffic Prioritization; IEEE 802.1Q Virtual LANs; IEEE 802.1ad Provider Bridges (QinQ); IEEE 802.3ac VLAN tagging; IEEE 802.1d MAC bridges; IEEE 802.1w Rapid Reconfiguration of Spanning Tree [2]; IEEE 802.1s Multiple Spanning Trees [2]
