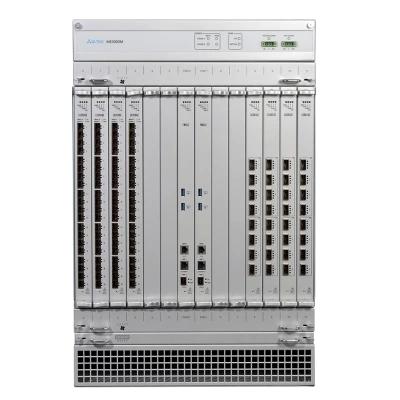

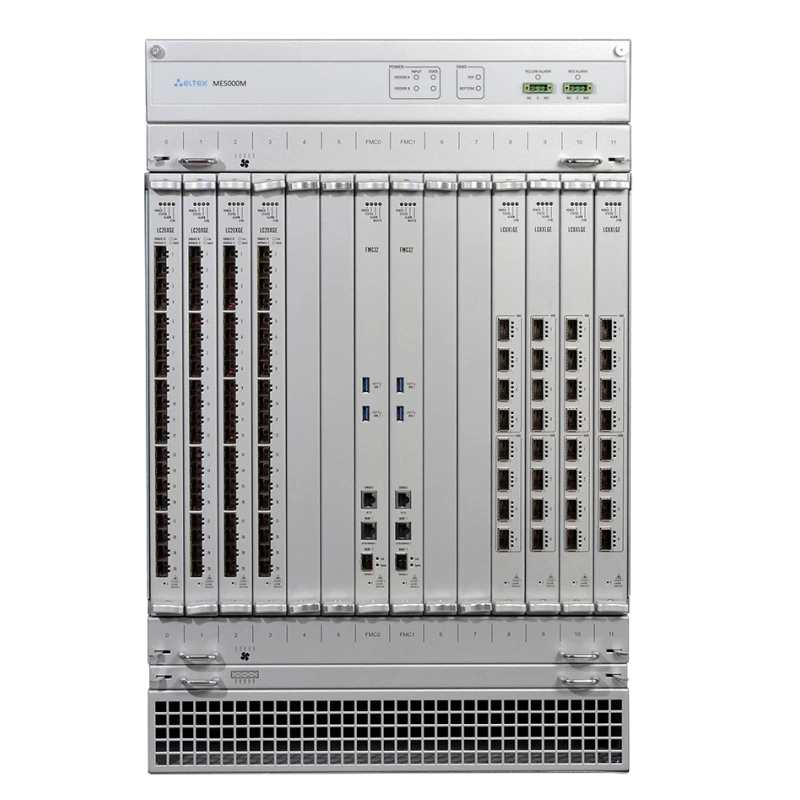

Маршрутизатор Eltex ME5000M

Габариты и масса

Вес брутто, кг

50

Габаритные размеры (Ш × В × Г) - FMC32

30 × 358,5 × 397 мм LC20XGE – 30 × 358 × 397 мм

Габаритные размеры (Ш × В × Г) - LC8XLGE

30 × 358 × 397 мм

Габаритные размеры (Ш × В × Г) - ME5000-mFC2

436 × 43 × 446 мм

Габаритные размеры (Ш × В × Г) - МЕ5000-FP

30 × 341,5 × 397 мм

Габаритные размеры (Ш × В × Г) - Шасси

487 × 661 × 495 мм

Масса Шасси в сборе без LC/FMC

46,7 кг FMC32 – 3,42 кг LC20XGE – 3,7 кг LC8XLGE – 3,9 кг ME5000-mFC2 – 6,28 кг МЕ5000-FP – 0,76 кг

Размер коробки ШхВхГ, мм

750 x 600 x 600

Интерфейсы и подключение

LC20XGE - Модуль интерфейсов 10GE

Интерфейсы: 20 × 10 Gbps (SFP+); Производительность - 200 Gbps 720 Mpps; Энергопотребление - До 250 Вт

LC8XLGE - Модуль интерфейсов 40GE/100GE

Интерфейсы: 4 × 40GE (QSFP) 4 × 100GE/ 40GE (QSFP28); Производительность - 560 Gbps 720 Mpps; Энергопотребление - До 250 Вт

Количество портов 10G

4

Количество портов 25G

4

Функции интерфейсов

Группы интерфейсов LAG, LACP; Туннельные интерфейсы с поддержкой IP-GRE и IP-IP; Интерфейсы IP unnumbered, функциональность Proxy ARP; Layer3-интерфейсы в бридж-доменах (Bridge-domain Virtual Interfaces, BVI); Равномерная балансировка трафика в группе; Multi-chassis LAG; Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130); Зеркалирование трафика SPAN, RSPAN, в том числе на основе ACL; Поддержка SyncE; Поддержка QSFP-breakout с разбиением 4×10G и 4×25G; Поддержка объединения 4×10G интерфейсов в один 40G-интерфейс

Конструкция и монтаж

ME5000-mFC2 - Модуль вентиляции

Энергопотребление - До 400 Вт

Монтаж в стойку

15U

Маршрутизация

Функции MPLS

Поддержка Label Distribution Protocol (LDP); Поддержка LDP FRR; Поддержка mLDP; Поддержка аутентификации LDP (MD5); Поддержка RSVP-TE: автоматическое построение туннелей с заданным требованием по полосе, полуавтоматическое построение туннелей с указанием промежуточных узлов; Поддержка аутентификации RSVP-TE; Поддержка RSVP-TE FRR (detour, facility); Поддержка RSVP-TE end-to-end protection; Поддержка RSVP-TE autobandwidth; Поддержка BGP IPv4 multicast для PIM RPF; Поддержка Multiprotocol extensions for BGP-4; Поддержка BGP labeled unicast; Поддержка MPLS pseudowire с функционалом PW backup; Поддержка MPLS FAT PW (flow-aware transport); Поддержка MPLS L2VPN VPWS VPLS LDP signalling («Martini») VPLS BGP autodiscovery/signalling («Kompella») L2VPN Inter-AS option B, option C; Поддержка MPLS L3VPN L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast BGP 6VPE L3VPN Inter-AS option A, option B, option C Назначение меток в режиме label-per-vrf; Утилиты LSP ping и LSP traceroute; Поддержка LDPoRSVP; Поддержка Carrier Supporting Carrier (CsC)

Характеристики модулей FMC32 - Модуль маршрутизации и управления

Объем оперативной памяти процессора – до 64 ГБ; Интерфейсы: Порт управления 1GbE RJ-45 Порт управления 1GbE SFP Консольный порт RS-232 (RJ-45) Порты USB 2 × USB 3.0; Производительность - 3,06 Tbps; Энергопотребление - До 190 Вт

Назначение и исполнение

Конструктивное исполнение Состав шасси

До 2 модулей управления и коммутации; До 12 модулей линейных интерфейсов; Вертикальное расположение модулей

Питание и энергопотребление

Максимальная потребляемая мощность

4200 Вт

Питание, В

DC

Примечания и ограничения

Примечания к характеристикам

Набор функций соответствует версии ПО 3.7.0; [1] Требуется наличие аппаратного модуля сбора статистики на линейных картах с активированным Netflow/IPFIX.

Производительность и ресурсы

FIB

2M IPv4/1,3M IPv6

RIB

до 72M IPv4, либо 32M IPv6

Произв-сть, Гбит/с

560

Произв-сть, Мпкт/с

720

Производительность

Коммутационная производительность модуля управления и коммутации - 3,06 Тбит/с; Максимальная производительность фабрики коммутации шасси - До 6,1 Тбит/с при установке двух модулей FMC32; Максимальная пропускная способность на слот: До 255 Гбит/с при установке одного модуля FMC32 До 510 Гбит/с при установке двух модулей FMC32 Линейные карты обеспечивают обработку данных на скорости wirespeed при размере пакетов 256 байт и более; Производительность модулей линейных интерфейсов - Обработка данных на скорости wirespeed при размере пакетов 256 байт и более; Количество пакетных очередей - 96K на линейную карту; Емкость базы маршрутов FIB - До 2M маршрутов IPv4 либо 1,3M IPv6 (фактическая вместимость FIB зависит от длины префикса). Ресурс является разделяемым с таблицами ARP и IPv6 ND cache; Емкость таблицы MAC-адресов - До 750000 на линейную карту. Ресурс является разделяемым с таблицами MPLS-коммутации и элементами single-hop BFD-сессий Емкость базы маршрутов RIB До 72M маршрутов IPv4 До 32M маршрутов IPv6 Определяется объемом свободной оперативной памяти; Количество L3-сабинтерфейсов До 96K на устройство До 8К на линейную карту; Количество MPLS VPN-соединений (сервисных туннелей L2/L3) - До 16K на устройство; Количество MPLS LSP (транспортных туннелей) - До 16K на линейную карту; Количество ARP-записей - До 57K на линейную карту; Количество VRF (MPLS L3VPN) - До 1000 (либо до 128 при запущенных экземплярах BGP-процессов в каждом из VRF)

Производительность, Gbps

560

Производительность, Mpps

720

Размер базы FIB

До 2M маршрутов IPv4/1,3 M IPv6 при использовании модулей LC20XGE и LC8XLGE

Регистрация и сертификация

ОКПД2 КТРУ

26.30.11.122

РРПП (ПП 719)

10887113

Статус Минпромторг

Да

Управление и мониторинг

Резервирование

Резервирование модулей маршрутизации и управления; Два ввода питания, распределенная схема электропитания модулей с резервированием «1+1»; Резервирование модулей вентиляции

Управление Multicast

Поддержка PIM-SM, PIM-SSM, Anycast RP; Поддержка IGMP v2/v3, SSM mapping; Поддержка протокола MSDP; Поддержка MulticastVPN поверх mLDP; Поддержка технологии VRF-lite, в том числе для всех протоколов (PIM/IGMP/MSDP); Поддержка BGP IPv4 multicast для PIM RPF

Управление и мониторинг

Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления; Протокол SNMPv1/v2c/v3 для мониторинга состояния устройства; Протокол NETCONF; Экспорт статистических данных (Netflow v9, v5, IPFIX) [1]; Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP); Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+; Удаленная смена ПО; Мониторинг параметров и ресурсов системы; Поддержка syslog; Синхронизация времени, протоколы NTP, SNTP; Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering); Возможность ограничения скорости перехвата трафика на CPU; Поддержка ELTEX IP SLA

Условия эксплуатации

Диапазон рабочих температур

От 0 до 45 °C

Функции и управление

BRAS

Нет

QoS

Ограничение пропускной способности на входе и выходе интерфейсов (ingress policing, egress policing/shaping); Алгоритмы обслуживания очередей: Strict Priority (SP) и Deficit weighted round-robin (DWRR); До 8 очередей на логический интерфейс, одна SP-очередь; Поддержка счетчиков на очередях QoS; Поддержка Weighted random early detection (WRED); Настройка размера очередей и размера вспышек (burst); Классификация трафика на основании полей 802.1p, MPLS TC, IP DSCP и возможность перемаркировки соответствующих полей; Маркировка и обработка QoS на основе списков контроля доступа (ACL), ACL policing; Storm Control

Особенности физического исполнения

Вентиляция корпуса; Воздушный поток спереди назад (front-to-back); Два сменных модуля вентиляции с возможностью горячей замены; Источники питания; Два ввода питания постоянного тока 36–72 В; Распределенная система управления с резервированием

Протоколы и функции уровня L2

Обеспечение коммутации Ethernet посредством бридж-доменов и кросс-коннектов; Поддержка IEEE bridging (IEEE 802.1d); Поддержка VLAN (IEEE 802.1q); Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций над тегами push/pop/swap/replace; Поддержка протоколов Spanning Tree (STP, RSTP, MSTP); Поддержка DHCP Snooping для бридж-доменов; Поддержка протокола LLDP; Поддержка EVPN/MPLS; Поддержка EVPN/VXLAN; Поддержка Ethernet ACL

Протоколы и функции уровня L3

Поддержка статической unicast-маршрутизации IPv4, IPv6; Поддержка протокола IS-IS; Поддержка IS-IS multi-instance; Поддержка протоколов OSPFv2 и OSPFv3; Поддержка OSPFv2 и OSPFv3 multi-instance; Поддержка OSPF multi-area adjacency (RFC 5185); Поддержка протокола Border Gateway Protocol (BGP); Поддержка BGP FlowSpec для IPv4/IPv6 unicast (control-plane и data-plane) и для VPNv4/VPNv6 (только control-plane); Поддержка BGP Route Reflector, BDP Additional Path; Поддержка фильтрации маршрутов (routemap, prefix-list); Поддержка маршрутизации по политикам (Policy-based routing, PBR); Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов; Поддержка FastReroute/Loop Free Alternate для OSPF/IS-IS; Поддержка VRRP (version 3), DHCP relay agent, DHCPv4/DHCPv6-сервер; Поддержка IPv4 ACL (access control lists) для транзитного трафика; Поддержка IPv6 ACL (access control lists) для транзитного трафика; Балансировка нагрузки ECMP; Поддержка VRF; Поддержка маршрутизации между VRF (Inter-VRF routing); Поддержка протоколов RIPv2 и RIPng

Функции обеспечения надежности

Резервирование модулей управления, время обнаружения аварии одного из модулей - не более 300 мс; Синхронизация FIB/ARP-таблиц между модулями управления; Graceful Restart для протоколов маршрутизации; Non-stop forwarding; Обновление ПО с минимальным перерывом сервиса (In-service Software Upgrade); Хранение двух версий ПО на внутреннем накопителе; Возможность отката на предыдущую версию ПО при проведении обновления
