Маршрутизатор Eltex ME5210S

Габариты и масса

Вес брутто, кг

9.8

Габаритные размеры (Ш x В x Г)

440 x 44 x 560 мм

Масса

9.8 кг

Размер коробки ШхВхГ, мм

440 x 44 x 560

Интерфейсы и подключение

Встроенные интерфейсы

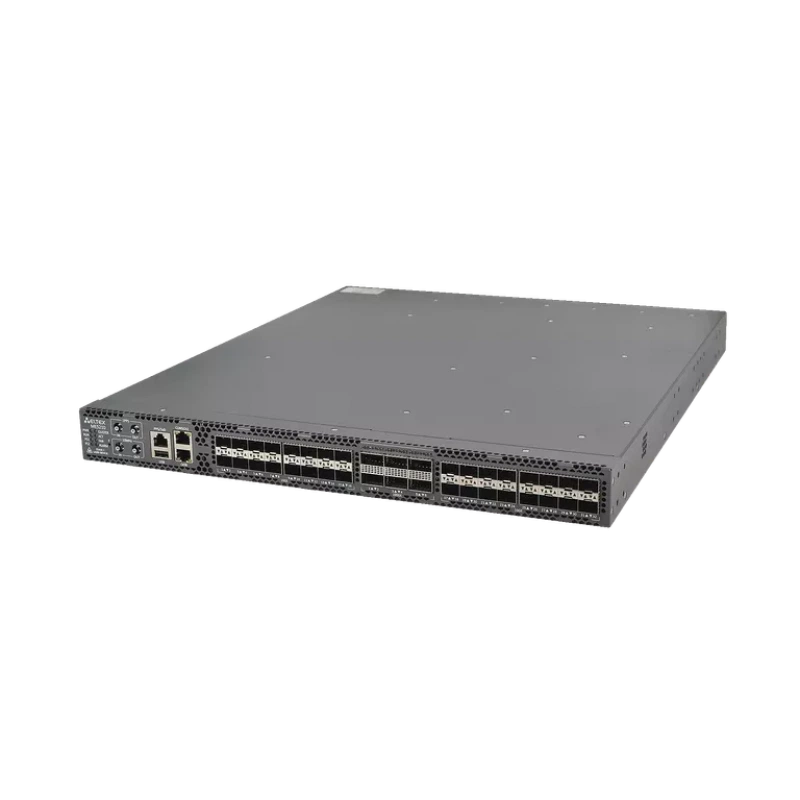

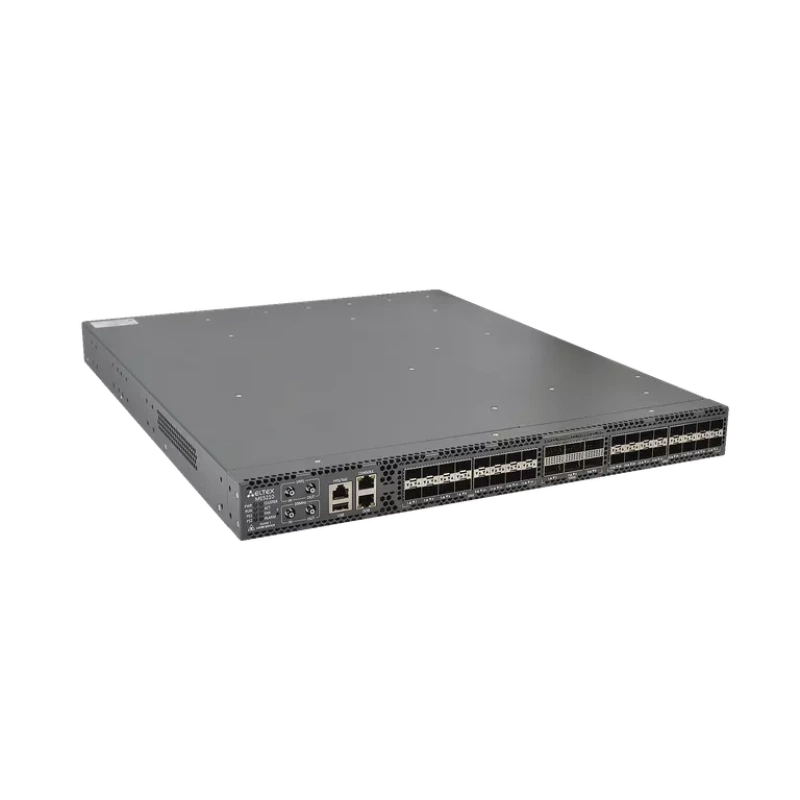

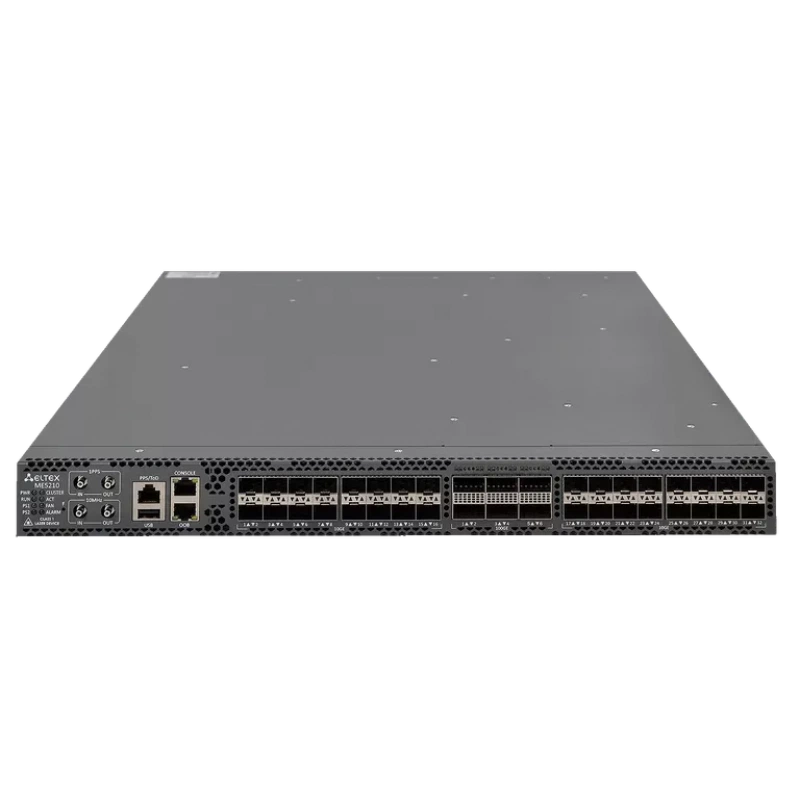

Сетевые интерфейсы 32 × 10GE (SFP+) 6 × 40/100GE (QSFP28); Интерфейсы управления Out Of Band 1GE (RJ-45) Консольный порт RS-232 (RJ-45); Интерфейсы синхронизации 1 PPS In/Out (SMB, 50 Ом) 10 МГц In/Out (SMB, 50 Ом) Time of Day (RJ-45); 1 × USB 2.0

Количество портов 100G

6

Количество портов 10G

32

Макс. скорость портов

100 G

Функции интерфейсов

Группы интерфейсов LAG, LACP; Туннельные интерфейсы с поддержкой IP-GRE и IP-IP; Интерфейсы IP unnumbered, функциональность Proxy ARP; Layer3-интерфейсы в бридж-доменах (Bridge-domain Virtual Interfaces, BVI); Равномерная балансировка трафика в группе; Multi-chassis LAG; Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130); Зеркалирование трафика SPAN, RSPAN, в том числе на основе ACL; Поддержка SyncE; Поддержка QSFP-breakout с разбиением 4×10G и 4×25G; Поддержка объединения 4×10G интерфейсов в один 40G-интерфейс

Конструкция и монтаж

Вентиляция корпуса

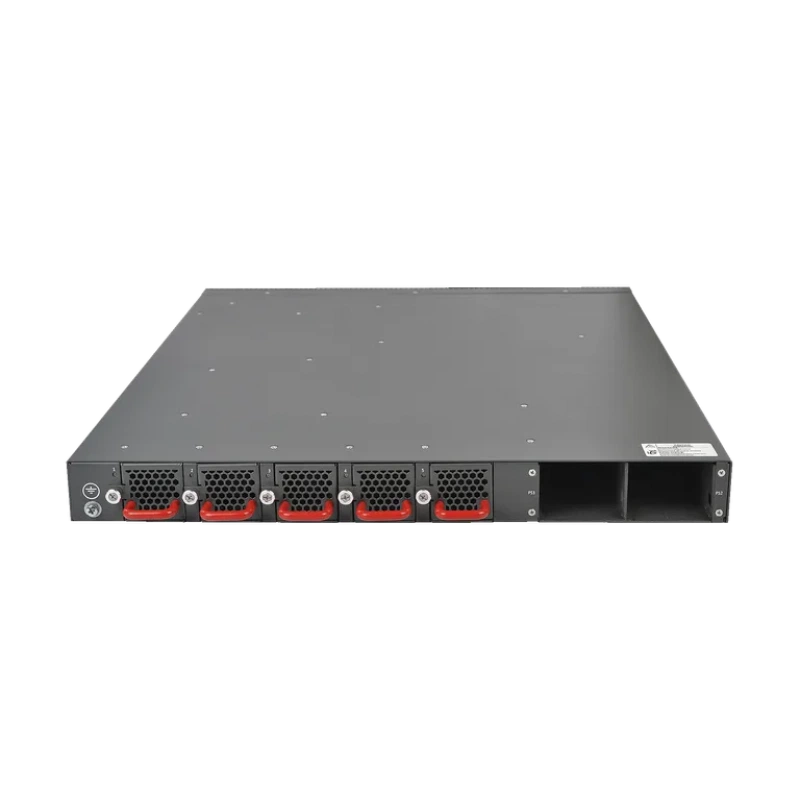

Воздушный поток спереди назад (front-to-back) 5 сменных модулей вентиляции с возможностью горячей замены

Монтаж в стойку

1U

Маршрутизация

Функции MPLS

Поддержка Label Distribution Protocol (LDP); Поддержка LDP FRR; Поддержка mLDP; Поддержка аутентификации LDP (MD5); Поддержка RSVP-TE: автоматическое построение туннелей с заданным требованием по полосе, полуавтоматическое построение туннелей с указанием промежуточных узлов; Поддержка аутентификации RSVP-TE; Поддержка RSVP-TE FRR (detour, facility); Поддержка RSVP-TE end-to-end protection; Поддержка RSVP-TE autobandwidth; Поддержка RSVP-TE shared-link risk group; Поддержка Multiprotocol extensions for BGP-4; Поддержка BGP labeled unicast; Поддержка MPLS pseudowire с функциональностью PW backup; Поддержка MPLS FAT PW (flow-aware transport); Поддержка MPLS L2VPN VPWS VPLS LDP signalling («Martini») VPLS BGP autodiscovery/signalling («Kompella») VPLS BGP autodiscovery + LDP signalling L2VPN Inter-AS option B, option C; Поддержка MPLS L3VPN L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast BGP 6VPE L3VPN Inter-AS option A, option B, option C Назначение меток в режиме label-per-vrf; Утилиты LSP ping и LSP traceroute; Поддержка LDPoRSVP; Поддержка Carrier Supporting Carrier (CsC)

Питание и энергопотребление

Источники питания 2 сменных источника питания с возможностью горячей замены Переменный ток

150-250 В, 50 Гц Постоянный ток: 36-72 В

Максимальная потребляемая мощность

350 Вт

Питание, В

2 смен.БП

Примечания и ограничения

Примечания к характеристикам

Набор функций соответствует версии ПО 3.9.1 .; [1] Требуется наличие модуля сбора статистики.

Производительность и ресурсы

FIB

4M IPv4/2,7M IPv6 (адаптивн.)

RIB

до 72M IPv4, либо 32M IPv6

Произв-сть, Гбит/с

920

Произв-сть, Мпкт/с

720

Производительность

Пропускная способность - 920 Gbps, 720 Mpps; Объем буферной памяти - 8 ГБ; Объем оперативной памяти CPU - RAM 64 ГБ; Объем SSD-накопителя - SSD 256 ГБ (M.2); Размер таблицы MAC-адресов - До 750K (ресурс является разделяемым с таблицами MPLS-коммутации и элементами single-hop BFD-сессий); Количество bridge-доменов - до 8K; Емкость таблиц маршрутизации: FIB: до 4M IPv4, либо до 2.7 IPv6. Фактическая вместимость FIB зависит от длины префиксов. Ресурс является разделяемым с таблицами ARP и IPv6 ND cache RIB: до 72M маршрутов IPv4, либо до 32M маршрутов IPv6 (определяется объемом свободной оперативной памяти); Количество L3-интерфейсов - До 8K; Количество MPLS VPN-соединений (сервисных туннелей L2/L3) - до 16K; Количество MPLS LSP (транспортных туннелей) - до 16K; Количество ARP-записей - до 57K; Количество VRF (MPLS L3VPN) - до 1000 (либо до 128 при запущенных экземплярах BGP-процессов в каждом из VRF); Количество очередей QoS - 96K

Производительность, Gbps

920

Производительность, Mpps

720

Размер базы FIB

4M IPv4/2,7M IPv6 (адаптивн.)

Регистрация и сертификация

ОКПД2 КТРУ

26.30.11.122

РРПП (ПП 719)

10798776

Статус Минпромторг

Да

ФСТЭК

Нет

Управление и мониторинг

Управление Multicast

Поддержка PIM-SM, PIM-SSM, Anycast RP; Поддержка IGMP v2/v3, SSM mapping; Поддержка протокола MSDP; Поддержка MulticastVPN поверх mLDP; Поддержка MulticastVPN поверх RSVP-TE P2MP LSP; Поддержка технологии VRF-lite, в том числе для всех протоколов (PIM/IGMP/MSDP); Поддержка BGP IPv4 multicast для PIM RPF

Управление и мониторинг

Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления; Протокол SNMPv1/v2c/v3 для мониторинга состояния устройства; Протокол NETCONF; Экспорт статистических данных (Netflow v9, v5, IPFIX) [1]; Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP); Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+; Удаленная смена ПО; Мониторинг параметров и ресурсов системы; Поддержка syslog; Синхронизация времени, протоколы NTP, SNTP; Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering); Возможность ограничения скорости перехвата трафика на CPU; Поддержка ELTEX IP SLA; Поддержка выполнения скриптов при появлении событий на устройстве (EEM, embedded event manager)

Условия эксплуатации

Диапазон рабочих температур

от 0 до 45 °C

Рабочая влажность

от 5 до 95 % без образования конденсата

Температура хранения

от -40 до 70 °C

Функции и управление

QoS

Ограничение пропускной способности на входе и выходе интерфейсов (ingress policing, egress policing/shaping); Алгоритмы обслуживания очередей: Strict Priority (SP) и Deficit weighted round-robin (DWRR); До 8 очередей на логический интерфейс, в том числе до 3 SP-очередей; Поддержка счетчиков на очередях QoS; Конфигурируемый иерархический QoS (HQoS); Настройка размера очередей и размера вспышек (burst); Классификация трафика на основании полей 802.1p, MPLS TC, IP DSCP и возможность перемаркировки соответствующих полей; Маркировка и обработка QoS на основе списков контроля доступа (ACL), ACL policing; Storm Control

Протоколы и функции уровня L2

Обеспечение коммутации Ethernet посредством бридж-доменов и кросс-коннектов; Поддержка IEEE bridging (IEEE 802.1d); Поддержка VLAN (IEEE 802.1q); Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций над тегами push/pop/swap/replace; Поддержка протоколов Spanning Tree (STP, RSTP, MSTP); Поддержка DHCP Snooping для бридж-доменов; Поддержка протокола LLDP; Поддержка EVPN/MPLS; Поддержка EVPN/VXLAN; Поддержка Ethernet ACL

Протоколы и функции уровня L3

Поддержка статической unicast-маршрутизации IPv4, IPv6; Поддержка протокола IS-IS; Поддержка IS-IS multi-instance; Поддержка IS-IS multi-topology; Поддержка протоколов OSPFv2 и OSPFv3; Поддержка OSPFv2 и OSPFv3 multi-instance; Поддержка OSPF multi-area adjacency (RFC 5185); Поддержка протокола Border Gateway Protocol (BGP); Поддержка BGP Route Reflector, BDP Additional Path; Поддержка BGP FlowSpec для IPv4/IPv6 unicast (control-plane и data-plane) и для VPNv4/VPNv6 (только control-plane); Поддержка фильтрации маршрутов (routemap, prefix-list); Поддержка маршрутизации по политикам (Policy-based routing, PBR); Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов; Поддержка FastReroute/Loop Free Alternate для OSPF/IS-IS; Поддержка VRRP (version 3), DHCP relay agent, DHCPv4/DHCPv6-сервер; Поддержка IPv4 ACL (access control lists) для транзитного трафика; Поддержка IPv6 ACL (access control lists) для транзитного трафика; Балансировка нагрузки ECMP; Поддержка VRF; Поддержка маршрутизации между VRF (Inter-VRF routing); Поддержка протоколов RIPv2 и RIPng

Функции обеспечения надежности

Graceful Restart для протоколов маршрутизации; Non-stop forwarding; Хранение двух версий ПО на внутреннем накопителе; Возможность отката на предыдущую версию ПО при проведении обновления
