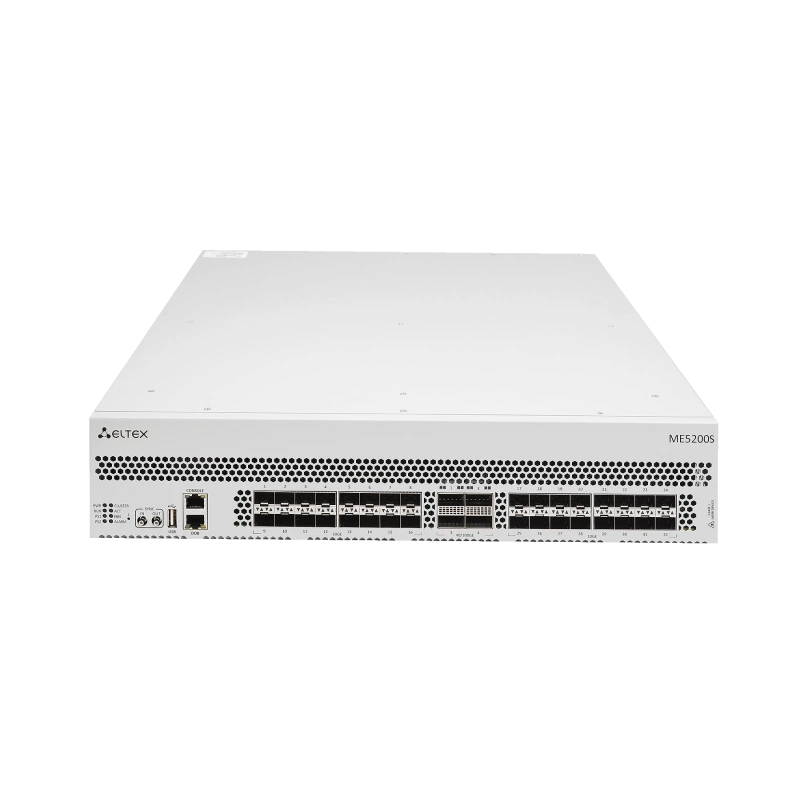

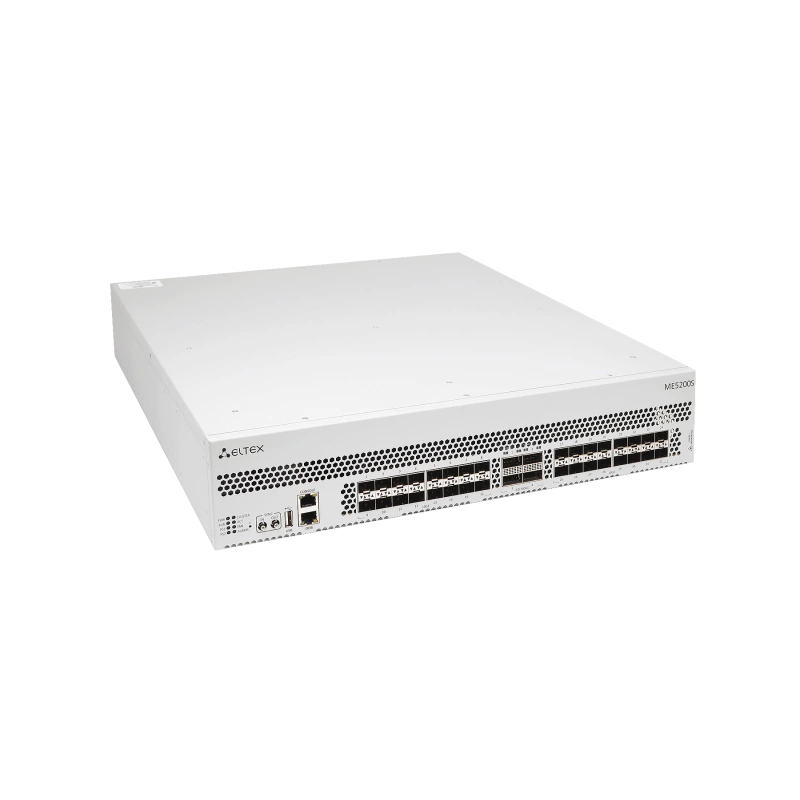

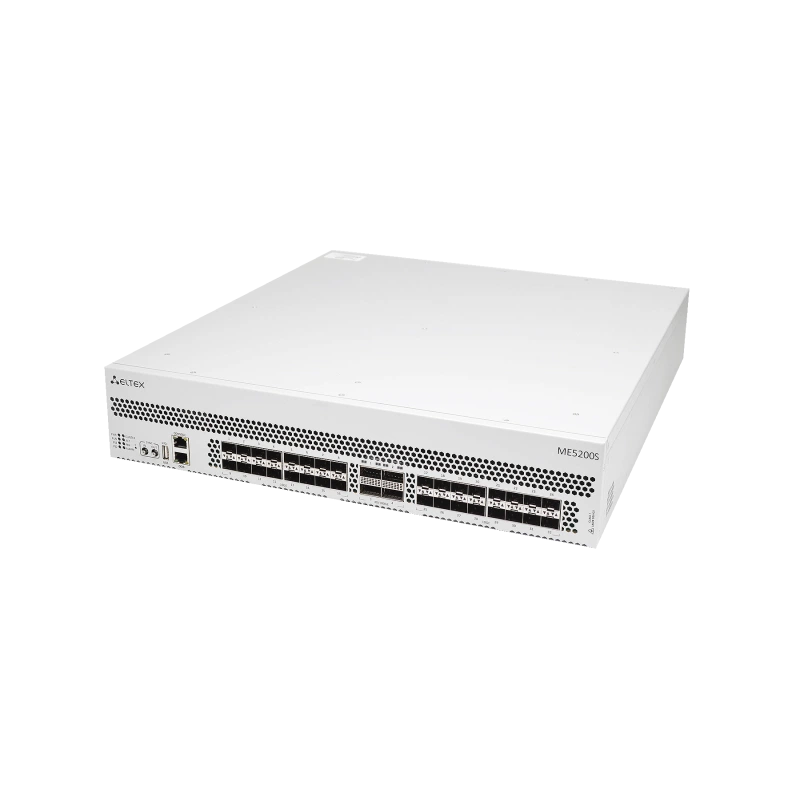

Маршрутизатор Eltex MЕ5200S ME5200S

Габариты и масса

Вес

9,8 кг

Вес брутто, кг

10.2

Размер коробки ШхВхГ, мм

650 x 150 x 550

Интерфейсы и подключение

Встроенные интерфейсы

Сетевые интерфейсы 32 × 10GE SFP+. Поддерживают режим 1GE (1000BASE-X); Возможно использование SFP-трансиверов 1000BASE-T; Сетевые интерфейсы 4 × 40/100GE QSFP28. Поддерживают режимы 40GE и 100GE; Out Of Band (OOB) порт 1GE (10/100/1000BASE-T); Интерфейсы синхронизации 10 МГц In/Out SMB (SubMiniature-B) 50 Ом; Консольный порт RS-232 (RJ-45); 1 × USB 2.0

Количество портов 100G

4

Количество портов 10G

32

Макс. скорость портов

100 G

Функции интерфейсов

Группы интерфейсов LAG, LACP; Туннельные интерфейсы с поддержкой IP-GRE и IP-IP; Интерфейсы IP unnumbered, функциональность Proxy ARP; Layer3-интерфейсы в бридж-доменах (Bridge-domain Virtual Interfaces, BVI); Равномерная балансировка трафика в группе; Multi-chassis LAG; Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130); Traffic mirroring - SPAN, RSPAN; Поддержка SyncE; Поддержка QSFP-breakout с разбиением 4×10G и 4×25G; Поддержка объединения 4×10G интерфейсов в один 40G-интерфейс

Конструкция и монтаж

Монтаж в стойку

2U

Маршрутизация

Функции MPLS

Поддержка Label Distribution Protocol (LDP); Поддержка LDP FRR; Поддержка mLDP; Поддержка аутентификации LDP (Md5); Поддержка RSVP-TE: автоматическое построение туннелей с заданным требованием по полосе, полуавтоматическое по-строение туннелей с указанием промежуточных узлов; Поддержка аутентификации RSVP-TE; Поддержка RSVP-TE FRR (detour, facility); Поддержка RSVP-TE end-to-end protection; Поддержка RSVP-TE autobandwidth; Поддержка Multiprotocol extensions for BGP-4; Поддержка BGP labeled unicast; Поддержка MPLS pseudowire с функциональностью PW backup; Поддержка MPLS FAT PW (flow-aware transport); Поддержка MPLS L2VPN VPWS VPLS LDP signalling («Martini») VPLS BGP autodiscovery/signalling («Kompella») L2VPN Inter-AS option C; Поддержка MPLS L3VPN L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast BGP 6VPE L3VPN inter-AS option A, option C Назначение меток в режиме label-per-vrf; Утилиты LSP ping и LSP traceroute; Поддержка LDPoRSVP

Питание и энергопотребление

Два сменных источника питания с возможностью горячей замены. Переменный ток

150..250В 50Гц Постоянный ток: 36..72В

Максимальная потребляемая мощность

350 Вт

Питание, В

2 смен.БП

Примечания и ограничения

Примечания к характеристикам

* Модель ME5200 снята с производства. Маршрутизатор ME5200S является обновленной модификацией ME5200 и поддерживает синхронизацию SyncE.; [1] Требуется наличие модуля статистики ME5000-SM-STAT/ME5000-SM-STAT2 в фиксированном устройстве либо на всех линейных картах модульного устройства

Производительность и ресурсы

FIB

4M IPv4/2,7M IPv6 (адаптивн.)

RIB

до 5,9M IPv4 либо до 4M IPv6

Произв-сть, Гбит/с

720

Произв-сть, Мпкт/с

720

Производительность

Пропускная способность 720 Gbps, 720Mpps; Объем буферной памяти 8GB; Оперативная память 16GB; Размер таблицы MAC адресов - 750 000 (ресурс является разделяемым с таблицами MPLS-коммутации и элементами single-hop BFD-сессий); Количество bridge-доменов до 8K; Емкость таблиц маршрутизации: FIB: до 4M маршрутов IPv4 либо 2,7М IPv6. Фактическая вместимость FIB зависит от длины префиксов. Ресурс является разделяемым с таблицами ARP и IPv6 ND cache RIB: до 5,9M IPv4 либо до 4M IPv6 (ограничено объемом свободной оперативной памяти); Количество L3-интерфейсов до 8K; Количество MPLS VPN-соединений (сервисных туннелей L2/L3) - До 16K; Количество MPLS LSP (транспортных туннелей) - До 16K; Количество ARP-записей до 57K; Количество VRF (MPLS L3VPN) до 1000 (либо до 128 при запущенных экземлярах BGP-процессов в каждом из VRF); Количество очередей QoS 96K

Производительность, Gbps

720

Производительность, Mpps

720

Размер базы FIB

4M IPv4/2,7M IPv6 (адаптивн.)

Регистрация и сертификация

ОКПД2 КТРУ

26.30.11.122

РРПП (ПП 719)

10798768

Статус Минпромторг

Да

ФСТЭК

Нет

Управление и мониторинг

Управление Multicast

Поддержка PIM-SM, PIM-SSM, Anycast RP; Поддержка IGMP v2/v3, SSM mapping; MSDP; Поддержка MulticastVPN поверх mLDP; Поддержка технологии VRF-lite, в том числе для всех протоколов (PIM/IGMP/MSDP)

Управление и мониторинг

Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления; Протокол SNMPv1/v2c/v3 для мониторинга состояния устройства; Протокол NETCONF; Экспорт статистических данных (Netflow v9, v5, IPFIX) [1]; Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP); Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+; Удаленная смена ПО; Мониторинг параметров и ресурсов системы; Поддержка syslog; Синхронизация времени, протоколы NTP, SNTP; Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering); Возможность ограничения скорости перехвата трафика на CPU; Поддержка ELTEX IP SLA

Функции и управление

BRAS

Да

QoS

Ограничение пропускной способности на входе и выходе интерфейсов (ingress policing, egress policing/shaping); Алгоритмы обслуживания очередей: Strict Priority (SP) и Deficit weighted round-robin (DWRR); До 8 очередей на логический интерфейс, одна SP-очередь; Поддержка счетчиков на очередях QoS; Поддержка Weighted random early detection (WRED); Настройка размера очередей и размера вспышек (burst); Классификация трафика на основании полей 802.1p, MPLS TC, IP DSCP и возможность перемаркировки соответствующих полей; Маркировка и обработка QoS на основе списков контроля доступа (ACL); Storm Control

Особенности физического исполнения

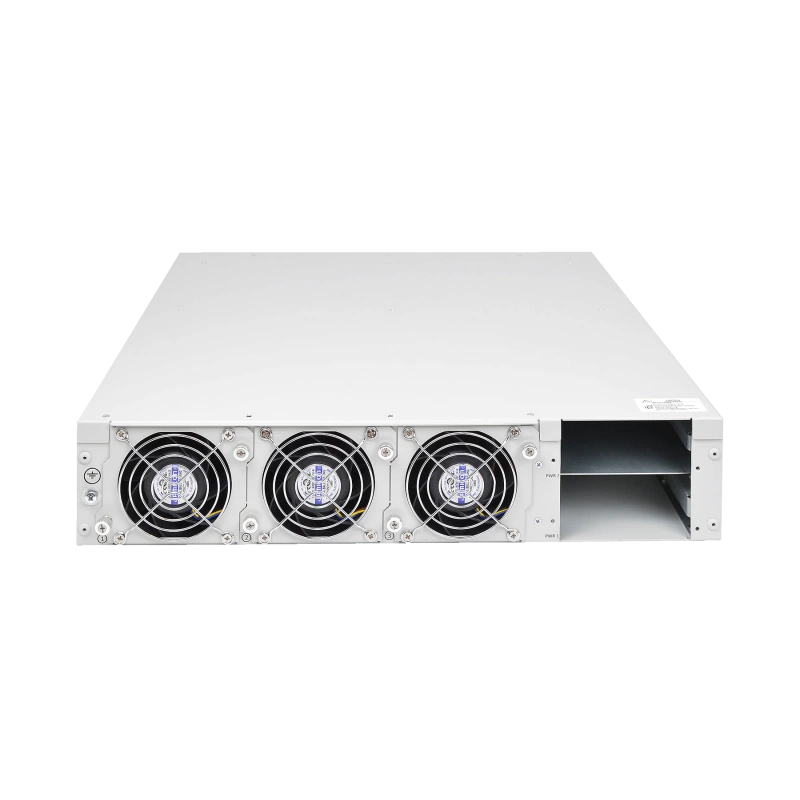

Воздушный поток спереди назад (front-to-back). Три сменных модуля вентиляции с возможностью горячей замены.; Диапазон рабочих температур от 0 до 45 C [0]; Габаритные размеры (ШхВхГ) 440 x 87 x 500 мм

Протоколы и функции уровня L3

Поддержка статической unicast-маршрутизации IPv4, IPv6; Поддержка протокола IS-IS; Поддержка OSPFv2, OSPFv3; Поддержка Border Gateway Protocol (BGP); Поддержка BGP Route Reflector, BDP Additional Path; Поддержка BGP FlowSpec для IPv4 unicast; Поддержка фильтрации маршрутов (routemap, prefix-list); Поддержка маршрутизации по политикам (Policy-based routing, PBR); Поддержка интерфейсов в режиме unnumbered; Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов; Поддержка FastReroute/Loop Free Alternate для OSPF/IS-IS; Поддержка VRRP (version 3), DHCP relay agent, DHCPv4/DHCPv6-сервер; Поддержка IPv4 ACL (access control lists) для транзитного трафика; Поддержка IPv6 ACL (access control lists) для транзитного трафика; Балансировка нагрузки ECMP; Поддержка VRF; Поддержка маршрутизации между VRF (Inter-VRF routing); Поддержка RIPv2/RIPng

Функции обеспечения надежности

Резервирование модулей управления, время обнаружения аварии одного из модулей - не более 300 мс; Синхронизация FIB/ARP-таблиц между модулями управления; Graceful Restart для протоколов маршрутизации; Non-stop forwarding; Обновление ПО с минимальным перерывом сервиса (In-service Software Upgrade); Хранение двух версий ПО на внутреннем накопителе; Возможность отката на предыдущую версию ПО при проведении обновления

Функции уровня L2

Обеспечение коммутации Ethernet посредством бридж-доменов и кросс-коннектов; Поддержка IEEE bridging (IEEE 802.1d); Поддержка VLAN (IEEE 802.1q); Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций над тегами push/pop/swap/replace; Поддержка протоколов Spanning Tree (STP, RSTP, MSTP); Поддержка DHCP Snooping для бридж-доменов; Протокол LLDP; Поддержка EVPN/MPLS; Поддержка EVPN/VXLAN; Поддержка Ethernet ACL
