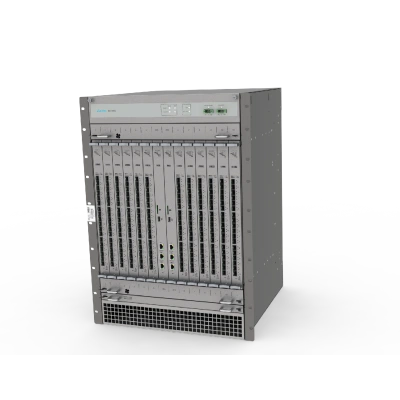

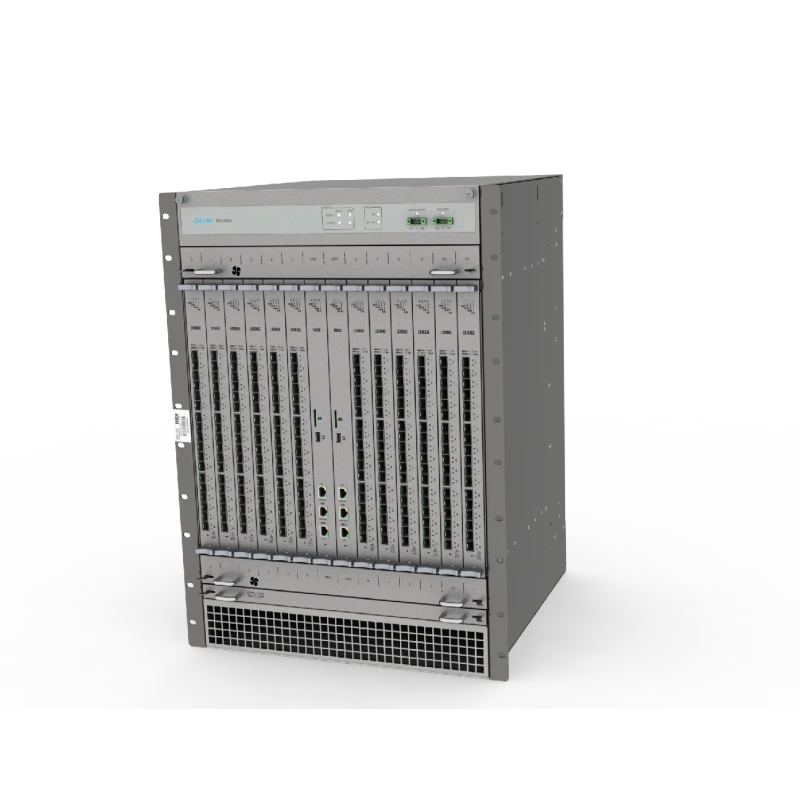

Маршрутизатор Eltex MЕ5000 МE5000

Габариты и масса

Вес брутто, кг

48.5

Масса

Шасси в сборе без LC/FMC - 46,7 кг FMC16 - 3,4 кг LC18XGE - 3,6 кг LC20XGE - 3,7 кг LC8XLGE - 3,9 кг

Размер коробки ШхВхГ, мм

492 x 666 x 500

Интерфейсы и подключение

Количество портов 100G

4

Количество портов 10G

18

Макс. скорость портов

100 G

Функции интерфейсов

Группы интерфейсов LAG, LACP; Туннельные интерфейсы с поддержкой IP-GRE и IP-IP; Интерфейсы IP unnumbered, функциональность Proxy ARP; Layer3-интерфейсы в бридж-доменах (Bridge-domain Virtual Interfaces, BVI); Равномерная балансировка трафика в группе; Multi-chassis LAG; Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130); Traffic mirroring - SPAN, RSPAN; Поддержка QSFP-breakout с разбиением 4×10G и 4×25G; Поддержка объединения 4×10G интерфейсов в один 40G-интерфейс

Конструкция и монтаж

Вентиляция корпуса

Воздушный поток спереди назад (front-to-back). Два сменных модуля вентиляции с возможностью горячей замены.

Монтаж в стойку

15U

Маршрутизация

Модули маршрутизации и управления

FMC16: Порты управления 2х1GbE (RJ-45) Консольный порт RS-232 (RJ-45) Порт для подключения USB-устройств 1 × USB 2.0; Производительность 1,4 Tbps

Функции MPLS

Поддержка Label Distribution Protocol (LDP); Поддержка LDP FRR; Поддержка mLDP; Поддержка аутентификации LDP (Md5); Поддержка RSVP-TE: автоматическое построение туннелей с заданным требованием по полосе, полуавтоматическое построение туннелей с указанием промежуточных узлов; Поддержка аутентификации RSVP-TE; Поддержка RSVP-TE FRR (detour, facility); Поддержка RSVP-TE end-to-end protection; Поддержка RSVP-TE autobandwidth; Поддержка Multiprotocol extensions for BGP-4; Поддержка BGP labeled unicast; Поддержка MPLS pseudowire с функциональностью PW backup; Поддержка MPLS FAT PW (flow-aware transport); Поддержка MPLS L2VPN VPWS VPLS LDP signalling («Martini») VPLS BGP autodiscovery/signalling («Kompella») L2VPN Inter-AS option C; Поддержка MPLS L3VPN L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast BGP 6VPE L3VPN inter-AS option A, option C Назначение меток в режиме label-per-vrf; Утилиты LSP ping и LSP traceroute; Поддержка LDPoRSVP

Назначение и исполнение

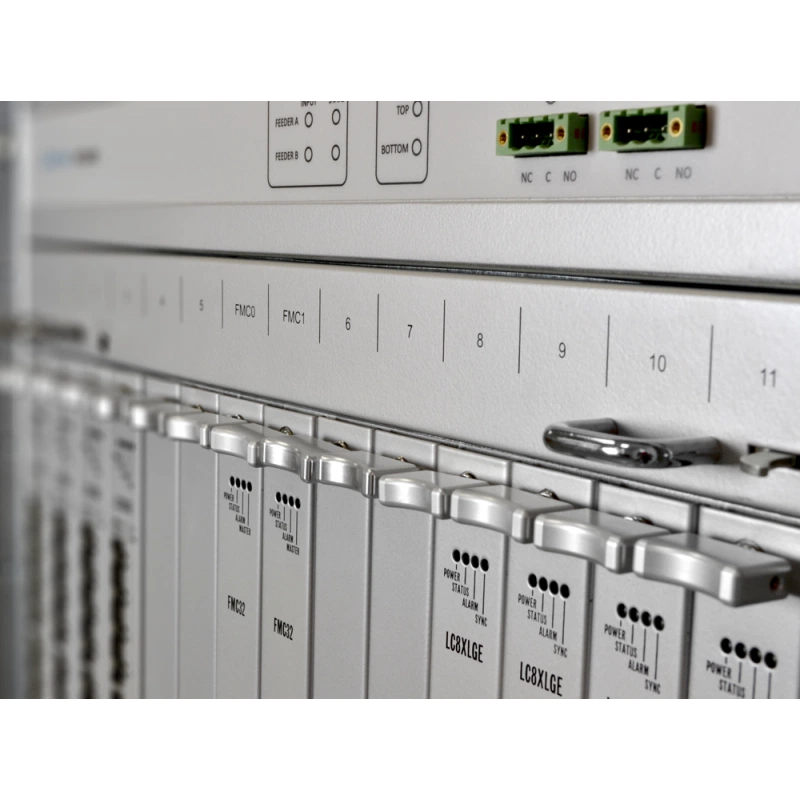

Линейные модули

LC18XGE 18x10Gbps (SFP+), Производительность 180 Gbps, 350 Mpps; LC20XGE 20x10Gbps (SFP+), Производительность 200 Gbps, 720 Mpps; LC8XLGE 4x40GE (QSFP) + 4x100GE/40GE (QSFP28), Производительность 560 Gbps, 720 Mpps

Ресурсы

Количество очередей - 96K на линейный модуль; Емкость базы маршрутов FIB: Ресурс является разделяемым с таблицами ARP и IPv6 ND cache До 1M маршрутов IPv4/512K IPv6 при использовании модулей LC18XGE До 2M маршрутов IPv4/1,3M IPv6 [1] при использовании модулей LC20XGE и LC8XLGE (фактическая вместимость FIB зависит от длины префикса); Емкость таблицы MAC-адресов: Ресурс является разделяемым с таблицами MPLS-коммутации и элементами single-hop BFD-сессий До 262 144 на линейный модуль для LC18XGE До 750 000 на линейный модуль для LC20XGE, LC8XLGE; Емкость базы маршрутов RIB: Определяется объемом свободной оперативной памяти До 5,9M маршрутов IPv4 До 4M маршрутов IPv6; Количество L3 субинтерфейсов: До 16K на устройство До 4K на линейный модуль для LC18XGE До 8К на линейный модуль для LC20XGE и LC8XLGE; Количество MPLS VPN-соединений (сервисных туннелей L2/L3): Ресурс, разделяемый с L3VPN/ARP-интерфейсами До 12K на устройство (при наличии в системе модулей LC18XGE) До 16K на устройство (при использовании только LC20XGE и LC8XLGE); Количество MPLS LSP (транспортных туннелей): До 6K на линейную карту при использовании LC18XGE До 16K на линейную карту при использовании только LC8XGE/LC20XGE; Количество ARP-записей: До 20K при использовании LC18XGE До 57K при использовании LC8XGE/LC20XGE; Количество VRF (MPLS L3VPN): До 1000 (либо до 128 при запущенных экземлярах BGP-процессов в каждом из VRF)

Энергопотребление компонентов

FMC16 - До 200 Вт; LC18XGE - До 200 Вт; LC20XGE - До 250 Вт; LC8XLGE - До 250 Вт; ME5000-FB - До 400 Вт

Питание и энергопотребление

Источники питания

Два ввода питания постоянного тока 36-72 В

Максимальная потребляемая мощность

4200 Вт

Питание, В

DC

Примечания и ограничения

Примечания к характеристикам

[1] В будущих версиях ПО емкость будет увеличена до 4M/2,7М.; [2] Требуется наличие модуля статистики ME5000-SM-STAT/ME5000-SM-STAT2 в фиксированном устройстве либо на всех линейных картах модульного устройства

Производительность и ресурсы

FIB

1M IPv4/512k IPv6

RIB

до 5,9M IPv4 либо до 4M IPv6

Произв-сть, Мпкт/с

2800

Производительность

Производительность фабрики коммутации модуля FMC16 - 1,4 Тбит/с; Максимальная производительность коммутационной фабрики - До 2,8 Тбит/с при установке двух модулей FMC16; Оперативная память - 16 Гб на модуле FMC16; Максимальная пропускная способность на слот: До 138 Гбит/с при установке одного модуля FMC16 До 276 Гбит/с при установке двух модулей FMC16 Линейные модули обеспечивают обработку данных на скорости wirespeed при размере пакетов не менее 256 байт Слоты 0 и 11 имеют пропускную способность 46 Гбит/с при установке одного модуля FMC16 либо 92 Гбит/с при установке двух модулей FMC16; Количество модулей маршрутизации и управления - До 2 модулей FMC на шасси; Количество линейных модулей - До 12 модулей LC на шасси; Расположение модулей - Вертикальное; Резервирование и надежность: Резервирование модулей маршрутизации и управления Резервирование ПО Распределенная схема электропитания, два ввода питания Резервирование модулей вентиляции

Производительность, Mpps

2800

Размер базы FIB

1M IPv4/512k IPv6

Регистрация и сертификация

ОКПД2 КТРУ

26.30.11.122

РРПП (ПП 719)

10887112

Статус Минпромторг

Да

ФСТЭК

Нет

Управление и мониторинг

Управление Multicast

Поддержка PIM-SM, PIM-SSM, Anycast RP; Поддержка IGMP v2/v3, SSM mapping; MSDP; Поддержка MulticastVPN поверх mLDP; Поддержка технологии VRF-lite, в том числе для всех протоколов (PIM/IGMP/MSDP)

Управление и мониторинг

Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления; Протокол SNMPv1/v2c/v3 для мониторинга состояния устройства; Протокол NETCONF; Экспорт статистических данных (Netflow v9, v5, IPFIX) [2]; Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP); Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+; Удаленная смена ПО; Мониторинг параметров и ресурсов системы; Поддержка syslog; Синхронизация времени, протоколы NTP, SNTP; Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering); Возможность ограничения скорости перехвата трафика на CPU; Поддержка ELTEX IP SLA

Функции и управление

BRAS

Нет

QoS

Ограничение пропускной способности на входе и выходе интерфейсов (ingress policing, egress policing/shaping); Алгоритмы обслуживания очередей: Strict Priority (SP) и Deficit weighted round-robin (DWRR); До 8 очередей на логический интерфейс, одна SP-очередь; Поддержка счетчиков на очередях QoS; Поддержка Weighted random early detection (WRED); Настройка размера очередей и размера вспышек (burst); Классификация трафика на основании полей 802.1p, MPLS TC, IP DSCP и возможность перемаркировки соответствующих полей; Маркировка и обработка QoS на основе списков контроля доступа (ACL); Storm Control

Особенности физического исполнения

Диапазон рабочих температур от 0 до 45 C [0]; Габаритные размеры (ШхВхГ) 487 x 661 x 495 мм

Протоколы и функции уровня L3

Поддержка статической unicast-маршрутизации IPv4, IPv6; Поддержка протокола IS-IS; Поддержка OSPFv2, OSPFv3; Поддержка Border Gateway Protocol (BGP); Поддержка BGP Route Reflector, BDP Additional Path; Поддержка BGP FlowSpec для IPv4 unicast; Поддержка фильтрации маршрутов (routemap, prefix-list); Поддержка маршрутизации по политикам (Policy-based routing, PBR); Поддержка интерфейсов в режиме unnumbered; Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов; Поддержка FastReroute/Loop Free Alternate для OSPF/IS-IS; Поддержка VRRP (version 3), DHCP relay agent, DHCPv4/DHCPv6-сервер; Поддержка IPv4 ACL (access control lists) для транзитного трафика; Балансировка нагрузки ECMP; Поддержка VRF; Поддержка маршрутизации между VRF (Inter-VRF routing); Поддержка RIPv2/RIPng

Функции обеспечения надежности

Резервирование модулей управления, время обнаружения аварии одного из модулей - не более 300 мс; Синхронизация FIB/ARP-таблиц между модулями управления; Graceful Restart для протоколов маршрутизации; Non-stop forwarding; Обновление ПО с минимальным перерывом сервиса (In-service Software Upgrade); Хранение двух версий ПО на внутреннем накопителе; Возможность отката на предыдущую версию ПО при проведении обновления

Функции уровня L2

Обеспечение коммутации Ethernet посредством бридж-доменов и кросс-коннектов; Поддержка IEEE bridging (IEEE 802.1d); Поддержка VLAN (IEEE 802.1q); Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций над тегами push/pop/swap/replace; Поддержка протоколов Spanning Tree (STP, RSTP, MSTP); Поддержка DHCP Snooping для бридж-доменов; Протокол LLDP; Поддержка EVPN/MPLS; Поддержка EVPN/VXLAN
