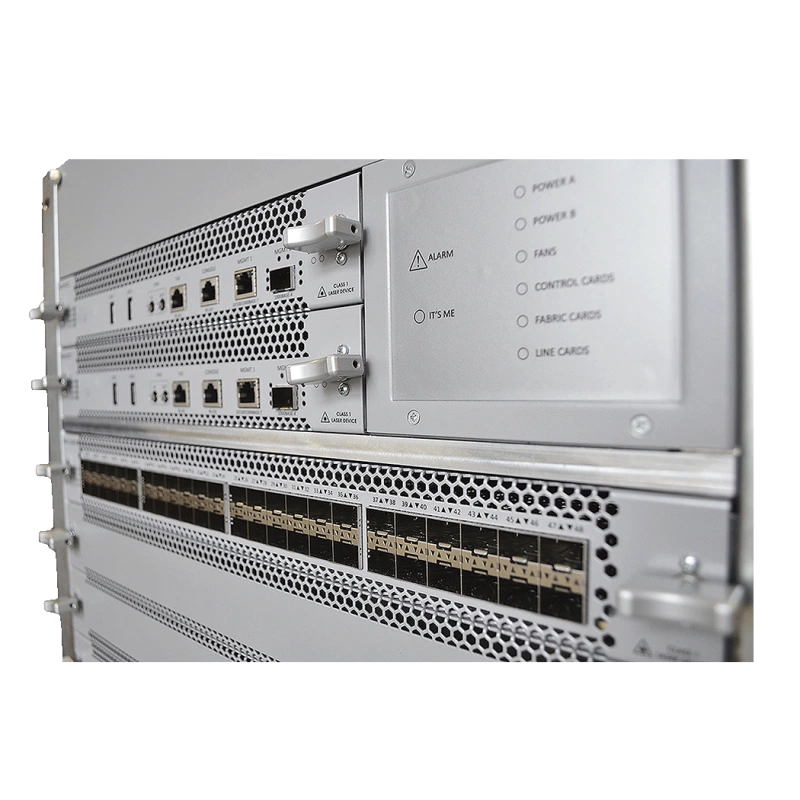

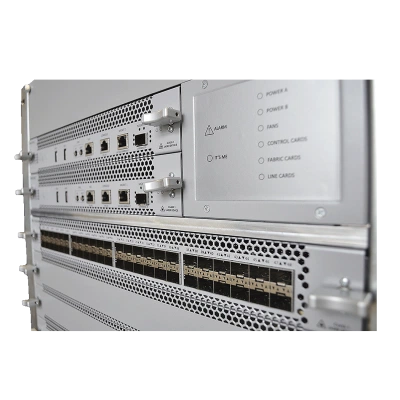

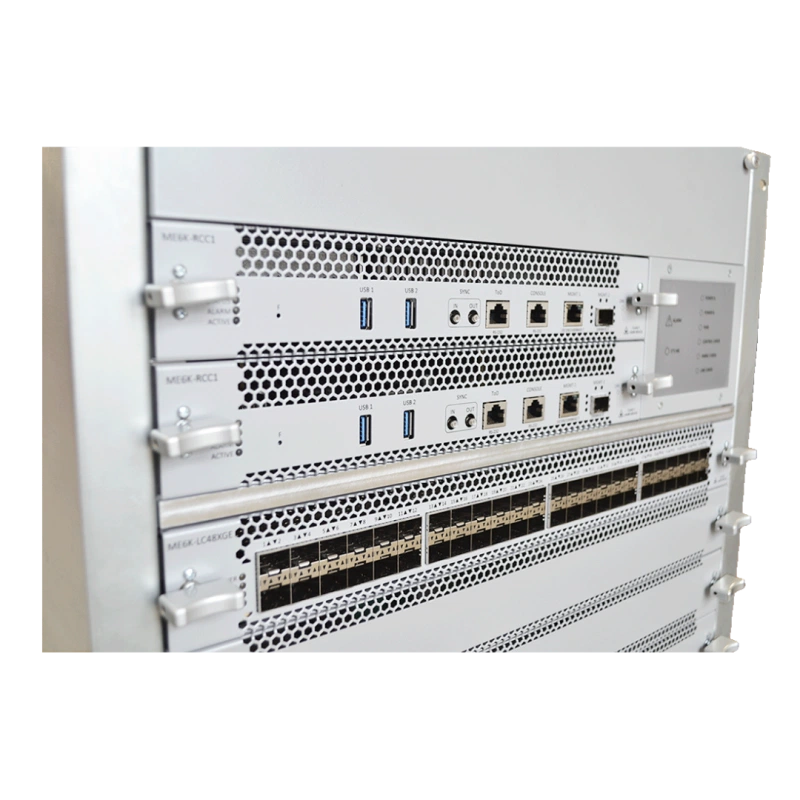

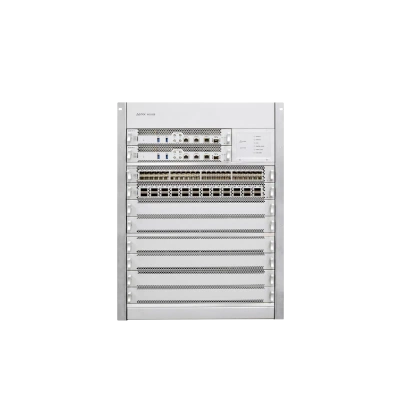

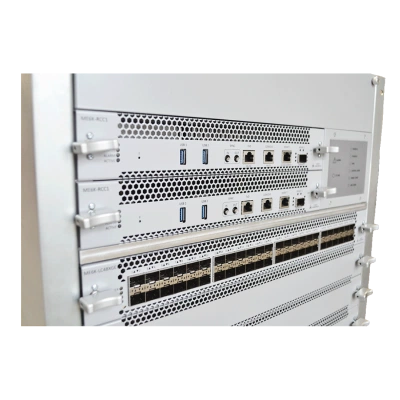

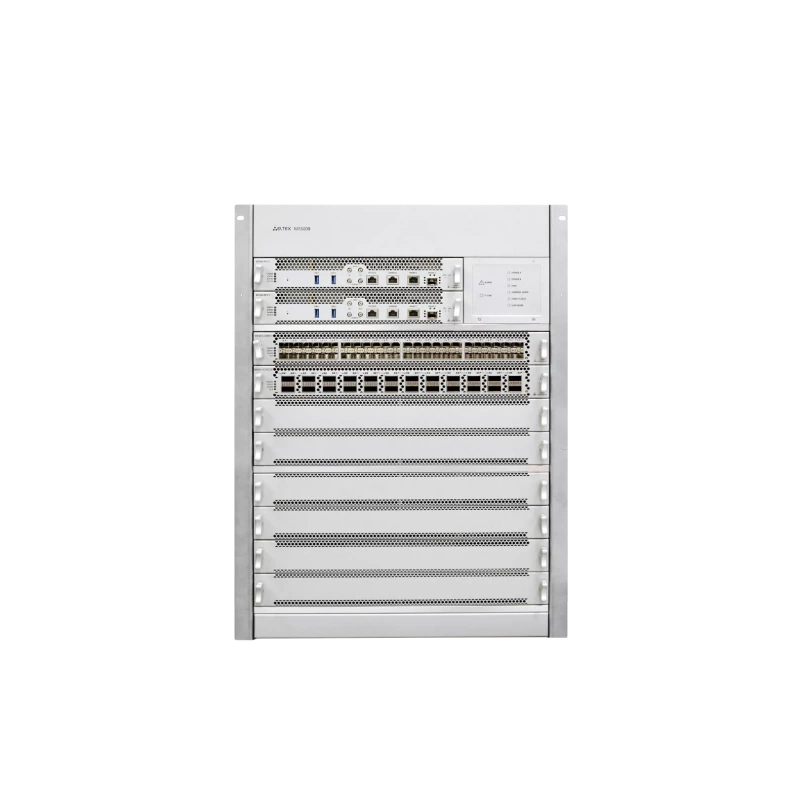

Маршрутизатор Eltex ME6008

Габариты и масса

Габаритные размеры (Ш x В x Г)

Шасси - 486,4 x 665,5 x 883,9 мм; ME6K-RCC1 - 304 x 50 x 252 мм; ME6K-FC96-1 - 50 x 560 x 334,3 мм; ME6K-LC24CGE - 430 x 50 x 388 мм; ME6K-LC48XGE - 430 x 50 x 388 мм; ME6K-FAN - 69 x 663,8 x 84,3 мм; ME6K-FAN-CNR - 62 x 33,1 x 422,6 мм

Масса

Шасси в сборе без RCC/FC/LC - 73,2 кг; ME6K-RCC1 - 2,5 кг; ME6K-FC96-1 - 6,8 кг; ME6K-LC24CGE - 7 кг (7,4 кг c модулем ME6K-SM-STAT); ME6K-LC48XGE - 6,9 кг (7,3 кг c модулем ME6K-SM-STAT)

Интерфейсы и подключение

Интерфейсная карта 25G

48 x 1/10/25 Гбит/с (SFP28)

Интерфейсная карта 40G/100G

24 x 40/100 Гбит/с (QSFP28)

Интерфейсные карты

до 8 шт. на шасси

Количество портов 100G

24

Количество портов 25G

48

Макс. скорость портов

100 G

Состав портов (Наименование: ME6K-FAN)

Модуль вентиляции

Состав портов (Наименование: ME6K-FAN-CNR)

Модуль контроллера вентпанели

Состав портов (Наименование: ME6K-FC96-8)

Модуль фабрики коммутации

Состав портов (Наименование: ME6K-LC24CGE)

24 × 40/100 Гбит/с (QSFP28)

Состав портов (Наименование: ME6K-LC48XGE)

48 × 1/10/25 Гбит/с (SFP28)

Состав портов (Наименование: ME6K-RCC1)

Модуль маршрутизации и управления Интерфейсы: Порт управления 1GbE (RJ-45) Порт управления 1GbE (SFP) Консольный порт RS-232 (RJ-45) Интерфейс PPS/ToD RS-232 (RJ-45) Интерфейсы 1 PPS/10 МГц In/Out (SMB) 2 × USB 2.0

Функции интерфейсов

Группы интерфейсов LAG, LACP; Туннельные интерфейсы с поддержкой IP-GRE и IP-IP; Интерфейсы IP unnumbered, функциональность Proxy ARP; Layer3-интерфейсы в бридж-доменах (Bridge-domain Virtual Interfaces, BVI); Равномерная балансировка трафика в группе; Multi-chassis LAG; Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130); Зеркалирование трафика SPAN, RSPAN, в том числе на основе ACL

Конструкция и монтаж

Вентиляция корпуса

Воздушный поток спереди назад (front-to-back); Пять сменных модулей вентиляции с возможностью горячей замены

Маршрутизация

MPLS-сервисы

L3VPN, VPLS, VPWS

Маршрутизация

PIM, OSPF, IS-IS, BGP, BFD, VRF

Протоколы MPLS

LDP, RSVP-TE

Функции MPLS

Поддержка Label Distribution Protocol (LDP); Поддержка LDP FRR; Поддержка mLDP; Поддержка аутентификации LDP (Md5); Поддержка RSVP-TE: автоматическое построение туннелей с заданным требованием по полосе, полуавтоматическое построение туннелей с указанием промежуточных узлов; Поддержка аутентификации RSVP-TE; Поддержка RSVP-TE FRR (detour, facility); Поддержка RSVP-TE end-to-end protection; Поддержка RSVP-TE autobandwidth; Поддержка BGP IPv4 multicast для PIM RPF; Поддержка Multiprotocol extensions for BGP-4; Поддержка BGP labeled unicast; Поддержка MPLS pseudowire с функционалом PW backup; Поддержка MPLS FAT PW (flow-aware transport); Поддержка MPLS L2VPN VPWS VPLS LDP signalling («Martini») VPLS BGP autodiscovery/signalling («Kompella») VPLS BGP autodiscovery + LDP signalling L2VPN Inter-AS option B, option C; Поддержка MPLS L3VPN L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast BGP 6VPE L3VPN Inter-AS option A, option B, option C Назначение меток в режиме label-per-vrf; Утилиты LSP ping и LSP traceroute; Поддержка LDPoRSVP; Поддержка Carrier Supporting Carrier (CsC)

Назначение и исполнение

Многоадресная передача (Multicast)

PIM-SM, PIM-SSM, IGMP, NG-MVPN

Модули фабрики коммутации

4,8 Тбит/с

Расположение модулей

Линейные карты и модули маршрутизации и управления - горизонтальное (доступ с лицевой стороны); Модули фабрик коммутации - вертикальное (доступ с тыла шасси)

Состав шасси

До 2 модулей маршрутизации и управления.; До 4 модулей фабрики коммутации.; До 8 модулей линейных интерфейсов

Питание и энергопотребление

Источники питания

два ввода питания постоянного тока 36–72 В

Максимальная потребляемая мощность

9000 Вт

Питание

два ввода питания постоянного тока 36–72 В

Энергопотребление (Наименование: ME6K-FAN)

До 350 Вт

Энергопотребление (Наименование: ME6K-FAN-CNR)

До 40 Вт

Энергопотребление (Наименование: ME6K-FC96-8)

До 440 Вт

Энергопотребление (Наименование: ME6K-LC24CGE)

До 500 Вт (до 650 Вт с модулем ME6K-SM-STAT)

Энергопотребление (Наименование: ME6K-LC48XGE)

До 500 Вт (до 650 Вт с модулем ME6K-SM-STAT)

Энергопотребление (Наименование: ME6K-RCC1)

До 120 Вт

Примечания и ограничения

Примечания к характеристикам

[1] Устройство находится в разработке, список поддерживаемых функций может быть изменен.

Производительность и ресурсы

Максимальная производительность фабрики коммутации шасси

До 19,2 Тбит/с при установке четырех модулей ME6K-FC96-8

Максимальная пропускная способность на слот

До 2,4 Гбит/с при установке четырех модулей ME6K-FC96-8. Линейные модули обеспечивают обработку данных на скорости wirespeed при размере пакетов не менее 256 байт

Произв-сть, Гбит/с

До 19 200

Производительность

до 19,2 Тбит/с

Производительность (Наименование: ME6K-FC96-8)

4,8 Тбит/с

Производительность (Наименование: ME6K-LC24CGE)

2,4 Тбит/с 1000 Mpps

Производительность (Наименование: ME6K-LC48XGE)

1,2 Тбит/с 1000 Mpps

Производительность, Gbps

До 19 200

Регистрация и сертификация

ОКПД2 КТРУ

26.30.11.122

РРПП (ПП 719)

10877120

Статус Минпромторг

Да

ФСТЭК

Нет

Управление и мониторинг

Резервирование и надежность

Резервирование модулей маршрутизации и управления; Резервирование модулей фабрик коммутации; Резервирование ПО; Распределенная схема электропитания, два ввода питания; Резервирование модулей вентиляции

Управление Multicast

Поддержка PIM-SM, PIM-SSM, Anycast RP; Поддержка IGMP v2/v3, SSM mapping; Поддержка протокола MSDP; Поддержка MulticastVPN поверх mLDP; Поддержка MulticastVPN поверх RSVP-TE P2MP LSP; Поддержка технологии VRF-lite, в том числе для всех протоколов (PIM/IGMP/MSDP); Поддержка BGP IPv4 multicast для PIM RPF

Управление и мониторинг

Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления; Протокол SNMPv1/v2c/v3 для мониторинга состояния устройства; Протокол NETCONF; Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP); Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+; Удаленная смена ПО; Мониторинг параметров и ресурсов системы; Поддержка syslog; Синхронизация времени, протоколы NTP, SNTP; Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering); Возможность ограничения скорости перехвата трафика на CPU; Поддержка ELTEX IP SLA; Поддержка выполнения скриптов при появлении событий на устройстве (EEM, embedded event manager)

Условия эксплуатации

Диапазон рабочих температур

от 0 до 45 °C

Температура хранения

от -40 до 70 °C

Функции и управление

QoS

Ограничение пропускной способности на входе и выходе интерфейсов (ingress policing, egress policing/shaping); Алгоритмы обслуживания очередей: Strict Priority (SP) и Deficit weighted round-robin (DWRR); До 8 очередей на логический интерфейс, в том числе до 3 SP-очередей; Поддержка счетчиков на очередях QoS; Поддержка Weighted random early detection (WRED); Конфигурируемый иерархический QoS (HQoS); Настройка размера очередей и размера вспышек (burst); Классификация трафика на основании полей 802.1p, MPLS TC, IP DSCP и возможность перемаркировки соответствующих полей; Маркировка и обработка QoS на основе списков контроля доступа (ACL), ACL policing; Storm Control

Протоколы и функции уровня L2

Обеспечение коммутации Ethernet посредством бридж-доменов и кросс-коннектов; Поддержка IEEE bridging (IEEE 802.1d); Поддержка VLAN (IEEE 802.1q); Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций над тегами push/pop/swap/replace; Поддержка протоколов Spanning Tree (STP, RSTP, MSTP); Поддержка DHCP Snooping для бридж-доменов; Поддержка протокола LLDP; Поддержка EVPN/MPLS; Поддержка EVPN/VXLAN; Поддержка Ethernet ACL

Протоколы и функции уровня L3

Поддержка статической unicast-маршрутизации IPv4, IPv6; Поддержка протокола IS-IS; Поддержка IS-IS multi-instance; Поддержка IS-IS multi-topology; Поддержка протоколов OSPFv2 и OSPFv3; Поддержка OSPFv2 и OSPFv3 multi-instance; Поддержка OSPF multi-area adjacency (RFC 5185); Поддержка протокола Border Gateway Protocol (BGP); Поддержка BGP FlowSpec для IPv4/IPv6 unicast (control-plane и data-plane) и для VPNv4/VPNv6 (только control-plane); Поддержка BGP Route Reflector, BDP Additional Path; Поддержка фильтрации маршрутов (routemap, prefix-list); Поддержка маршрутизации по политикам (Policy-based routing, PBR); Поддержка протокола BFD для протоколов маршрутизациии статических маршрутов; Поддержка FastReroute/Loop Free Alternate для OSPF/IS-IS; Поддержка VRRP (version 3), DHCP relay agent, DHCPv4/DHCPv6-сервер; Поддержка IPv4 ACL (access control lists) для транзитного трафика; Поддержка IPv6 ACL (access control lists) для транзитного трафика; Балансировка нагрузки ECMP; Поддержка VRF; Поддержка маршрутизации между VRF (Inter-VRF routing); Поддержка протоколов RIPv2 и RIPng

Функции обеспечения надежности

Резервирование модулей управления, время обнаружения аварии одного из модулей - не более 300 мс; Синхронизация FIB/ARP-таблиц между модулями управления; Graceful Restart для протоколов маршрутизации; Non-stop forwarding; Обновление ПО с минимальным перерывом сервиса (In-service Software Upgrade); Хранение двух версий ПО на внутреннем накопителе; Возможность отката на предыдущую версию ПО при проведении обновления
